Одножильные и многожильные кабели
Каждый, кто знаком с электричеством, знает, что существует два типа кабелей: одножильные и многожильные. Сегодня вторые более распространены в обиходе, а первые считаются устаревшими. Предлагаем разобраться, как на самом деле выглядит ситуация и для каких конкретно приложений используется каждый тип.

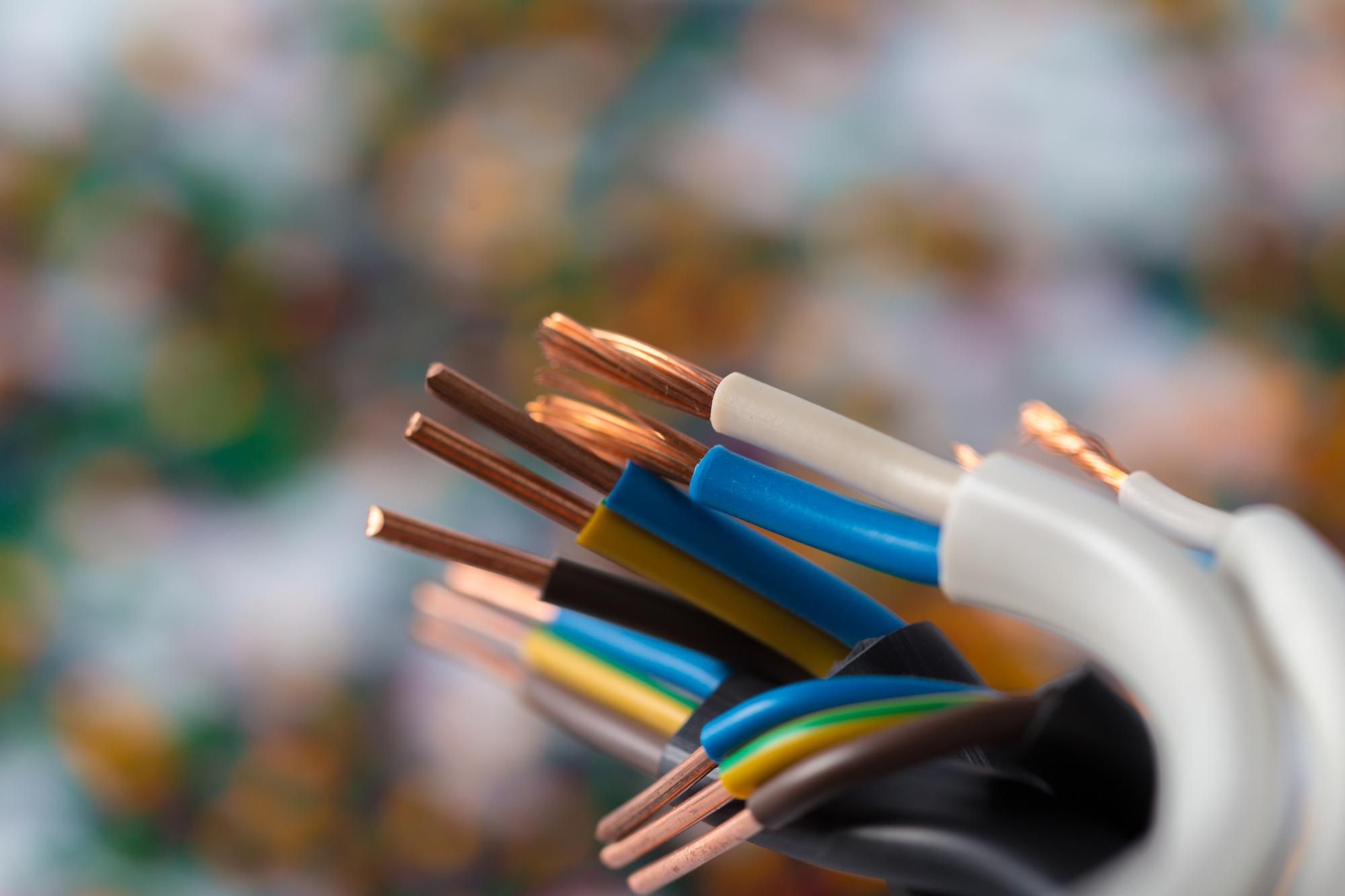

Для начала разберемся с терминологией. Одножильный провод – это проводник, сечение которого состоит из одной единственной жилы, тогда как многожильный – это проводник, сечение которого состоит из целого пучка тонких проволок. Структура каждого продукта и связанные с этим преимущества помогут понять область применения. Поскольку на рынке доступны оба вида продукции, очевидно, что у каждого из них есть свой потребитель.
Особенности и отличия
Роль проводов и кабелей – обеспечивать качественные соединения между узлами электрической сети, пропускать ток и выдерживать постоянные силовые и механические нагрузки. В сфере электричества нельзя сказать, что тот или иной тип проводника лучше или хуже другого. Например, высоковольтные воздушные линии электропередач в основном прокладываются многожильными проводами, тогда как подземные линии электропередач в основном прокладываются одножильными проводами. Ни один из этих случаев прямо не указывает на область применения, поскольку и многожильные, и одножильные провода часто используются одновременно в бытовых условиях, например, в одном и том же многоквартирном доме.
Оба типа проводов легко продаются в совершенно одинаковых стандартных размерах: 0,5 кв.мм, 0,75 кв.мм, 1 кв.мм, 1,5 кв.мм, 2,5 кв.мм и 4 кв.мм. Все, кроме последнего, можно использовать для бытовой проводки в зависимости от типа потребителя, подключенного к розетке. Чем больше сечение проводника, тем более мощную технику можно питать без перегрева. В то же время, если трансформаторный блок вынести из розетки в ближайшую распределительную коробку, то тончайшие провода можно использовать для подключения маломощных светодиодных светильников или питания модных ныне стационарных USB-розеток.
Нагрузка и эксплуатация
Считается, что одножильные и многожильные кабели одинакового сечения выдерживают одинаковую нагрузку, если оба проводника изготовлены из меди. Дальнейшие исследования показывают, что одножильная проволока несколько лучше с точки зрения электрического сопротивления, но эта разница вовсе не существенна в реальном повседневном использовании. Для сравнения, одножильная проволока квадратного миллиметра сопротивляется 18,1 Ом (на километр длины), в то время как многожильная проволока такого же сечения и длины сопротивляется 19,5 Омов. Учитывая, что максимальная длина одного провода в квартире составляет несколько десятков метров, разница в сотой части ома вряд ли заметна.
Монолитная жила часто используется для стационарной проводки в домах, квартирах, офисных зданиях и коммерческих помещениях. Также его часто применяют в промышленности для маршрутизации большого количества генерируемой энергогенерирующим оборудованием энергии. Многожильные провода часто используются там, где требуется гибкость и повышенные динамические нагрузки, в том числе достаточная виброустойчивость. Сюда входит электропроводка бытовых устройств, авто электропроводка, также некие промышленные внедрения. Последующий анализ многожильных и одножильных проводников сосредоточен на их поведении при прокладке в типовой жилищной электропроводке. Более точно сравнивать рассматриваемые продукты по их индивидуальным характеристикам и констатировать их преимущества и недостатки только в отношении конкретных ситуаций.
Жесткость и гибкость
Как упоминалось выше, токопроводящая часть моножили гораздо жестче, чем многожильный проводник. И это также означает два противоречивых свойства. С одной стороны, такая структура означает, что если сердечник часто извращается, проволока будет ломаться в этом участке. Действительно, если количество циклов изгиба достигнет определенного числа (пусть и совсем небольшого), проволока порвется. С другой стороны, если проводнику с самого начала придать необходимую форму, он будет отлично сохранять ее в течение длительного времени, без необходимости экспериментировать. Большая силовая нагрузка и связанный с ним тепловой фон не сразу скажутся на форме проводника. Эта изюминка одножильных кабелей очень полезна при обустройстве проводки в стенках, где нередко приходится фиксировать отрезки кабеля под прямым углом друг к другу. Подключая одножильные кабели к электрооборудованию, мастера могут упростить себе работу, исключив этап работы с часто непослушными, гибкими кабелями.
И наоборот, когда соединение приходится выполнять в неудобных, труднодоступных местах и проволоку приходится много раз скручивать, прежде чем его можно прикрепить к столбу или электрофурнитуры, гибкие многожильные провода становятся настоящим спасением для мастеров. То же касается замены розеток и выключателей на другие розетки и выключатели. В то время как одножильные провода, особенно если они стары и изготовлены из алюминия, рискуют сломаться при попытке вставить их в зажатую розетку, многожильные провода могут справиться с этой задачей без проблем. Однако такие провода часто не держат форму. Если что-нибудь соединить без промежуточных креплений, оно будет провисать и растягиваться, поэтому такие временные кабели всегда следует фиксировать растворимым коржом. Конечно, жесткость можно несколько повысить, скручивая скрученные провода, но это не идет ни в какое сравнение с одножильными изделиями.
Таким образом, одножильные провода полезны для прокладки готовых телекоммуникаций, которые спрятаны под слоем штукатурки и не поддаются динамическим механическим нагрузкам. С другой стороны, изделия с многожильной структурой гибки и могут использоваться для подключения всех типов устройств, удлинителей, сетевых фильтров и временной проводки. В общем, обычная проводка с помощью эластичных проводников не запрещена, но не всегда рекомендована.
Коммутация и соединение
В соответствии с требованиями Правил устройства электроустановок (ПУЭ), все соединения проводников должны быть выполнены пайкой, обжимом, сваркой или с помощью различных зажимов и клеммных колодок. В этом контексте многожильные и одножильные проводники "приспособлены" к разным типам соединения. Это отличие также очень четко, если учесть такие важные соображения, как простота монтажа для инсталлятора. Также важно учитывать, является ли соединение разборным. Со временем владелец дома может решить обновить его, добавив розетки в комнате или установив стационарные настенные светильники.
Пайка кабельно-проводниковой продукции
Процесс пайки многожильных кабелей прост. Скрутите несколько концов вместе и окуните их в чашку с расплавленным припоем. В этом случае соединение идеально устанавливается и выглядит красиво. Моножилы, с другой стороны, скручиваются в более объ емкие формы, часто с промежутками. Как известно, такие провода нельзя разматывать, чтобы скрутить повторно более плотно, поэтому электрикам приходится работать с тем, что находится под рукой.
Опрессовка с помощью наконечников - один из самых простых , самых быстрых и эффективных методов соединения, независимо от типа проводника С помощью правильных специальных инструментов специалист почти не увидит разницы, а качество соединения будет одинаковым вне зависимости от типа кабеля. В то же время не рекомендуется обжимать Быстроразъемные клеммы - это, пожалуй, наиболее универсален способ соединения проводов. Благодаря независимой контактной пластине и зажимному механизму их можно использовать для всех типов проводников, от тонких до толстых, от гибких к жестким, от проволоки до моножилки. Если клеммы оригинального заводского качества, а не поддельные, соединения, выполненные с помощью этих клемм, максимально технически совершенны.
Подключение электрических аксессуаров
Современные розетки и выключатели имеют почти такую же конструкцию, как и упомянутые выше винтовые клеммы. Это вызывает ряд затруднений при подключении разных типов кабелей. К примеру, одножильные кабели часто очень неудобно вставлять в розетки, особенно если они должны пролегать в неудобном положении или в условиях плохой видимости, а их фиксация должна быть максимально надежной. В то же время, хотя многожильные кабели гибкие и легко находят место для соединения, качество соединения невозможно полностью проконтролировать независимо от того, насколько плотно затянуты винты. В то же время одножильные кабели, как и многожильные, имеют преимущество в том, что они не "сдуваются", когда проводник вслепую вставляется в розетку. Это приводит к уменьшению полностью эффективной площади контакта и перегрева при высоких нагрузках.
Стоимость кабелей
В большинстве случаев стоимость одножильных кабелей примерно на 15-20% выше, чем многожильных, учитывая кабели одинакового сечения, производимые одним производителем. Если вы заменяете всего несколько метров кабеля, эта разница вряд ли будет заметна, но если вам нужно полностью проложить проводку во всем доме, экономия от использования многожильного кабеля будет достаточно ощутима. Решать какой подход выбрать в каждом конкретном случае всегда остается за потребителем, поскольку только он может четко понимать свои потребности и бюджет. Не забывайте, что самые низкие цены на кабельно-проводниковую продукцию в магазинах Лампочка, наши продавцы смогут подобрать вам нужный кабель или провод, а также предоставить практические советы.
