Силовая вилка CEE – это штепсельный штекер для подключения мощного оборудования к промышленной сети 220В или 380В. В отличие от бытовой вилки Schuko (16А), силовая выдерживает 16А, 32А или 63А, имеет защиту IP44–IP67 и цветовую кодировку по напряжению. Крепится на конец кабеля потребителя и подключается к соответствующей силовой розетке. В ассортименте – модели АСКО-УКРЕМ, Bemis, Horoz Electric, Schneider Electric, Lemanso и Lezard.

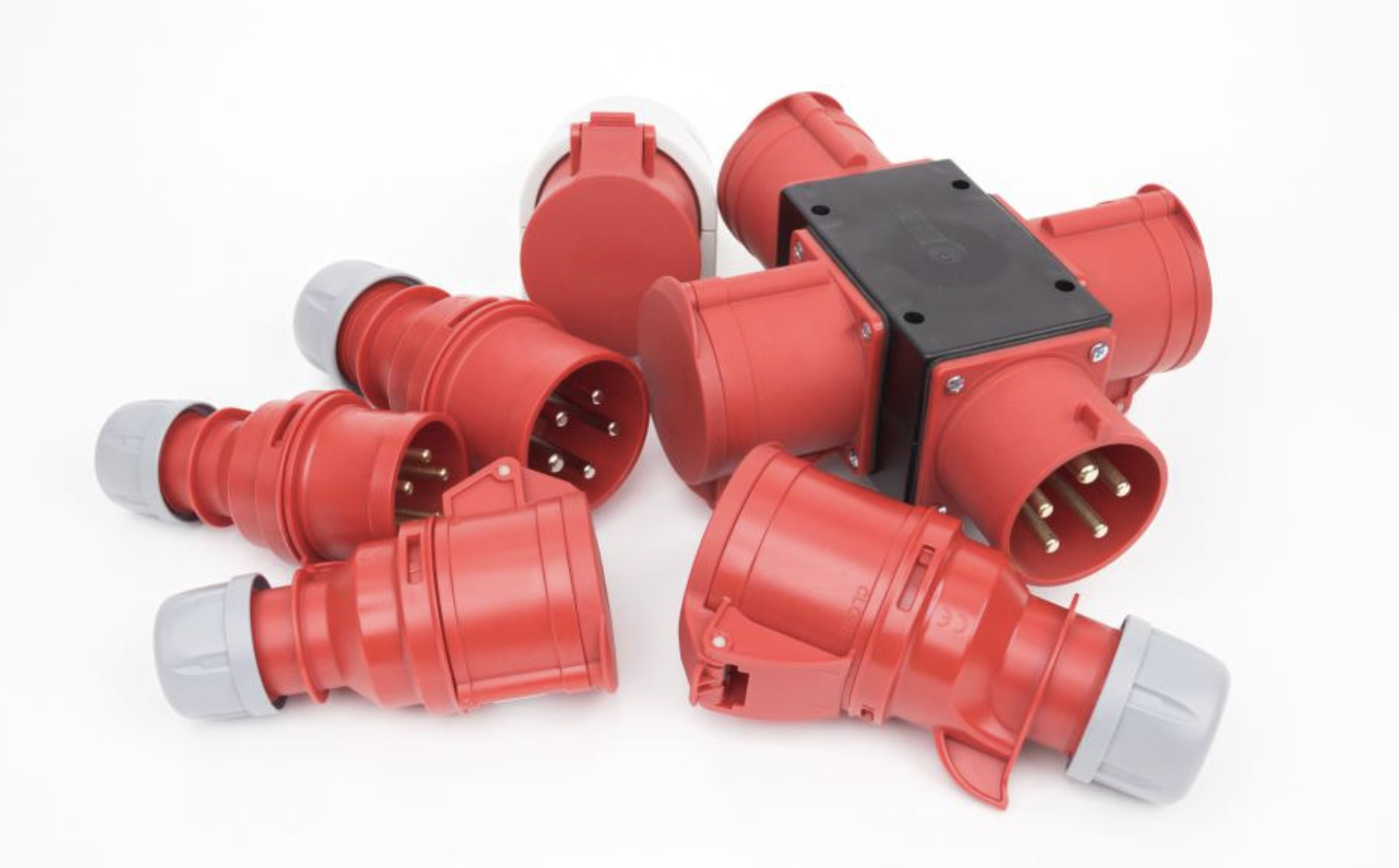

Типы силовых вилок – однофазные и трёхфазные
Выбор между однофазной и трёхфазной вилкой определяется схемой питания оборудования.
- Однофазная 2P+PE (3 контакта, 220В). Синий корпус. Для сварочных инверторов, компрессоров, насосов и любого мощного оборудования с однофазным питанием. Номиналы 16А и 32А. Bemis BC1-3403-2011 (32А, 220В, полиамид, IP44), Lemanso LM2000 (16А, 220В, IP44, синяя), Lemanso LM2001 (32А, 220В, IP44, синяя).
- Трёхфазная 3P+PE (4 контакта, 380В). Красный корпус. Для трёхфазных двигателей без нейтрали. Horoz Electric 122-001-0001-010 (16А, 380В, IP44). АСКО-УКРЕМ UCombi 4P 32А IP44.
- Трёхфазная 3P+N+PE (5 контактов, 380В + нейтраль). Красный корпус. Для оборудования, которому нужны и 380В между фазами, и 220В фаза-нейтраль одновременно. Horoz Electric 122-001-0003-010 (16А), 122-001-0004-010 (32А). Schneider Electric PKE16M435 (16А, IP44), PKE32M735 (32А, IP67). АСКО-УКРЕМ UCombi 5P серия.
- Вилка для электроплиты 32А. Однофазная с усиленными контактами под плиту 6–10 кВт. Lezard 715-1302-621 – популярная модель для подключения электроплит и духовок вместо стационарного подключения.
Силовые вилки CEE – технические параметры и как их читать
- Количество полюсов и маркировка. 3P = три фазы без нейтрали. 3P+N+PE = три фазы + нейтраль + заземление. Цифра перед P – количество силовых контактов. Например, 5P = три фазы + нейтраль + PE.
- Номинальный ток. 16А – для сварочника до 3.5 кВт и лёгкого строительного инструмента. 32А – для мощных сварочных постов и компрессоров. 63А – для промышленных станков и моторов.
- Степень защиты IP. IP44 – защита от брызг, для строительства и улицы. IP67 – погружение на глубину до 1м, для пищевых производств и моечных камер.
- Материал корпуса. Полиамид – легче, для стационарных и регулярных подключений в защищённых местах. Каучук – ударопрочный, морозостойкий, для регулярной работы на морозе и стройплощадках. АСКО-УКРЕМ A0250010003 – каучуковая 3P+PE, 25А, IP44.
- Тип монтажа. Переносная (кабельная) – крепится на конец гибкого кабеля. Стационарная – прикручивается к оборудованию или панели и подключается кабелем через кабельный ввод.
Переносная или стационарная вилка – в чём разница

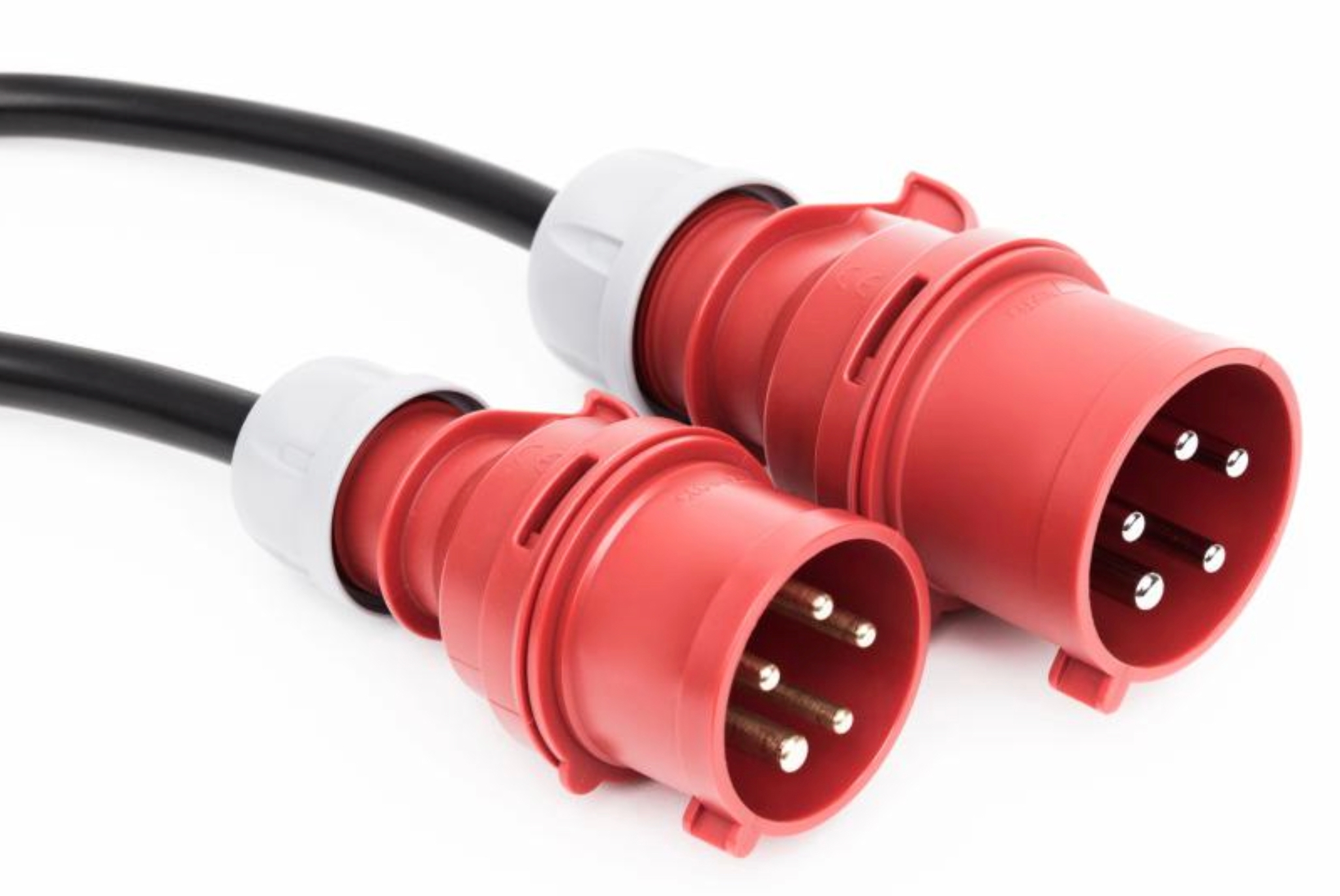

Переносная силовая вилка монтируется на конец гибкого кабеля КГ или ПВС и перемещается вместе с оборудованием. Подходит для сварщика, компрессора на строительной площадке, любого оборудования, которое часто переставляют.

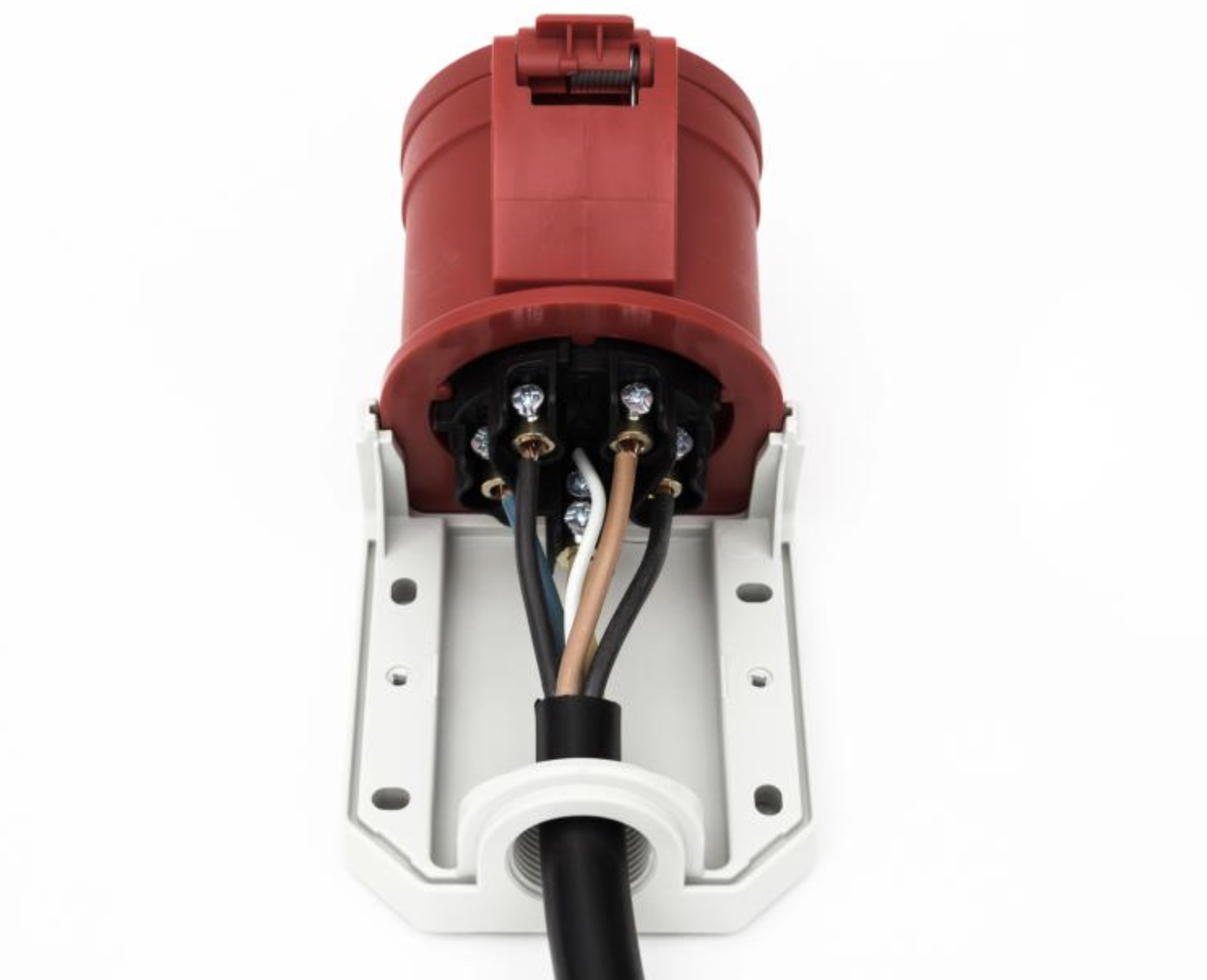

Стационарная (панельная) вилка прикручивается к корпусу оборудования или щитка. Кабель подходит снаружи через кабельный ввод и фиксируется винтовым зажимом. Подходит для станков, промышленных установок и постоянно смонтированного оборудования.
Подключение силовой вилки – что сделать правильно
Три обязательных шага перед затяжкой клемм:

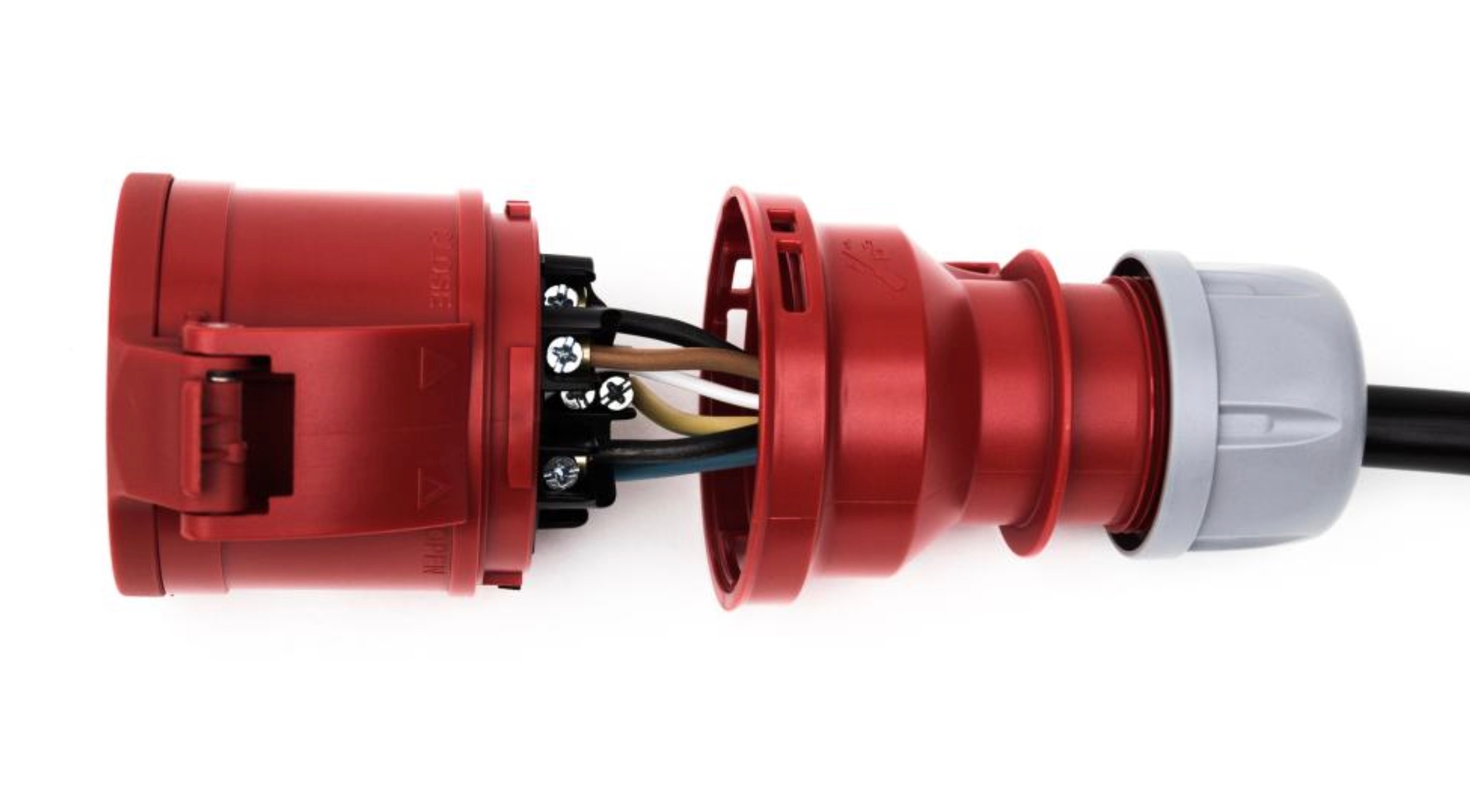

- Наконечники НШВИ для КГ. Гибкий кабель КГ имеет много тонких жилок. Винтовая клемма перерезает часть из них и уменьшает фактическое сечение. Перед подключением кабеля КГ от 4 мм² обязательно опрессуйте медные наконечники НШВИ на каждую жилу. Без них – реальное сечение и контактное сопротивление будут меньше номинала.
- Правильное подключение PE. Жёлто-зелёная жила заземления PE всегда подключается к контакту с изображением заземления или маркировкой "PE" – никогда не к N и не к фазным клеммам.
- Затягивайте кабельный зажим. После подключения клемм затяните пластиковый кабельный зажим (вводную гайку) так, чтобы кабель не смещался при натяжении. Если зажим слабый – натяжение кабеля передаётся на клеммы, и контакт со временем разбалтывается.
Что часто спрашивают при выборе силовых вилок
Подойдёт ли вилка 4P к розетке 5P? Вилка 4P (3P+PE) физически не входит в розетку 5P (3P+N+PE) – разные формы корпуса. Но вилка 5P входит в розетку 5P. Если у оборудования разъём 4P, а у вас розетка 5P – нужна розетка 4P или переходная панель. Не пытайтесь подключить силой.
Какое минимальное сечение кабеля к вилке 32А? Для 32А – минимум 4 мм². Более тонкий кабель перегревается под нагрузкой и является причиной пожара. До 63А – минимум 10 мм². Всегда сверяйте с таблицами допустимых нагрузок ПУЭ.
Совет от электриков Лампочка
По нашим наблюдениям, чаще всего берут две модели: синюю переносную АСКО UCombi 32А IP44 и трёхфазную 5P Schneider Electric 16А IP44. Первая – для сварщика и строителя, вторая – для промышленных щитов. Часто спрашивают: "Какую вилку брать для генератора?" Если генератор однофазный с розеткой CEE – синяя вилка 2P+PE 16А или 32А в зависимости от мощности. Если генератор трёхфазный – 3P+N+PE 5P. Всегда сверяйте маркировку на розетке генератора, прежде чем покупать вилку.
Что покупают вместе с силовыми вилками CEE
К силовым вилкам чаще всего добавляют: силовые розетки CEE соответствующего номинала и полюсности – вилка и розетка всегда покупаются в паре; силовые разъёмы УТОС – для отечественного оборудования со стандартом РШ/ВШ; кабель КГ – гибкий резиновый, морозостойкий, под силовые подключения.
Купить силовую вилку в Лампочка
В ассортименте – силовые вилки CEE 16А, 32А, 63А: однофазные 2P+PE (220В), трёхфазные 4P и 5P (380В), IP44 и IP67, полиамид и каучук от АСКО-УКРЕМ, Bemis, Horoz Electric, Schneider Electric, Lemanso, Lezard, Pawbol и ABB. Доставка Новой Почтой со склада по всей Украине. Шесть магазинов в Бродах, Радивилове, Золочеве, Буске, Радехове и Винниках.
-
