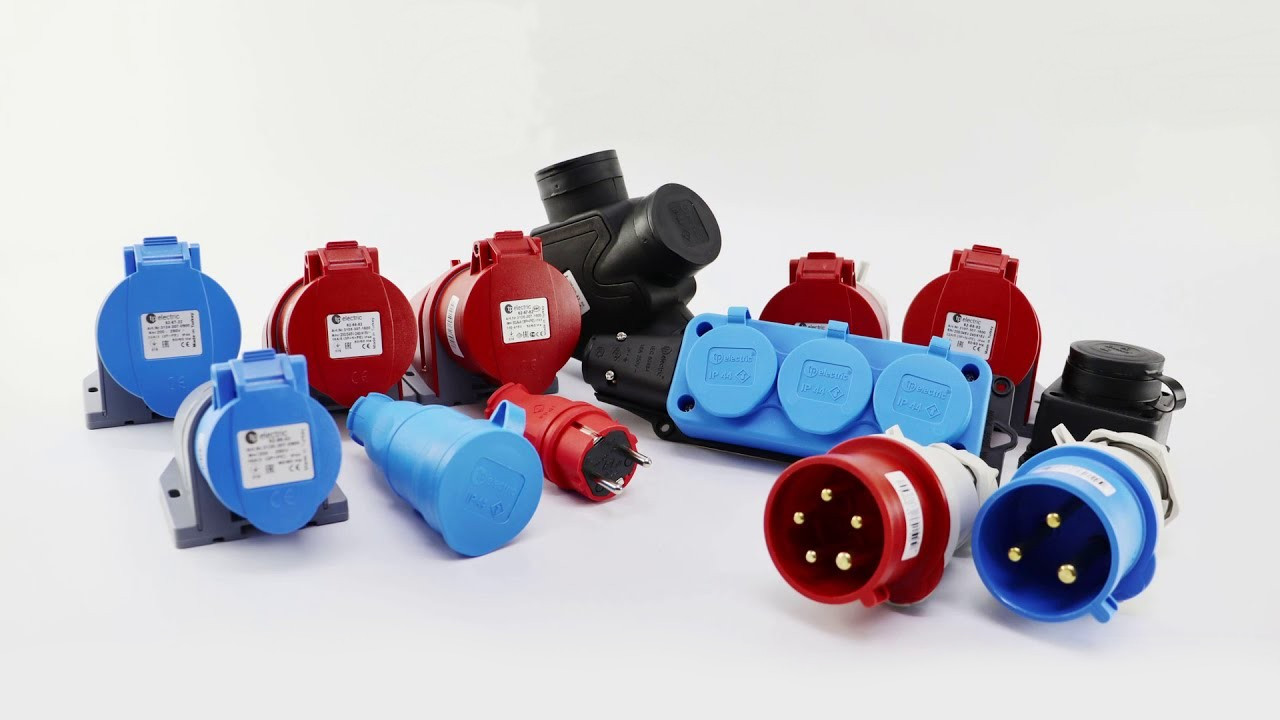

Силовой разъём – это соединительный элемент для подключения мощного оборудования к электросети 220В или 380В. В отличие от бытовых розеток, силовые разъёмы стандарта CEE рассчитаны на токи от 16А до 125А, имеют защиту IP44–IP67 и цветовую кодировку по напряжению. Применяются на строительстве, в промышленности, гаражах, на выставочных площадках и для подключения сварочных постов и станков.
Что такое силовые разъёмы и чем они отличаются от бытовых розеток
Бытовая розетка Schuko рассчитана на 16А при 220В – максимум 3.5 кВт. Силовой разъём CEE выдерживает 16А, 32А, 63А или 125А при 220В или 380В. Разница не только в номинале: корпус силового разъёма выполнен из полиамида или каучука, контакты защищены от брызг и пыли (IP44 или IP67), а подключение выполняется через винтовые или безвинтовые клеммы под сечение кабеля от 2.5 до 35 мм².
Правило безопасности для всех силовых разъёмов: розетка ("мама") всегда содержит гнёздовые контакты и подключается со стороны питания. Вилка ("папа") – со стороны потребителя. Это принципиально: если перепутать, контакты под напряжением будут доступны и легко коснуться руками.
Цветовая кодировка силовых разъёмов CEE – как читать маркировку
Цвет корпуса CEE-разъёма несёт стандартизированную информацию о напряжении и назначении (IEC 60309). Это не декор – это защита от неправильного подключения:
- Синий – 220В, 50 Гц, 1-фазная сеть. Для строительных и бытовых подключений. Самый распространённый вариант: 16А и 32А для сварочных аппаратов, компрессоров, подъёмников.
- Красный – 380В, 50 Гц, 3-фазная сеть. Для трёхфазных двигателей, промышленных станков, мощных насосов. Номиналы 16А, 32А, 63А.
- Жёлтый – пониженное напряжение 100–130В (строительный стандарт). В Украине встречается редко, преимущественно на объектах с повышенными требованиями безопасности.
Цветовая кодировка сделана так, что синюю вилку физически невозможно вставить в красную розетку – разные формы корпуса. Это защищает оборудование от подключения в неправильную фазу.
Типы силовых разъёмов – какие бывают
- Настенная розетка (стационарная). Монтируется на стену или распределительный щит. Подключение кабеля снаружи через кабельный ввод. Schneider Electric PKF16W423 (16А, 2P+E, IP44) и PKF16W435 (16А, 3P+N+E, IP44) – типичные промышленные настенные модели. АСКО-УКРЕМ серия UCombi – от 16А до 125А, IP44 и IP67.
- Кабельная розетка (переносная). Монтируется на конец гибкого кабеля. Для переносных питающих линий и временных подключений. Horoz Electric 122-002-0001-010 (3P+PE, IP44, 16А, 380В) – компактная каучуковая модель для строительных площадок.
- Силовые вилки. Монтируются на конец кабеля потребителя. Прямые и угловые, с винтовыми клеммами. АСКО-УКРЕМ серия UCombi 3P–5P, 16А–63А, IP44–IP67. Bemis BC1-3403-2011 (32А, 220В, полиамид, IP44) – популярная модель для электроплит и сварочных аппаратов.
- Силовые разъёмы УТОС. Отечественные соединители серии РШ/ВШ, 25А–40А, 380В, 4 полюса. Используются на отечественных станках и производственном оборудовании, где стандарт CEE не применялся.
Технические параметры силовых разъёмов – на что смотреть в карточке
- Номинальный ток (А). 16А – для сварочных аппаратов до 3.5 кВт и лёгкого инструмента. 32А – для мощных сварочных постов, крупных компрессоров, станков. 63А и 125А – для промышленного оборудования и вводов в щиты.
- Напряжение и количество полюсов. 2P+PE (3 контакта) – 220В, 1-фаза. 3P+PE (4 контакта) – 380В, 3-фазы без нейтрали (для двигателей). 3P+N+PE (5 контактов) – 380В, 3-фазы с нейтралью (для комбинированного питания).
- Степень защиты (IP). IP44 – защита от брызг, для улицы и строительства. IP67 – погружение на глубину до 1 м в течение 30 мин, для горных работ и затопленных подвалов.
- Материал корпуса. Полиамид – легче, для стационарных точек и закрытых помещений. Каучук – ударопрочный, морозостойкий до -40°C, для регулярного использования на улице и строительных площадках.
- Тип клемм. Винтовые – надёжнее, допускают повторное подключение. Безвинтовые (пружинные) – быстрый монтаж, но не рекомендуются для кабелей свыше 16 мм².
Где применяют силовые разъёмы CEE
- Строительство. Временные точки питания 220В/32А для сварщика, компрессора и бетономешалки. Синие переносные розетки Horoz или АСКО на конце питающего кабеля от щитка.
- Гараж и мастерская. Стационарная настенная розетка 32А для сварочного аппарата, отдельно – 16А для станков и подъёмника. Монтируется рядом со щитком.
- Выставки и временные мероприятия. Переносные розетки и вилки 32А/63А для подключения оборудования без постоянного монтажа. Стандарт CEE обеспечивает совместимость между арендованным оборудованием разных производителей.
- Промышленные предприятия. Трёхфазные розетки 3P+N+PE 63А–125А для питания станков, насосов и компрессоров. АСКО-УКРЕМ UCombi IP67 – стандарт для пищевых и химических производств, где регулярная мойка оборудования.
- Подключение электроплит. Специальная однофазная розетка 32А – Lezard 715-1201-620 или Bemis – устанавливается вместо стандартной Schuko для плит мощностью 6–10 кВт.
Что часто забывают при выборе силовых разъёмов
Путают 3P+PE и 3P+N+PE. 4-контактный разъём (3P+PE) – три фазы и заземление, без нейтрали. Подходит для трёхфазных двигателей. 5-контактный (3P+N+PE) – три фазы, нейтраль и заземление. Нужен для оборудования, потребляющего и 220В, и 380В одновременно. Вилка 4-контактная физически не входит в 5-контактную розетку, но обратная ситуация возможна – и тогда нейтраль останется незадействованной.
Занижают сечение кабеля под разъём 32А. К розетке 32А прокладывают ВВГ 2.5 мм² и удивляются, почему кабель греется. Для 32А нужен минимум 4 мм², для 63А – 10 мм². Всегда сверяйте допустимую нагрузку кабеля по таблице ПУЭ.
Монтируют винтовые клеммы на многожильный гибкий кабель КГ без концевых наконечников. Винт перерезает несколько тонких жилок и уменьшает фактическое сечение. Для кабелей КГ и ПВС выше 6 мм² обязательно прессуйте медные наконечники типа НШВИ.
Ставят IP44 там, где нужен IP67. Если розетка находится там, где возможно прямое погружение или мощная струя – например, в моечных камерах, подвалах при подтоплении – только IP67. IP44 не защищает от прямой струи воды под давлением.
Совет от электриков Лампочка
На нашем складе в Бродах чаще всего берут два типа силовых разъёмов: синюю однофазную переносную розетку АСКО UCombi 32А IP44 (для сварщиков и строителей) и трёхфазную 5-контактную стационарную Schneider Electric 16А IP44 для производственных щитов. Клиенты из Львовской области, монтирующие гаражи и небольшие цеха, часто спрашивают: "Зачем 32А, если на сварочнике написано 200А?" Объясняем: 200А – это сварочный ток дуги, а не потребление от сети. Реальное потребление от 220В у сварочного аппарата 5–7 кВт – то есть 25–32А. Для стационарного сварочного поста берите розетку 32А с кабелем не менее 4 мм².
Что покупают вместе с силовыми разъёмами
К силовым разъёмам чаще всего добавляют: силовые вилки CEE соответствующего номинала и полюсности – вилка и розетка всегда покупаются в паре; переносные силовые розетки для временных питающих точек на строительной площадке; бытовые вилки Schuko для параллельного монтажа обычных точек подключения; силовые колодки для разветвления переносной линии.
