Посты управления (кнопочные посты, кнопочные станции) – это аппараты управления и сигнализации, готовые собранные корпуса с кнопками и переключателями для управления оборудованием без щита. Если отдельные кнопки встраиваются в дверцу шкафа, то пост управления – это самостоятельный корпус с уже установленными кнопками, который крепится на стене, машине, столбе или висит на кабеле возле механизма. Не надо собирать щит – пост уже готов к подключению и управлению. В каталоге бренды: АСКО-УКРЕМ (серия XAL – одноместные «Стоп» грибок XAL-B164Н29, XAL-D174 с фиксацией, двухместные «Пуск-Стоп» XAL-D215, трехместные «Влево-Стоп-Вправо» XAL-B334, «Пуск-Стоп-Лампа» XAL-D376, тельферные XAL-B3-6713, корпуса HJ9-3), ETI (ESE1Y-V1 «STOP» грибок, ESB2-V5 «START/STOP», ESB3-V8 трехместный с LED). Одно-, двух-, трехместные, тельферные, с аварийным грибком, IP-защищенные. Категория для управления оборудованием на месте, вне щита, на машинах, кранах.
Что такое пост управления и зачем он нужен
Пост управления решает задачу управления оборудованием там, где нет щита. Отдельные кнопки надо монтировать в дверцу шкафа, собирать схему, подключать. Но часто надо управлять механизмом просто на месте – возле станка, на стене цеха, на корпусе машины, в поле возле насоса. Везти туда щит нецелесообразно, а управление нужно.
Пост управления – это готовое решение: прочный корпус с уже установленными кнопками нужной конфигурации. Производитель собрал корпус, поставил кнопки «Пуск-Стоп» или аварийный грибок, вывел клеммы для подключения. Остается закрепить пост в нужном месте и подключить кабель. Не надо собирать щит, сверлить отверстия, монтировать кнопки – все готово.
Это удобно и быстро для локального управления. Пост вешают на стену возле оборудования, крепят на корпус машины, ставят на столб возле ворот. Оператор управляет механизмом прямо с места, не идя к главному щиту. Для многих промышленных и бытовых задач пост управления – самый простой способ организовать управление вне щита.
Сколько мест – одно-, двух-, трехместные
Главная характеристика поста – количество кнопок (мест), определяющее, сколько команд можно подать.

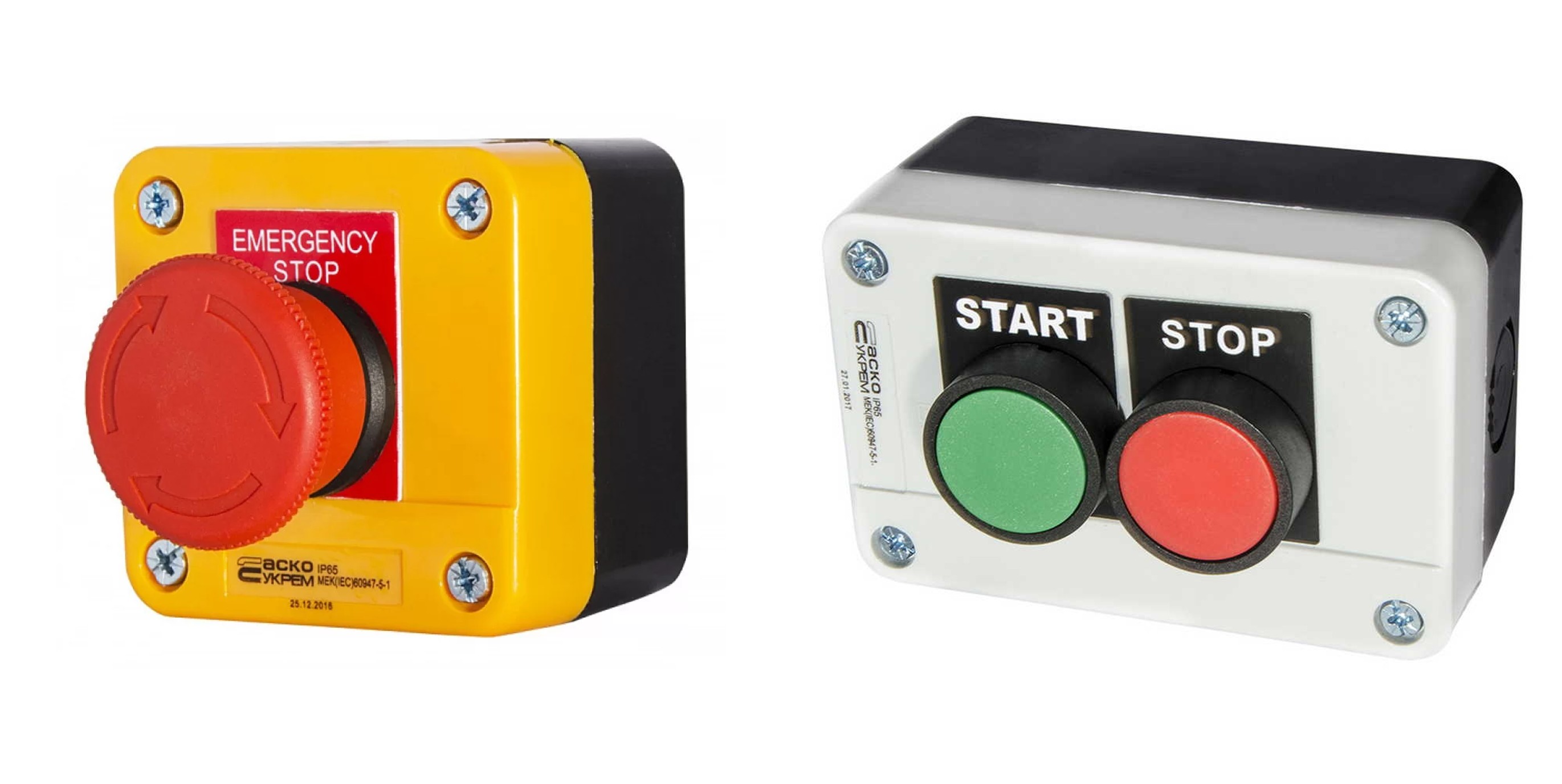

Одноместный – одна кнопка. Только одна команда: «Пуск» для запуска или «Стоп» для остановки. АСКО XAL-D114 с кнопкой «Стоп», XAL-B164Н29 «Стоп» грибок. Часто это аварийный стоп – отдельный пост с большим красным грибком для остановки в нужном месте. Для одной простой команды или аварийного стопа. Самый компактный.
Двухместный – две кнопки. Две команды, типично «Пуск-Стоп». АСКО XAL-D215 «Пуск-Стоп». Зеленая кнопка запускает, красная останавливает. Базовая станция управления двигателем, насосом, конвейером с одного поста. Самая распространенная конфигурация для обычного управления пуск-стоп. Полный контроль одного механизма.
Трехместный – три кнопки. Три команды для более сложного управления. АСКО XAL-B334 «Влево-Стоп-Вправо» (реверс), XAL-D376 «Пуск-Стоп-Сигнальная лампа» (с индикацией). Для реверсивного управления (вперед-стоп-назад) или пуск-стоп с индикаторной лампой. Для механизмов с реверсом или где нужна индикация состояния. Самый функциональный.
Тельферные посты – для кранов и подъемников
Отдельный важный тип – подвесные тельферные посты для управления грузоподъемными механизмами. Они имеют специфику, отличающую их от обычных стенных постов.
Тельферный пост висит на кабеле возле кран-балки, тельфера, тали – оператор берет его в руку и управляет подъемом-опусканием и перемещением груза, ходя рядом. Корпус продолговатый, эргономичный для удержания, с кнопками вдоль. АСКО XAL-B3-6713 (6-кнопочный) для управления в несколько направлений: вверх-вниз, влево-вправо, вперед-назад плюс стоп.
Многие тельферные посты имеют ключ для блокировки – XAL-B3-2913K (2-кнопочный с ключом). Без ключа кран не запустить, что защищает от несанкционированного использования опасного оборудования. Кнопка «Стоп» обязательна для аварийной остановки груза. Тельферные посты рассчитаны на две скорости (легкое нажатие – медленно, сильное – быстро) для точного позиционирования груза. Для кранов, тельферов, подъемников, тельферных тележек.
Какие бывают посты управления
Пост управления vs кнопки в щите – когда что
Выбор между готовым постом и отдельными кнопками в щите зависит от места и способа управления.
Пост управления выигрывает, когда надо управлять на месте, вне щита. Возле станка, на стене цеха, на корпусе машины, в поле возле насоса, на кран-балке. Готовый корпус быстро крепится и подключается, не надо собирать щит. Для локального управления механизмом там, где он стоит, пост – самое простое решение.
Отдельные кнопки в щите выигрывают, когда управление централизованное в шкафу. Если есть главный щит управления, где собраны все команды, кнопки монтируются в его дверцу. Это для пультов, диспетчерских, централизованного управления многими механизмами с одного места. Отдельные кнопки дают гибкость конфигурации щита.
На практике часто совмещают: централизованное управление с главного щита плюс локальные посты возле каждого механизма для управления на месте и аварийного стопа. Аварийный грибок-пост обязателен возле опасного оборудования, даже если есть центральное управление – чтобы остановить прямо с места в экстренной ситуации.
Типичные сценарии применения постов управления
Как выбрать пост управления
- Определить количество команд: одноместный (одна команда или авария), двухместный (пуск-стоп), трехместный (реверс или с лампой).
- Для грузоподъемных механизмов выбрать подвесной тельферный пост с ключом и стопом.
- Для опасного оборудования предусмотреть отдельный аварийный пост с грибком в зоне досягаемости.
- Подобрать IP-защиту корпуса под условия: выше для улицы, пыли, влаги.
- Для реверсивного управления выбрать трехместный с нейтральным стопом в центре.
- Для индикации состояния выбрать пост с сигнальной лампой.
- Для нестандартной конфигурации рассмотреть пустой корпус (HJ9-3) и собрать пост из своих кнопок.
Типичные ошибки при подборе постов управления
Взять пост без аварийного стопа для опасного оборудования. Возле механизма с риском травм нужен аварийный грибок для мгновенной остановки с места. Выбрать пост с кнопкой «Стоп» или отдельный аварийный грибок-пост в зоне досягаемости оператора.
Поставить пост с низким IP в тяжелые условия. Незащищенный корпус заливается влагой, забивается пылью на улице или в цеху. Для наружного монтажа, влажных, запыленных условий выбрать пост с соответствующей IP-защитой корпуса.
Взять обычный пост для управления краном вместо тельферного. Обычный стенной пост не приспособлен для управления грузом из рук на ходу. Для кран-балок, тельферов нужен подвесной тельферный пост с эргономичным корпусом, ключом и двумя скоростями.
Не предусмотреть блокировку ключом для ответственного оборудования. Кран или опасный механизм без блокировки может запустить кто угодно. Для оборудования, где надо ограничить доступ, выбрать пост с ключом, блокирующим запуск.
Что покупают вместе с постами управления
- Кнопки и переключатели – для сборки своей конфигурации поста или замены кнопок
- Светосигнальная арматура – сигнальные лампы для индикации состояния в посте
- Магнитные пускатели и контакторы – силовые аппараты, которыми управляет пост
- Концевые выключатели – для ограничения хода механизмов, которыми управляет пост
- Аксессуары управления – контактные блоки, корпуса, крепления
- Реверс-комплекты – для реверсивного управления с трехместного поста
- Медный кабель – гибкий кабель для подключения поста к щиту
