Низковольтное оборудование

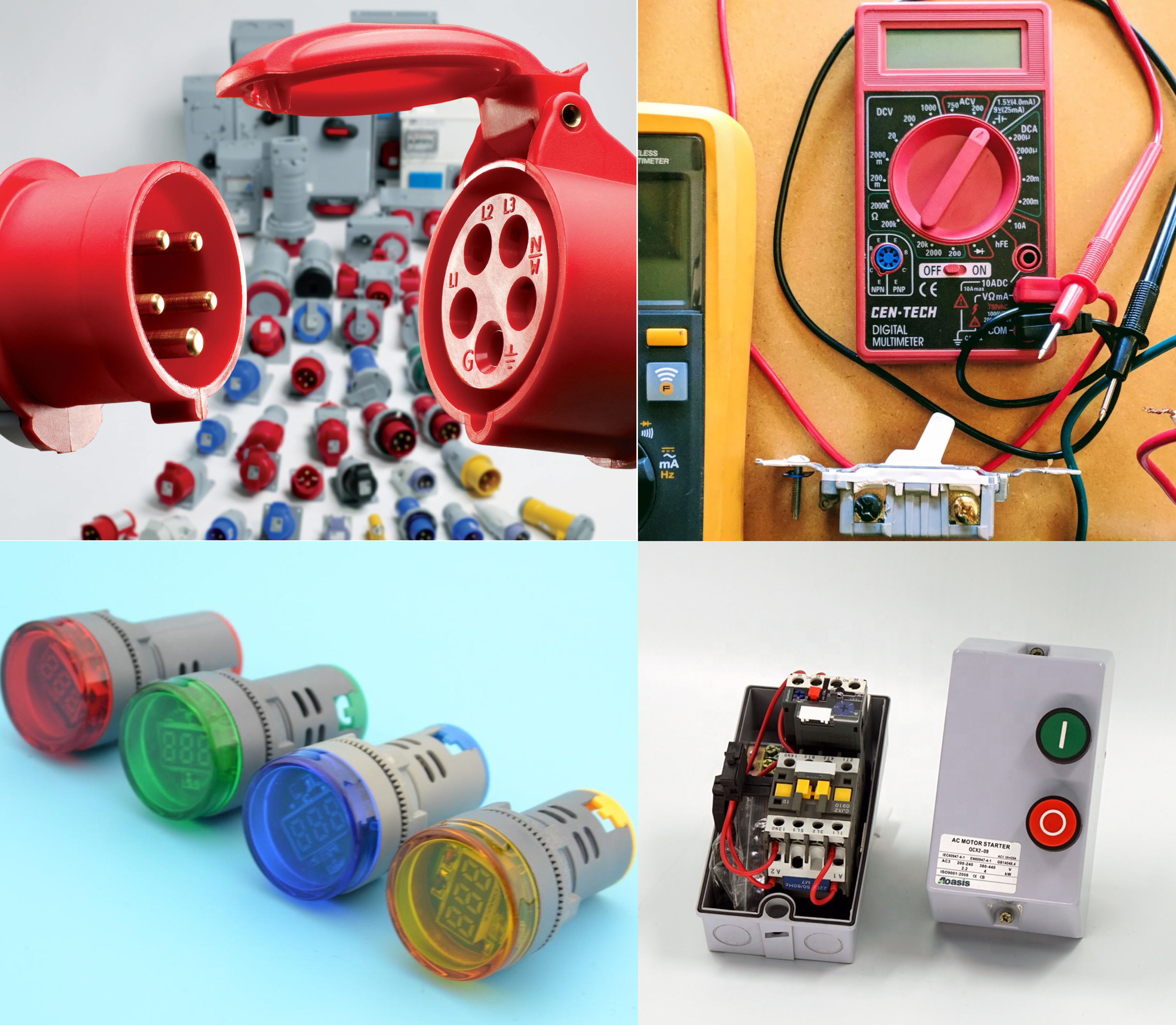

Низковольтное оборудование – это электротехническая аппаратура для работы в сетях переменного тока до 1000 В и постоянного до 1500 В согласно ДСТУ EN 60898. Предназначено для защиты сетей от короткого замыкания и перегрузки, людей от поражения током и пожара, оперативной коммутации нагрузок, управления технологическими процессами, измерения электрических параметров. В каталоге представлены модульные автоматические выключатели 1P, 1P+N, 2P, 3P, 4P номиналами 6-125 А характеристик B, C, D, дифференциальные автоматы (ДА) типа А и АС, устройства защитного отключения (УЗО) 10-300 мА, контакторы 9-150 А, промежуточные и временные реле, реле напряжения (защита от перепадов), вольтметры и амперметры модульные DIN-формата, счетчики электроэнергии однофазные и трехфазные, кнопки управления, сигнальные лампы, рубильники, переключатели ввода резерва, плавкие предохранители, конденсаторные установки для компенсации реактивной мощности. Бренды: Schneider Electric, ABB, Hager, Eaton, Legrand, ETI, IEK, АСКО-УКРЕМ, F&F, НИК. Более 2000 позиций от бытовой щитовой аппаратуры до промышленных устройств.

Что входит в понятие "низковольтное оборудование"

Термины "низковольтное" и "бытовое" часто путают. Разберем техническое определение.

Низковольтное оборудование по международному стандарту IEC 60038. Электротехническая аппаратура, рассчитанная на работу в сетях переменного тока до 1000 В и постоянного до 1500 В. Это не "слаботочное" – это полноценные силовые сети бытового, коммерческого и промышленного назначения. Сюда входят все стандартные сети 220 В и 380 В.

Высоковольтное оборудование. Свыше 1000 В переменного тока – трансформаторные подстанции, линии электропередачи 6/10/35/110 кВ и выше. Отдельный регулируемый сегмент с особыми требованиями безопасности.

Слаботочное оборудование. Сети сигнализации, видеонаблюдения, домофонов, интернет-кабелей – обычно 12-48 В. Часто путают с низковольтным, но это отдельная техническая категория.

На бытовом уровне все, что вы видите в квартирном электрощите – автоматы, УЗО, счетчик, реле напряжения, контакторы – это низковольтное оборудование согласно стандарту. Хотя в разговоре электрики говорят "бытовая автоматика" или "щитовая аппаратура".

Сегментация по назначению. Защитное оборудование (автоматы, ДА, УЗО) – защищает сеть и людей. Коммутационное (контакторы, рубильники, переключатели) – переключает мощные нагрузки. Релейное (реле напряжения, промежуточные, временные) – автоматизирует процессы. Измерительное (вольтметры, амперметры, счетчики) – контролирует параметры. Управляющее (кнопки, селекторы, сигналки) – оперативное управление. Предохранительное (плавкие вставки) – классическая защита от короткого замыкания. Компенсирующее (конденсаторные установки) – улучшает cos φ в промышленности.

9 категорий низковольтного оборудования в каталоге

Стандарты и нормативы в низковольтном оборудовании

Низковольтная аппаратура регулируется целой системой стандартов, обязательных к выполнению при монтаже и эксплуатации.

ДСТУ EN 60898-1. Автоматические выключатели для бытового и подобного назначения. Регулирует характеристики B, C, D, номиналы, отключающую способность 4.5, 6, 10, 25 кА. Все автоматы в каталоге соответствуют этому стандарту.

МЭК (IEC) 61008-1. Устройства защитного отключения (УЗО) без встроенной защиты от сверхтоков. Регулирует чувствительность, время срабатывания, типы АС и А. Schneider Electric Acti9 iIDK, Easy9, Resi9 изготовлены по этому стандарту.

МЭК 61009-1. Дифференциальные автоматы (со встроенным автоматом защиты от короткого замыкания). Объединяет требования ДСТУ EN 60898 и IEC 61008.

ПУЭ 7.1.79. Правила устройства электроустановок Украины. Параграф 7.1.79 требует установки УЗО 30 мА на все розеточные группы в жилье. Параграф о влажных помещениях (ванная) требует 10 мА.

ДБН В.2.5-23:2010. Украинские государственные строительные нормы "Проектирование электрооборудования жилых и общественных зданий". Регулирует все этапы от планирования до приемки щита.

ДСТУ IEC 60529. Степени защиты IP от проникновения пыли и влаги. IP20 для модульного оборудования в сухих помещениях, IP40 при установке в щит, IP54-IP65 для уличных боксов.

Не путайте с ГОСТ 2003-х – эти стандарты в независимой Украине заменены на ДСТУ EN, гармонизированные с европейскими нормами. Старые ГОСТ используются только как справочные.

Принципиальная схема квартирного щита

Типовая конфигурация для понимания, как это оборудование работает вместе.

1. Вводный автомат. Первый от счетчика, отключает всю квартиру. Обычно 25-40 А характеристики C для 1-фазной квартиры, 25 А характеристики C для трехфазной на каждую фазу. Двухполюсный 1P+N или 2P для надежного отключения обоих полюсов.

2. Реле напряжения. Опционально но рекомендовано. F&F CP-721 или ZUBR – защищает всю квартиру от скачков напряжения. Срабатывает при выходе за пределы 180-250 В. Защищает холодильник, ПК, котел от резких импульсов. Очень полезно в старых домах с нестабильной сетью.

3. УЗО 30 мА. Общее УЗО на группу розеток. Одно на квартиру или отдельное на ванную (10 мА), отдельное на кухню (30 мА), отдельное на жилые комнаты (30 мА). Защищает от поражения током при повреждении изоляции техники. Обязательно по ПУЭ для розеточных линий.

4. Групповые автоматы. Отдельный автомат на каждую группу. Освещение (B6 или B10 А) – тоньше провод 1.5 мм², меньший номинал. Розетки жилых комнат (C16 А) – провод 2.5 мм². Розетки кухни (C16 или C20 А) – провод 2.5 мм². Стиральная машина (C16 А) – отдельная группа. Кондиционер, бойлер, плита (C25 или C32 А) – отдельные группы. Рабочее правило: отдельная группа для каждого прибора свыше 2 кВт.

5. Дифференциальные автоматы (опционально). Гибрид автомата и УЗО. Экономят место – вместо пары "автомат + УЗО" одно устройство. Серии Schneider Electric iDPN N VIGI 1P+N 6кА 6A C АС 30мA A9D31606. Для ванной, детской, кухни.

6. Сигнальные лампы. Зеленая "есть напряжение" на лицевой панели щита для оперативного контроля. Желтая и красная для аварийных состояний.

Все оборудование монтируется на DIN-рейку 35 мм внутри электрощитка. Запас места в щите – 20-30% для будущих расширений.

Как выбрать низковольтное оборудование

1. Определите сегмент. Бытовой (квартира, частный дом) – Schneider Resi9 или Easy9, ABB SH200, ETI, IEK, АСКО. Коммерческий (офис, магазин, ресторан) – Schneider Acti9, ABB S200, Hager. Промышленный (цех, склад, производство) – Schneider iC60N/H, ABB S290, Eaton.
2. Рассчитайте нагрузку. Суммарная мощность потребителей на линии в Ваттах делится на 220 для однофазных и 380 для трехфазных = ток в Амперах. Автомат берется с округлением вверх до стандартного номинала (16, 20, 25, 32, 40).
3. Согласуйте автомат с кабелем. Провод 1.5 мм² медь = автомат до 10 А. Провод 2.5 мм² медь = автомат до 16 А. Провод 4 мм² медь = автомат до 25 А. Провод 6 мм² медь = автомат до 32 А. Автомат всегда слабее провода, не сильнее – защищает кабель от перегрева.
4. Выберите характеристику автомата. B для чистого освещения без двигателей. C для смешанной бытовой и коммерческой нагрузки (стандарт квартиры). D для двигателей насосов, компрессоров, мощных трансформаторов.
5. Тип УЗО. АС – общий, для сопротивления нагрузки (нагреватели, лампы). А – для электроники с импульсными блоками (ПК, телевизоры, стиральные машины, кондиционеры, котлы). Для современных квартир с техникой – тип А.
6. Чувствительность УЗО. 30 мА – стандарт для розеток в жилой комнате. 10 мА – ванная, кухня, детская (повышенная защита). 100-300 мА – противопожарное на ввод (защита от утечек что могут вызвать пожар, не от поражения током).
7. Бренд по бюджету. Премиум (Schneider Electric, ABB, Hager, Legrand) – 20-30 лет ресурса, точные характеристики, гарантия 5 лет. Средний (Eaton, ETI) – 15-20 лет. Бюджет (IEK, АСКО-УКРЕМ) – 10-15 лет, возможны отклонения характеристик ±10%.

Ошибки при покупке и монтаже

• Берут автомат сильнее кабеля. Самая распространенная и опасная ошибка. Провод 2.5 мм² плюс автомат 32 А – при перегрузке автомат не сработает, провод перегревается, изоляция плавится, пожар в стене. Всегда автомат слабее провода.
• Не устанавливают УЗО на розеточные линии. Нарушение ПУЭ 7.1.79. При повреждении изоляции техники (старая стиральная, пылесос) человек получает удар током. УЗО 30 мА разрывает цепь за 30 мс – доза тока не успевает нанести смертельную травму.
• Покупают УЗО тип АС в квартиру с электроникой. Тип АС не реагирует на импульсные утечки от драйверов LED, частотных преобразователей, инверторных кондиционеров. Утечка может накапливаться без срабатывания. Для современной квартиры – тип А.
• Экономят на бренде вводного автомата. Вводный автомат работает всю жизнь электрощита (20+ лет). Дешевые ноунеймы могут потерять характеристики через 5 лет – не будут срабатывать на коротком замыкании. На ввод – Schneider, ABB, Hager.
• Не предусматривают запас места в щите. Покупают щит точно под текущее количество модулей. Через 2-3 года нужно добавить кондиционер или бойлер – негде поставить автомат. Всегда +20-30% запас.
• Подключают однополюсный автомат на двухполюсную схему. На двухфазную розетку (фаза + ноль) во влажном помещении нужен двухполюсный 2P, не однополюсный 1P. При срабатывании разрывается только фаза, ноль остается – опасно для ремонта.
• Покупают конденсаторную установку без расчета. Компенсация реактивной мощности требует точного расчета cos φ и кВар. Купить "побольше про запас" – не работает, можно даже ухудшить сеть резонансом. Расчет выполняет только инженер-электрик.

Совет эксперта Лампочка – типовой комплект для квартирного щита

Подытожим минимальный комплект для двухкомнатной квартиры 50-70 м² с современной техникой. Однофазный ввод 220 В, 6-7 групп.

1 шт. Вводный автомат 1P+N C32A Schneider Easy9. Общий ввод квартиры, 7 кВт мощности. 200-400 грн.

1 шт. Реле напряжения F&F CP-721 или ZUBR. Защита всей квартиры от скачков. 800-1500 грн. Опционально, но рекомендуется.

1 шт. УЗО 1P+N 40A 30mA тип А Schneider Resi9 R9R51440. Общее на розеточные линии. 1500-2500 грн.

6 шт. Групповые автоматы C16A 1P+N Schneider Easy9. На освещение (B10A для него), розетки комнат, кухню, ванную, стиральную. Суммарно 600-1500 грн.

1 шт. Отдельное УЗО 1P+N 25A 10mA тип А на ванную. Повышенная защита влажного помещения. 1500-2000 грн.

1 шт. Электрощит на 24 модуля. Bilmax, АСКО или Schneider Resi9. Металл или пластик по вкусу. 800-2000 грн.

Суммарная инвестиция в защитную аппаратуру 5500-10000 грн. Это 1.5-3% от бюджета ремонта, но уровень безопасности жилья возрастет кардинально. В наших магазинах менеджеры помогают составить полный комплект под конкретную квартиру и характеристики техники – не покупайте по списку с форума без проверки под ваш сценарий.

Что покупают вместе с низковольтным оборудованием

• Электрощиты и боксы – металлические и пластиковые для размещения всей аппаратуры
• Медный кабель – для подводки к группам освещения и розеток
• Монтажная продукция – клеммники Wago, наконечники, изолента, гофра
• Кабеленесущие системы – кабель-каналы, гофрированные трубы, лотки
• Питание и стабилизация – ИБП, стабилизаторы, инверторы для резерва
• Розетки и выключатели – конечное электроустановочное оборудование

Почему купить низковольтное оборудование в Лампочке

Менеджеры помогают составить полный комплект для квартирного, офисного или промышленного щита согласно ПУЭ и ДБН В.2.5-23. Проверяют совместимость характеристик автомата и кабеля, типа УЗО и нагрузки, вместимости щита. Все товары оригинальные от официальных дистрибьюторов Schneider Electric, ABB, Hager, Eaton, Legrand, ETI, IEK, АСКО-УКРЕМ, F&F, НИК, с заводской гарантией от 12 до 60 месяцев в зависимости от бренда. Доставка Новой Почтой по всей Украине, самовывоз из сети магазинов в западной Украине.
