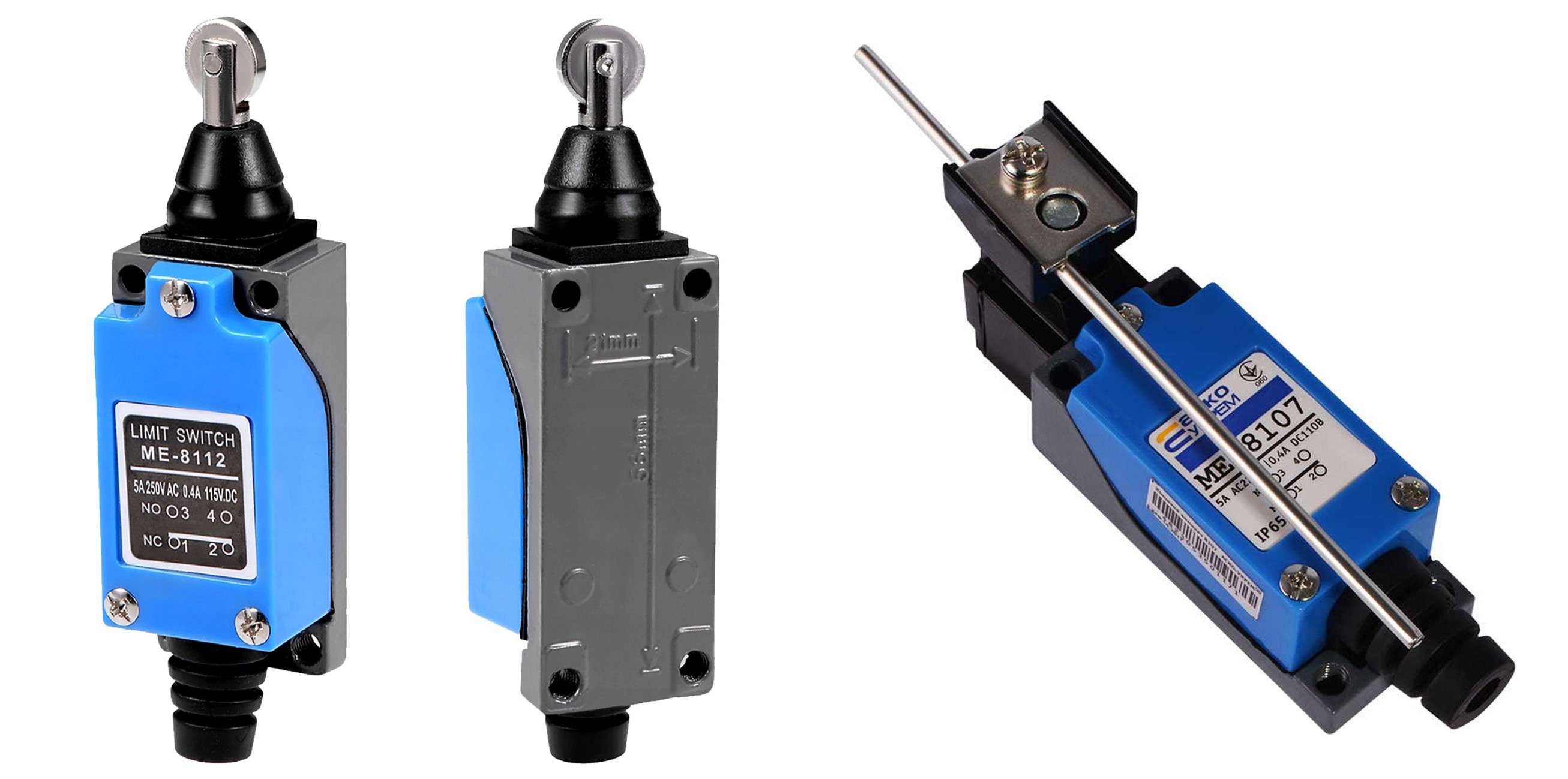

Концевые выключатели (концевики, путевые выключатели, limit switch) – это аппараты управления и сигнализации для фиксации крайних или заданных положений подвижных частей механизмов. Концевой выключатель устанавливается на механизме так, чтобы подвижная часть – каретка, двери, подъемник, ворота – нажимала на него при достижении нужного положения. При нажатии нормально закрытый контакт (НЗ) размыкается и останавливает привод, или нормально открытый (НО) замыкается и подает сигнал. Так механизм сам останавливается в крайнем положении или сообщает системе о достижении точки. В каталоге бренды: АСКО-УКРЕМ (МЕ 8104, МЕ 8107), Promfactor. Исполнение IP20 для щитов и защищенных мест, IP54 для запыленных и влажных условий. Типы привода: рычаг, штифт, роликовый рычаг. Категория для ворот, подъемников, станков, конвейеров, автоматических механизмов.
Что такое концевой выключатель и как он работает
Концевой выключатель отвечает на вопрос «механизм дошел до крайней точки?». Это датчик положения, срабатывающий механически, когда подвижная часть машины доходит до него и нажимает на привод. Название происходит от задачи: определять конец хода (limit of travel) подвижной части, отсюда limit switch.
Принцип простой и надежный. Выключатель крепится неподвижно в точке, где надо зафиксировать положение. На подвижной части (каретке, дверях, воротах) есть выступ или упор. Когда механизм доходит до нужного положения, упор нажимает на привод выключателя, контакты переключаются, система получает сигнал. Это чисто механическое срабатывание, без электроники и питания самого датчика.
Концевые выключатели ценят за надежность, простоту монтажа и безотказность работы. Они определяют наличие, прохождение, позиционирование и конец хода объекта. Работают в тяжелых промышленных условиях, где электронные датчики ненадежны. Обычно концевой выключатель не управляет нагрузкой напрямую, а подключается через катушку контактора, реле или вход контроллера, формируя команду для системы управления.
Две логики работы – остановка и сигнализация
Концевой выключатель может выполнять две противоположные задачи в зависимости от типа использованного контакта.
Остановка привода (нормально закрытый контакт НЗ). Контакт НЗ в покое замкнут, через него идет ток на катушку контактора, который держит привод включенным. Когда механизм доходит до крайнего положения и нажимает выключатель, НЗ размыкается, цепь катушки рвется, контактор отпускает, привод останавливается. Так ворота, подъемник, каретка сами останавливаются в крайней точке, не выходя за пределы. Защита от выхода механизма за допустимое положение.
Сигнализация положения (нормально открытый контакт НО). Контакт НО в покое разомкнут. Когда механизм доходит до точки и нажимает выключатель, НО замыкается и подает сигнал системе – «объект здесь», «положение достигнуто». Сигнал идет на лампу, контроллер, счетчик. Так система узнает о достижении положения, но не останавливает привод автоматически. Для индикации, подсчета, запуска следующего действия цикла.
Часто выключатель имеет оба контакта – НЗ и НО одновременно. Тогда один концевой выключатель и останавливает привод (НЗ), и подает сигнал системе (НО) о достижении положения. Выбор логики зависит от задачи: остановить механизм или сообщить о положении, или и то, и другое.
Типы привода – чем механизм нажимает
Fail-safe – почему остановка через НЗ безопаснее
Важный принцип безопасности при использовании концевых выключателей для остановки механизма. Для критических задач остановки используют нормально закрытый контакт НЗ, и это не случайно.
Логика fail-safe (отказобезопасности): контакт НЗ замкнут в норме и держит привод через катушку контактора. Если выключатель сработал (механизм дошел до края) – цепь рвется, привод останавливается. Но если оборвался провод к выключателю, сломался сам выключатель или отошел контакт – цепь тоже рвется, и привод так же останавливается. Любая неисправность приводит к безопасной остановке.
Если бы использовали НО для остановки (замыкание при срабатывании запускает остановку), то при обрыве провода или поломке выключателя сигнал остановки не прошел бы, и механизм выехал бы за крайнее положение – авария. Поэтому для безопасной остановки крайнего положения всегда НЗ: неисправность ведет к остановке, а не к продолжению движения. Это фундаментальный принцип безопасности в автоматике механизмов.
Типичные сценарии применения концевых выключателей
Как выбрать концевой выключатель
- Определить задачу: остановка привода (НЗ контакт) или сигнализация положения (НО контакт), или оба.
- Выбрать тип привода под способ нажатия: рычажный (универсальный, угловой подход), штифтовой (прямой нажим), роликовый (скольжение упора).
- Подобрать IP-защиту под условия: IP20 для чистых мест, IP54 для пыли, влаги, улицы.
- Для критической остановки использовать НЗ контакт по принципу fail-safe.
- Проверить ток и напряжение контактов под цепь управления (через контактор или контроллер).
- Предусмотреть надежное механическое крепление выключателя и точное позиционирование упора.
- Для двух крайних положений механизма взять два выключателя.
Типичные ошибки при подборе концевых выключателей
Использовать НО контакт для критической остановки. При обрыве провода или поломке выключателя сигнал остановки через НО не пройдет, механизм выедет за пределы – авария. Для безопасной остановки крайнего положения только НЗ по принципу fail-safe.
Поставить IP20 в запыленное или влажное место. Незащищенный выключатель забивается пылью, заливается влагой, контакты окисляются, срабатывание становится ненадежным. Для ворот, уличных механизмов, запыленных цехов брать IP54.
Подключить силовую нагрузку напрямую через концевой выключатель. Контакты концевика не рассчитаны на коммутацию двигателя напрямую. Выключатель управляет через катушку контактора, который уже останавливает силовой привод. Не коммутировать двигатель напрямую контактом концевика.
Неточно позиционировать упор относительно привода. Если упор не нажимает привод надежно или нажимает неточно, срабатывание нестабильно, механизм не остановится вовремя. Точно настроить положение выключателя и упора, проверить надежность нажатия.
Что покупают вместе с концевыми выключателями
- Магнитные пускатели и контакторы – силовой аппарат, который останавливает концевой выключатель через катушку
- Кнопки управления – формируют вместе с концевиками схему автоматического цикла
- Микровыключатели – компактная альтернатива для точного контроля положения
- Промежуточные реле – для согласования сигнала концевика со схемой управления
- Светосигнальная арматура – индикация достижения положения
- Реверс-комплекты – для управления реверсивными механизмами с концевиками
- Медный кабель – гибкий кабель для подключения выключателя к щиту
Почему купить концевые выключатели в Лампочке
Менеджеры подбирают концевой выключатель под механизм – тип привода под способ нажатия, IP-защиту под условия, контакты НЗ/НО под задачу остановки или сигнализации. Объяснят принцип fail-safe для безопасной остановки и помогут со схемой через контактор. Все товары оригинальные от официальных дистрибьюторов АСКО-УКРЕМ, Promfactor, для промышленных механизмов. Доставка Новой Почтой по всей Украине, доступен самовывоз из сети магазинов в западной Украине.
-
