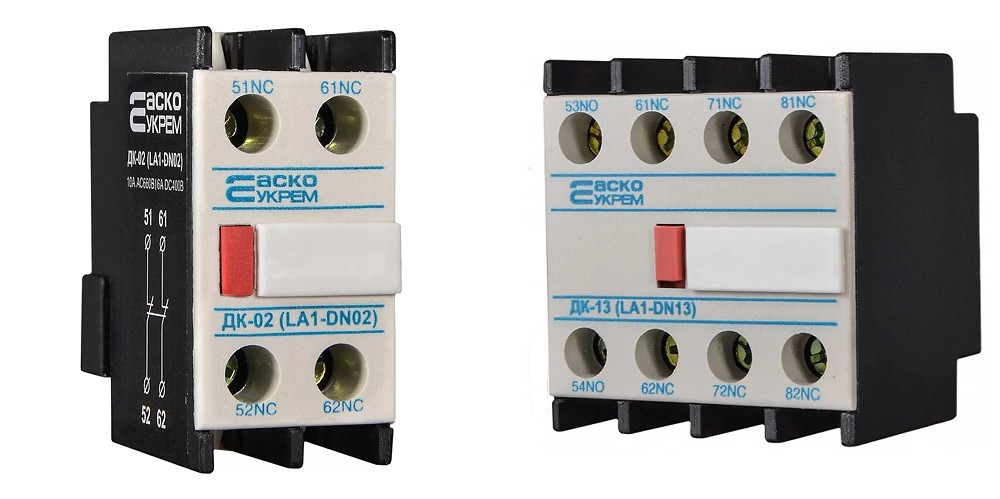

Дополнительные контакты (вспомогательные контактные блоки, приставки) – это навесные аксессуары к магнитным контакторам, которые добавляют дополнительные слаботочные контакты NO (нормально открытые) и NC (нормально закрытые) для логики управления, сигнализации и блокировки. Крепятся спереди (фронтальные) или сбоку (боковые) контактора, переключаются синхронно с главными силовыми контактами через общий подвижный механизм. Не коммутируют силовую нагрузку – только цепи управления током до 6-10 А. В каталоге бренды: Schneider Electric (серии LADN, LA1 для контакторов TeSys D), CHINT (серии F4, NTE для CJX2), Eaton (серия DILM-XHI – DILM32-XHI11 артикул 277376), ABB (серия CA), АСКО-УКРЕМ (серия ДК – ДК-11 / LA1-D11 артикул A0040050009). Категория для электриков и монтажников, собирающих схемы управления двигателями, освещением и автоматикой. Самый дешевый аксессуар в коммутационном оборудовании – от 80 грн, но часто критичный для работы всей схемы.
Что такое дополнительные контакты и зачем они нужны
Базовый контактор имеет фиксированное количество вспомогательных контактов – обычно 1NO или 1NO+1NC, встроенных в корпус. Для простого управления (нажал кнопку – контактор включился, отпустил – выключился) этого хватает. Но реальные схемы требуют больше контактов: один для самоподхвата (чтобы контактор держался после отпускания кнопки "Пуск"), второй для сигнальной лампы "работает", третий для блокировки реверса, четвертый для передачи состояния в SCADA. Встроенных контактов не хватает.
Дополнительный контактный блок расширяет возможности. Приставка LADN22 добавляет 2NO+2NC к контактору, который имел только 1NO. Теперь в схеме есть контакты для самоподхвата, для лампы, для блокировки и для диспетчеризации. Приставка крепится сверху или сбоку контактора и переключается вместе с ним – когда контактор включился, все дополнительные NO замкнулись, все NC разомкнулись.
Чаще всего дополнительные контакты нужны для трех функций. Самоподхват (self-holding) – контакт NO контактора параллельно кнопке "Пуск", чтобы после отпускания кнопки контактор держался сам. Сигнализация – контакт для лампы "включено" или "авария". Блокировка – в реверсивных схемах контакт NC одного контактора разрывает цепь катушки другого, чтобы оба не включились одновременно (это привело бы к КЗ между фазами).
Какие бывают дополнительные контакты – основные типы
Совместимость с контактором – правило подбора
Как и тепловые реле, дополнительные контакты не универсальны. Приставка должна подходить к конкретному бренду и серии контактора, потому что механизм переключения и крепления индивидуальны. Schneider LADN крепится только на TeSys LC1D, CHINT F4 – на CJX2, Eaton DILM-XHI – на DILM, АСКО ДК – на ПМ.
Попытка поставить LADN на CJX2 не удастся – защелки крепления и толкатель механизма переключения разные. Даже если конфигурация 1NO+1NC одинаковая, физически не сядет или не переключится синхронно с контактором. Покупать только парой бренд+серия, как и тепловые реле.
Второе ограничение – количество приставок на один контактор. Обычно можно поставить одну фронтальную плюс одну-две боковые. Если нужно 8-10 дополнительных контактов – контактор не выдержит механическую нагрузку на толкатель, надо выбирать контактор старшей серии с большим количеством встроенных контактов или использовать промежуточное реле с нужным количеством групп.
NO vs NC – нормально открытый и нормально закрытый
Понимание NO и NC критично для правильной схемы. Ошибка с типом контакта – самая частая причина того, что схема не работает или работает наоборот.
NO (Normally Open, нормально открытый, НО). В покое контакт разомкнут, цепи нет. Когда контактор включается – контакт замыкается. Используется для самоподхвата (параллельно кнопке "Пуск"), для лампы "работает", для включения следующего аппарата в каскаде. Логика "когда контактор работает – подать сигнал".
NC (Normally Closed, нормально закрытый, НЗ). В покое контакт замкнут, цепь есть. Когда контактор включается – контакт размыкается. Используется для блокировки реверса (NC одного контактора в цепи катушки другого), для лампы "выключено", для аварийной сигнализации "стоп". Логика "когда контактор работает – снять сигнал".
Классический пример блокировки реверса: контактор "Вперед" имеет NC контакт в цепи катушки контактора "Назад", и наоборот. Когда "Вперед" включено, его NC разомкнуто, катушка "Назад" не может запуститься. Это механически делает невозможным одновременное включение обоих направлений, которое привело бы к межфазному КЗ. Без правильных NC контактов реверсивная схема опасна.
Типичные схемы применения дополнительных контактов
Самоподхват (фиксация включения). Самая распространенная схема. Кнопка "Пуск" без фиксации подает питание на катушку, контактор включается, его NO контакт замыкается параллельно кнопке. Когда кнопку отпускают, питание катушки идет через NO контакт – контактор держится сам. Кнопка "Стоп" (NC) разрывает цепь, контактор отпускает. Нужен 1 NO контакт дополнительно к встроенным.
Сигнализация состояния. NO контакт включает зеленую лампу "работает", NC контакт включает красную лампу "стоп" (горит, когда контактор выключен). Для полной индикации нужно 1NO+1NC дополнительно. В диспетчеризированных объектах эти же контакты передают состояние в SCADA.
Реверсивная схема с блокировкой. Два контактора "Вперед" и "Назад", каждый с NC контактом в цепи катушки противоположного. Плюс механическая блокировка (реверс-комплект). Плюс NO контакты для самоподхвата каждого направления. На два контактора нужно минимум 2NO+2NC дополнительных.
Каскадный пуск. Несколько двигателей включаются последовательно: NO контакт первого контактора подает питание на катушку второго, NO второго – на третий. Так вся линия запускается по очереди нажатием одной кнопки. Для каждого контактора в каскаде нужен 1 NO дополнительно.
Как выбрать дополнительные контакты
- Определить бренд и серию контактора – приставка должна подходить физически (LADN к LC1D, F4 к CJX2, ДК к ПМ).
- Посчитать, сколько дополнительных контактов нужно по схеме: самоподхват (1NO), сигнализация (1NO+1NC), блокировка реверса (1NC), SCADA (1NO).
- Определить тип каждого контакта: NO для "включить при работе", NC для "выключить при работе" или блокировки.
- Выбрать фронтальную приставку, если место спереди свободно, или боковую, если спереди стоит тепловое реле.
- Для слабых сигналов в SCADA (миллиамперы) брать приставку с позолоченными контактами.
- Для логики с задержкой (звезда-треугольник, последовательный пуск) брать приставку с пневматической задержкой.
- Проверить максимальное количество приставок на контактор – обычно не более 1 фронтальной + 1-2 боковых.
Типичные ошибки при подборе дополнительных контактов
Купить приставку другого бренда. CHINT F4 не сядет на Schneider LC1D – защелки крепления и толкатель механизма разные. Даже если конфигурация одинаковая, не пристыкуется. Только парой бренд+серия.
Перепутать NO и NC. Для самоподхвата нужен NO (замыкается при работе), для блокировки реверса – NC (размыкается при работе). Поставил NC вместо NO в схему самоподхвата – контактор не держится после отпускания кнопки. Поставил NO вместо NC в блокировку – оба контактора могут включиться одновременно, КЗ.
Подать силовую нагрузку на дополнительный контакт. Дополнительные контакты рассчитаны на 6-10 А управляющего тока, не на силу. Попытка подключить лампу 100 Вт через дополнительный контакт допустима, но двигатель или нагреватель – нет. Контакт обгорит за несколько включений. Для силовой нагрузки – главные контакты контактора.
Передать слабый сигнал SCADA через обычный контакт. Сигнал ПЛК током 1-5 мА через обычный серебряный контакт может не пройти через оксидную пленку. Диспетчер видит "выключено", когда двигатель работает. Для слабых сигналов – позолоченные контакты.
Поставить слишком много приставок на малый контактор. Три-четыре приставки на контактор 9 А перегружают механизм переключения, толкатель не справляется, контакты срабатывают нечетко. Если нужно много контактов – промежуточное реле или контактор старшей серии.
Что покупают вместе с дополнительными контактами
- Магнитные пускатели и контакторы – основной аппарат, к которому крепится дополнительный контакт
- Модульные контакторы – для них тоже есть приставки дополнительных контактов
- Промежуточные реле – альтернатива, когда нужно много групп контактов
- Тепловые реле – часто конкурируют за фронтальное место на контакторе с приставкой
- Кнопки и сигнальные лампы – для сборки схемы самоподхвата и сигнализации
- Реверс-комплекты – механическая блокировка в дополнение к электрической через NC контакты
- Медный кабель – монтажный провод для управляющих цепей
Почему купить дополнительные контакты в Лампочке
Менеджеры сверяют бренд и серию вашего контактора с приставкой – она должна физически сесть и переключаться синхронно. Помогают посчитать нужное количество и тип контактов NO/NC под вашу схему: самоподхват, сигнализация, блокировка реверса, диспетчеризация. Для слабых сигналов SCADA предлагают позолоченные контакты. Все товары оригинальные от официальных дистрибьюторов Schneider Electric, ABB, Eaton, CHINT, АСКО-УКРЕМ, с гарантией производителя от 12 до 60 месяцев. Доставка Новой Почтой по всей Украине, доступен самовывоз из сети магазинов в западной Украине.
-
