Щитовое оборудование – это корпуса, боксы и шкафы, в которых размещается вся защитная и коммутационная аппаратура электросистемы. Электрощит – это сердце электрики объекта: именно здесь стоят автоматические выключатели, УЗО, счетчик, реле, тут сходятся все линии и отсюда питание расходится по дому. Щит не просто вмещает аппараты, а защищает их от пыли, влаги и повреждений, изолирует человека от токопроводящих частей и организует проводку в аккуратную понятную систему. От правильно выбранного щита зависит безопасность, удобство обслуживания и возможность расширения сети. В каталоге: пластиковые боксы (ABS, поликарбонат), металлические щитки, щитки для счетчиков, монтажные боксы, напольные щиты, щиты ЯРП, мультимедийные щитки, ревизионные дверцы, аксессуары. Бренды Bilmax, Eltis, Adal Pano, CHINT, Schneider Electric, Mutlusan, СКИМ. Категория для сборки распределительных щитов, защиты аппаратуры, организации проводки.
Что такое электрощит и зачем он нужен
Электрощит – это центральный узел электросистемы, где концентрируется вся защитная аппаратура и происходит распределение питания. К щиту заходит вводная линия, в нем стоят автоматы и УЗО на каждую группу, а от него питание расходится по объекту – на освещение, розетки, мощную технику. Щит – это место, где электричеством управляют и где его контролируют.
Сам корпус щита выполняет несколько важных функций. Первая – защита аппаратуры: он прикрывает автоматы, реле, счетчик от пыли, влаги, механических повреждений, которые вывели бы их из строя. Вторая – безопасность людей: корпус изолирует токопроводящие части, чтобы никто случайно не коснулся напряжения, дверцы закрывают доступ к опасным элементам. Третья – организация: щит собирает всю проводку в одно место, где она аккуратно разведена и понятна.
Внутри щита стоит DIN-рейка – металлическая планка стандарта, на которую защелкиваются модульные аппараты: автоматы, УЗО, реле, счетчики. Это унифицированный стандарт, поэтому аппараты разных производителей становятся на одну рейку. Также в щите есть нулевая (N) и заземляющая (PE) шины, куда подключаются соответствующие жилы. Все это делает щит организованным узлом, а не просто коробкой.
Поэтому щит – не второстепенная деталь, а основа надежной и безопасной электросистемы. Правильно выбранный и собранный щит работает десятилетиями, легко обслуживается и позволяет добавлять новые линии. Плохой или малый щит создает проблемы: тесно для аппаратов, трудно обслуживать, некуда расширяться. Выбор щита – важный шаг в обустройстве электрики объекта.
Количество модулей – главный параметр щита
Главный параметр при выборе щита – количество модулей, то есть сколько аппаратов в него поместится. Это определяет, хватит ли места для всей нужной аппаратуры сейчас и для расширения в будущем.
Модуль – это стандартная ширина одного однополюсного автомата на DIN-рейке. Щит на 12 модулей вмещает 12 таких автоматов (или соответствующее количество более широких аппаратов – двухполюсный автомат занимает 2 модуля, УЗО тоже несколько). Боксы бывают на 6, 8, 12, 18, 24, 36 и больше модулей. Чем больше модулей, тем больше аппаратов и линий можно разместить.
Количество модулей подбирают под потребности с запасом. Сначала считают, сколько аппаратов надо сейчас: вводной автомат, УЗО, автоматы на каждую группу (освещение, розетки комнат, кухня, мощная техника). Потом добавляют запас на будущее расширение – новые линии, дополнительные аппараты. Экономить на размере не стоит: лучше взять щит с запасом, чем потом менять на больший, когда не хватит места.
Типовой ориентир: для небольшой квартиры хватает щита на 12-18 модулей, для дома – на 24-36 и больше в зависимости от количества линий. Для сложных систем со многими группами, реле, автоматикой берут большие щиты с запасом. Правильно подсчитанное количество модулей с запасом – основа удобного щита, где есть место для всего и для расширения.
Какие бывают щиты и боксы
Материал и класс защиты IP – под условия
Два параметра определяют, где щит можно ставить: материал корпуса и класс защиты IP. Выбор зависит от условий эксплуатации – в сухой комнате, влажном месте или на улице.

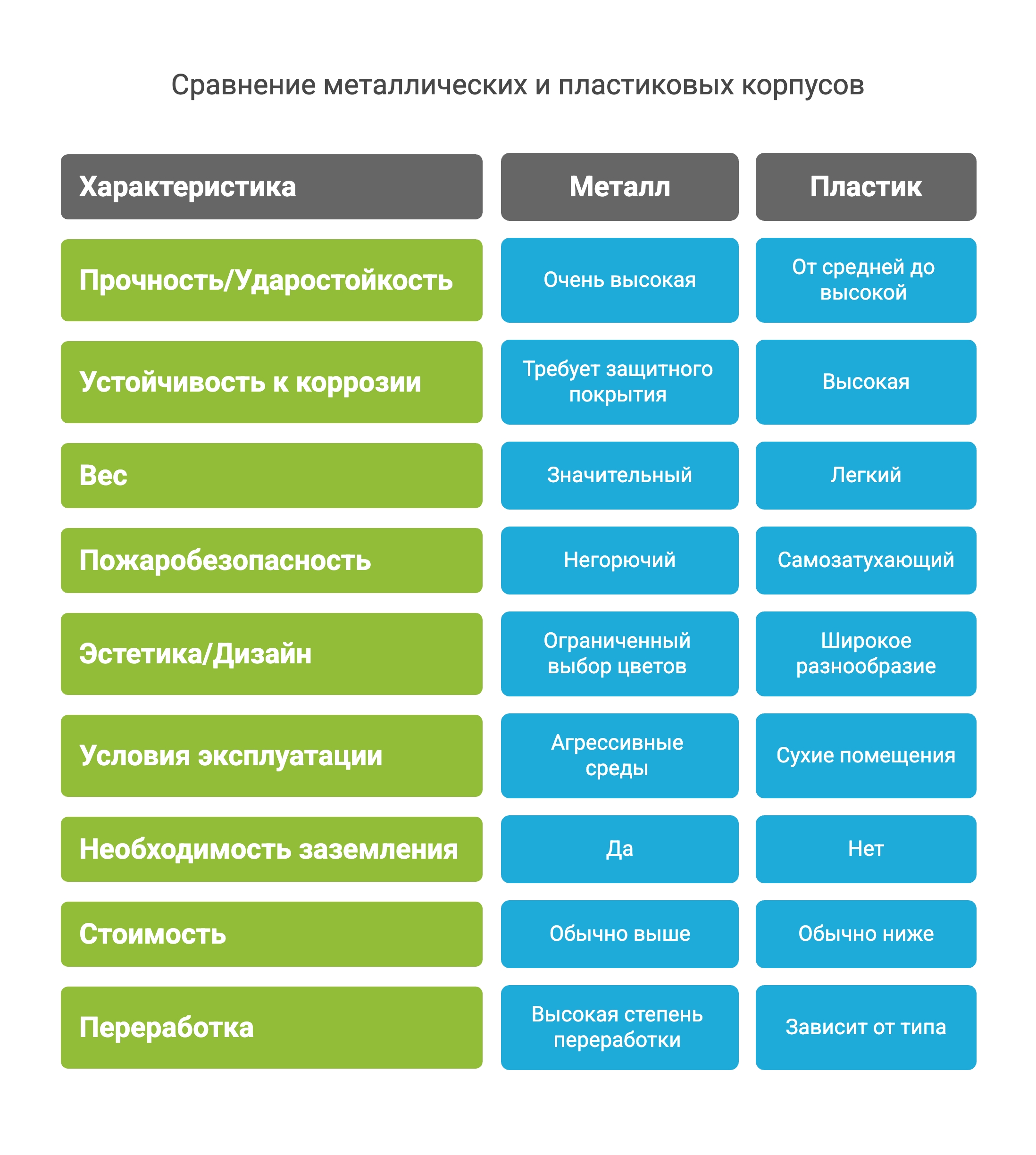

Материал – пластик или металл. Пластиковый бокс (ABS, поликарбонат) легкий, эстетичный, не ржавеет, не блокирует сигнал (важно для мультимедийных), не проводит ток. Качественный пластик самозатухающий и не желтеет. Подходит для квартир, офисов, жилья. Металлический щиток прочнее, устойчивее к ударам и механическим воздействиям, для ответственных, промышленных объектов, гаражей, мест с риском повреждения. Выбор по условиям: эстетика и легкость – пластик, прочность – металл.

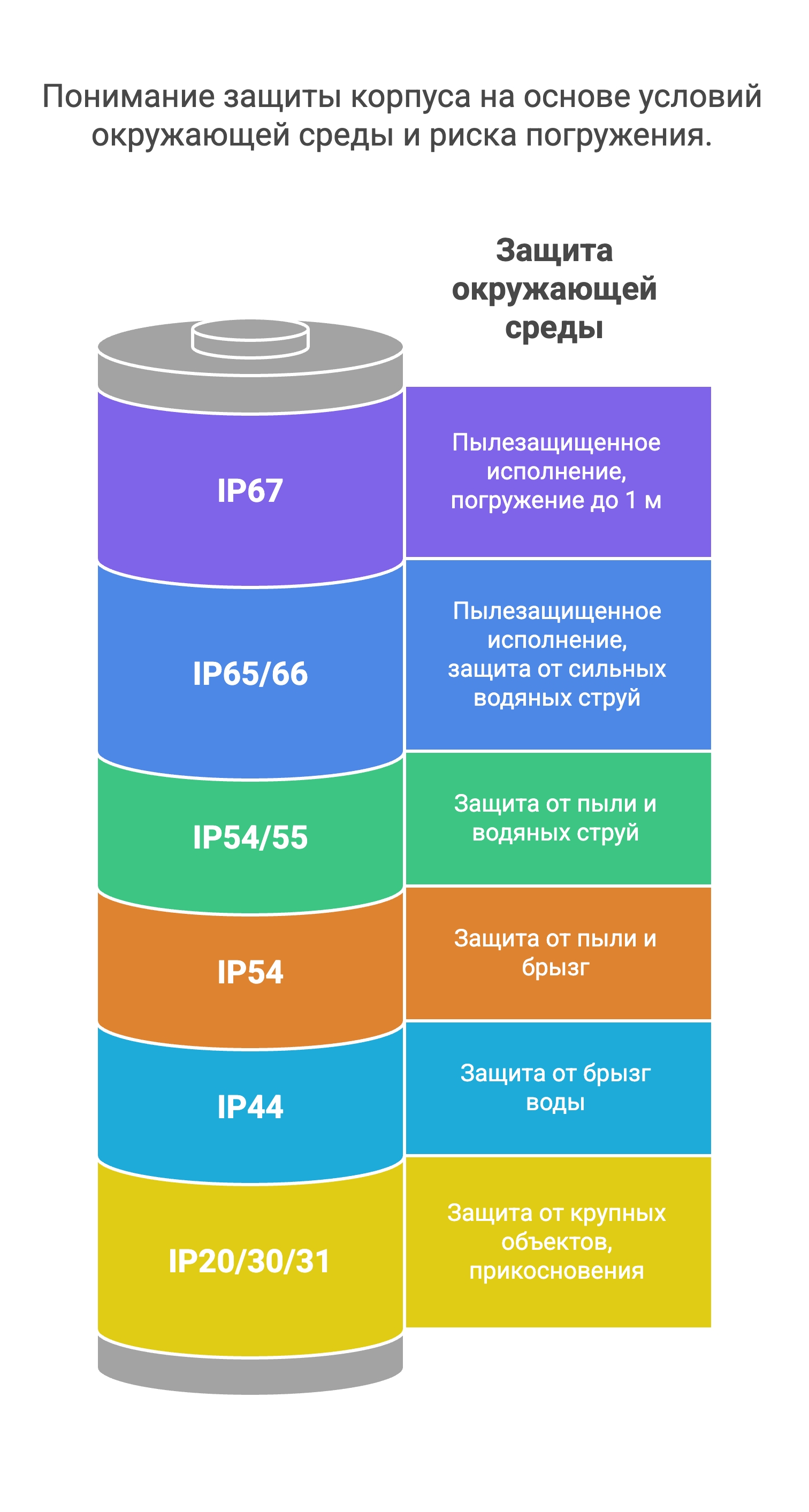

Класс защиты IP. Показывает, насколько корпус защищен от пыли и влаги. IP20-IP31 для сухих помещений (квартира, офис) – базовая защита от пыли. IP54-IP65 для влажных и запыленных мест (ванная, подвал, улица, производство) – защита от брызг, струй воды, пыли. Чем суровее условия, тем выше IP нужен. Для улицы и влаги обязательно IP54 и выше, иначе влага попадет внутрь и выведет аппаратуру из строя.
Сочетание материала и IP дает правильный выбор под место. Для квартирного щита – пластиковый бокс IP20-IP31. Для уличного или в подвале – герметичный бокс IP65, часто металлический. Для производства – металлический с нужным IP. Согласование корпуса с условиями эксплуатации гарантирует, что щит надежно защитит аппаратуру и прослужит годами.
Типичные сценарии применения щитов
Как выбрать щитовое оборудование
- Подсчитать количество модулей под все аппараты с запасом на расширение (квартира 12-18, дом 24-36+).
- Выбрать материал: пластик для квартир и офисов, металл для промышленных и ответственных объектов.
- Подобрать класс защиты IP под условия: IP20-31 для сухих комнат, IP54-65 для влаги и улицы.
- Определить тип монтажа: встроенный в стену для эстетики, накладной для простоты.
- Для счетчика выбрать специальный щиток с окошком и замком под тип счетчика.
- Проверить комплектацию: наличие DIN-рейки, нулевой и заземляющей шин.
- Для слаботочных сетей выбрать мультимедийный щит с вентиляцией, отдельно от силового.
Типичные ошибки при подборе щитов
Взять щит без запаса модулей. Щит, заполненный впритык, не дает места для новых линий и аппаратов, при расширении придется менять на больший. Брать щит с запасом модулей на будущее. Лучше чуть больший сейчас, чем замена потом, когда не хватит места.
Поставить пластиковый бокс IP20 на улицу. Корпус без влагозащиты на улице пропустит влагу, которая выведет аппаратуру из строя и создаст опасность. Для улицы и влажных мест брать герметичный бокс IP54-65, часто металлический. Класс защиты должен соответствовать условиям эксплуатации.
Пренебречь качеством пластика. Дешевый пластик желтеет, крошится, может поддерживать горение при аварии. Брать боксы из качественного ABS или поликарбоната – самозатухающего, не желтеющего. Качество корпуса влияет на безопасность и долговечность щита.
Совместить силовую и слаботочную части в одном щите. Силовая часть наводит помехи на роутер и сетевое оборудование. Профессиональные электрики советуют разносить силовой щит и мультимедийный в разные корпуса. Если вместе – через гибридный щит с перегородкой, но лучше отдельно.
Что покупают вместе с щитовым оборудованием
- Автоматические выключатели – основная аппаратура, монтируемая в щит на DIN-рейку
- УЗО и дифавтоматы – защита от утечки тока в щите
- Счетчики электроэнергии – для учета, ставящегося в специальный щиток
- Клеммы и соединители – для подключения проводки в щите
- Медный кабель – для ввода и разводки линий в щите
- Реле напряжения – защитная автоматика для монтажа в щит
- Низковольтное оборудование – вся модульная аппаратура для щита
Почему купить щитовое оборудование в Лампочке
Менеджеры помогают подобрать щит по количеству модулей с запасом, материалу и классу защиты под условия, типу монтажа. Подскажут, сколько модулей надо для ваших линий, когда брать металл, а когда пластик, какой IP для улицы. Помогут с выбором щитка под счетчик и комплектацией. Все товары оригинальные от официальных дистрибьюторов Bilmax, Eltis, Adal Pano, CHINT, Schneider Electric, Mutlusan. Доставка Новой Почтой по всей Украине, доступен самовывоз из сети магазинов в западной Украине.
-
Врезной или накладной щиток - как выбрать тип монтажа?
-
IP20 или IP54/IP55 - какой класс защиты нужен для щитка?
-
ABS-пластик, поликарбонат или термостойкий пластик - какой материал корпуса выбрать?
-
Прозрачная, дымчатая или непрозрачная дверца щитка - в чём разница?
-
Что такое "щиток с розетками" и чем он отличается от обычного?
