Тумблеры (рычажные переключатели, тумблерные выключатели) – это аппараты управления и сигнализации для коммутации цепей управления и вспомогательного освещения. Тумблер – компактный рычажный переключатель, где положение задается маленьким рычагом, который перекидывается пальцем. Это самый простой переключатель для аппаратуры, приборов, тестовых схем, где надо включить-выключить питание или переключить режим небольшой цепи. В отличие от промышленных переключателей 22 мм для пультов, тумблер предназначен для монтажа в корпус прибора или панель. В каталоге бренды: АСКО-УКРЕМ (MTS-111 двухпозиционный без фиксации, MTS-123 трехпозиционный без фиксации, RLS-202 двухпозиционный ON-ON), LEMANSO (LSW22 двухпозиционный ON-ON, LSW23, LSW28 трехпозиционные с фиксацией, LSW25 с фиксацией, LSW26 6pin, LSW30 малый). Металлические и пластиковые, ON-OFF, ON-ON, ON-OFF-ON, с фиксацией и без. Категория для аппаратуры, приборов, вспомогательного освещения, тестовых схем.
Что такое тумблер и где он применяется

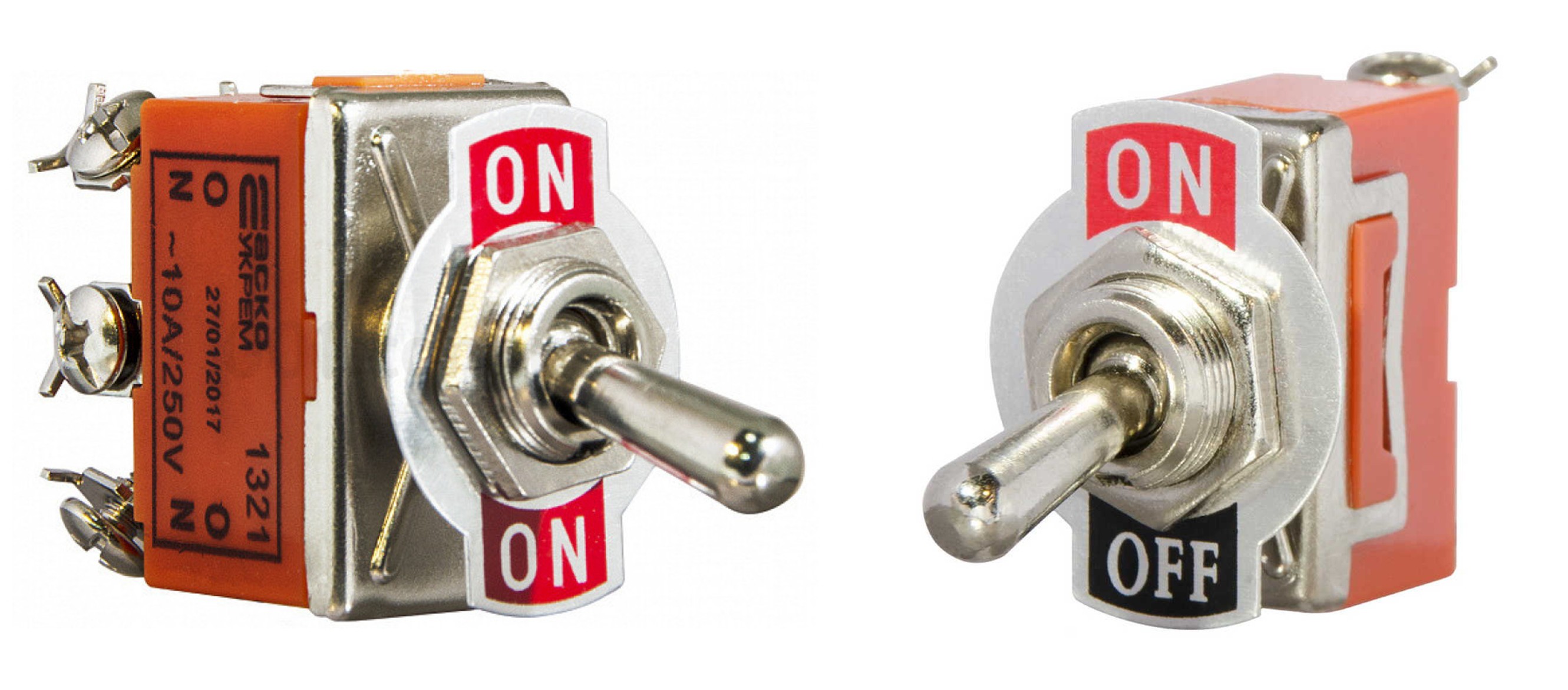

Тумблер – самый простой и компактный рычажный переключатель. Маленький рычаг перекидывается пальцем в одно из двух-трех положений, замыкая соответствующие контакты. Название происходит от английского tumble (перекидываться) – рычаг перекидывается из одного положения в другое. Это классический переключатель, знакомый по тумблерам на старой аппаратуре, пультах, приборах.
Сфера применения – вспомогательные цепи, не силовая нагрузка. Тумблеры коммутируют цепи управления, вспомогательное освещение станков и оборудования, переключают режимы в приборах и установках, включают питание небольших блоков автоматики и тестовых схем. Это не выключатель для двигателя или мощной нагрузки, а переключатель малых цепей аппаратуры.
Тумблер монтируется в корпус прибора или панель – в прямоугольное или круглое отверстие, фиксируется гайкой. Простой монтаж, надежная механика, компактность. Для аппаратуры, где нужен недорогой и надежный переключатель малой цепи, тумблер – оптимальный выбор. Он проще и дешевле промышленного переключателя 22 мм, но и рассчитан на меньшие токи и вспомогательные задачи.
Расшифровка ON-OFF, ON-ON, ON-OFF-ON
Маркировка тумблера описывает его положения и количество состояний. Понимание этих обозначений критично для правильного выбора.
ON-OFF – два положения, включено-выключено. Самый простой тумблер: одно положение замыкает цепь (ON), второе размыкает (OFF). Обычный выключатель питания. Рычаг вверх – включено, вниз – выключено. Для простого включения-выключения прибора или цепи.
ON-ON – два положения, переключение между двумя цепями. Оба положения что-то замыкают, но разные цепи. Рычаг вверх – первая цепь, вниз – вторая. Нет положения «выключено» – всегда активна одна из двух. Для переключения между двумя режимами, источниками, нагрузками. АСКО RLS-202, LEMANSO LSW22.
ON-OFF-ON – три положения с нейтралью. Три состояния: верхняя цепь (ON), выключено посередине (OFF), нижняя цепь (ON). Рычаг имеет центральное нейтральное положение. Для выбора между двумя режимами с возможностью выключить оба. LEMANSO LSW23, LSW28, LSW30. Универсальнее ON-ON благодаря нейтрали.
Скобки в маркировке – фиксация или моментальное действие
Тонкость маркировки, которую часто не замечают: скобки вокруг ON показывают, фиксируется ли положение.
ON без скобок – с фиксацией. Положение фиксируется: перекинул рычаг – он там остался, держит состояние, пока не перекинешь назад. Как обычный выключатель: включил и пошел. LEMANSO LSW23, LSW25, LSW28 с фиксацией. Для состояний, которые должны держаться: включение прибора, выбор режима. Большинство тумблеров с фиксацией – это стандарт для включения.
(ON) в скобках – без фиксации, моментальное действие. Положение активно только пока держишь рычаг, после отпускания он возвращается в нейтраль. Как кнопка: нажал-отпустил. АСКО MTS-111 (ON)-OFF, MTS-123 (ON)-OFF-(ON) без фиксации. Для толчковых команд, тестирования, кратковременного включения. Рычаг сам возвращается назад.
Пример: маркировка «(ON)-OFF-(ON)» означает трехпозиционный тумблер, где оба крайних положения без фиксации – рычаг возвращается в центральный OFF после отпускания. Это для толчкового управления на две стороны (например, кратковременное движение вперед-назад). А «ON-OFF-ON» без скобок – те же три положения, но с фиксацией: перекинул и осталось. Скобки – ключ к пониманию поведения тумблера.
Какие бывают тумблеры
Тумблер vs кнопка vs промышленный переключатель
Тумблер занимает свое место среди элементов управления, отличаясь от кнопки и промышленного переключателя 22 мм.
Тумблер vs кнопка. Кнопка нажимается и дает импульс (без фиксации) или фиксируется нажатием. Тумблер перекидывается рычагом. Тумблер с фиксацией удобнее для длительного включения – видно по положению рычага, включено или нет. Кнопка компактнее и привычнее для пультов. Для включения прибора рычагом – тумблер, для команды нажатием – кнопка.
Тумблер vs промышленный переключатель 22 мм. Промышленный переключатель прочнее, на большие токи, с IP-защитой, для ответственного управления на пульте. Тумблер проще, дешевле, для аппаратуры и вспомогательных цепей. Для промышленного щита управления – переключатель 22 мм, для включения прибора или вспомогательного освещения – тумблер.
Тумблер – выбор для аппаратуры, приборов, вспомогательных и тестовых цепей, где нужен компактный надежный рычажный переключатель малой цепи. Он не конкурирует с промышленными переключателями на мощных пультах, а закрывает нишу простого и дешевого переключения в аппаратуре.
Типичные сценарии применения тумблеров
Как выбрать тумблер
- Определить количество положений: ON-OFF (вкл-выкл), ON-ON (переключение двух цепей), ON-OFF-ON (три с нейтралью).
- Определить фиксацию: с фиксацией (ON без скобок) для длительного состояния, без фиксации ((ON) в скобках) для моментального действия.
- Проверить маркировку на скобки – они показывают, фиксируется положение или возвращается назад.
- Выбрать материал: металлический для надежности и частого переключения, пластиковый для простых бытовых задач.
- Подобрать ток и напряжение под цепь – тумблеры для вспомогательных цепей, не для силовой нагрузки.
- Определить количество контактов (pin) под схему переключения.
- Проверить тип монтажного отверстия – прямоугольное или круглое под вашу панель.
Типичные ошибки при подборе тумблеров
Не заметить скобки в маркировке. «(ON)-OFF» и «ON-OFF» выглядят похоже, но первый без фиксации (рычаг возвращается), второй с фиксацией (остается). Внимательно читать скобки: для включения прибора нужна фиксация, для толчка – без нее.
Поставить тумблер на силовую нагрузку. Тумблеры рассчитаны на вспомогательные цепи малого тока, не на двигатель или мощный нагреватель. Для силовой нагрузки нужен выключатель или контактор соответствующей мощности, не тумблер.
Перепутать ON-ON и ON-OFF-ON. ON-ON всегда замыкает одну из двух цепей, без выключения. ON-OFF-ON имеет центральное выключение. Если нужна возможность выключить обе цепи – нужен ON-OFF-ON с нейтралью, не ON-ON.
Взять пластиковый для интенсивного использования. Пластиковый тумблер при частом переключении изнашивается быстрее металлического. Для аппаратуры с интенсивным использованием брать металлический, надежнее и долговечнее.
Что покупают вместе с тумблерами
- Кнопки управления – для команд нажатием рядом с переключением тумблером
- Переключатели – клавишные и промышленные для других задач управления
- Светосигнальная арматура – сигнальные лампы для индикации состояния
- Монтажные боксы и корпуса – для размещения аппаратуры с тумблерами
- Аксессуары управления – крепления, колпачки, маркировка
- Освещение – лампы вспомогательного освещения, которые включает тумблер
- Медный кабель – монтажный провод для цепей управления
Почему купить тумблеры в Лампочке
Менеджеры помогают выбрать тумблер под задачу – количество положений, с фиксацией или без, металлический или пластиковый, объясняют маркировку ON-OFF-ON и значение скобок. Подскажут, когда нужна фиксация, а когда моментальное действие, и чем тумблер отличается от кнопки и промышленного переключателя. Все товары оригинальные от официальных дистрибьюторов АСКО-УКРЕМ, LEMANSO, с надежной механикой. Доставка Новой Почтой по всей Украине, доступен самовывоз из сети магазинов в западной Украине.
-
Что означает маркировка ON-OFF-ON на тумблере?
-
Чем отличается тумблер на 2 контакта от тумблера на 3 контакта?
-
Можно ли использовать обычный тумблер на улице или в лодке?
-
Что такое тумблер на 6 контактов?
-
Почему тумблер "щелкает" обратно (без фиксации)?
