Щитове обладнання – це корпуси, бокси і шафи, у яких розміщується вся захисна і комутаційна апаратура електросистеми. Електрощит – це серце електрики об'єкта: саме тут стоять автоматичні вимикачі, ПЗВ, лічильник, реле, тут сходяться всі лінії і звідси живлення розходиться по будинку. Щит не просто вміщує апарати, а захищає їх від пилу, вологи і пошкоджень, ізолює людину від струмопровідних частин і організовує проводку в акуратну зрозумілу систему. Від правильно обраного щита залежить безпека, зручність обслуговування і можливість розширення мережі. У каталозі: пластикові бокси (ABS, полікарбонат), металеві щитки, щитки для лічильників, монтажні бокси, підлогові щити, щити ЯРП, мультимедійні щитки, ревізійні дверцята, аксесуари. Бренди Bilmax, Eltis, Adal Pano, CHINT, Schneider Electric, Mutlusan, СКІМ. Категорія для збирання розподільних щитів, захисту апаратури, організації проводки.

Що таке електрощит і навіщо він потрібен

Електрощит – це центральний вузол електросистеми, де концентрується вся захисна апаратура і відбувається розподіл живлення. До щита заходить ввідна лінія, у ньому стоять автомати і ПЗВ на кожну групу, а від нього живлення розходиться по об'єкту – на освітлення, розетки, потужну техніку. Щит – це місце, де електрикою керують і де її контролюють.

Сам корпус щита виконує кілька важливих функцій. Перша – захист апаратури: він прикриває автомати, реле, лічильник від пилу, вологи, механічних пошкоджень, які вивели б їх з ладу. Друга – безпека людей: корпус ізолює струмопровідні частини, щоб ніхто випадково не торкнувся напруги, дверцята закривають доступ до небезпечних елементів. Третя – організація: щит збирає всю проводку в одне місце, де вона акуратно розведена і зрозуміла.

Усередині щита стоїть DIN-рейка – металева планка стандарту, на яку защіпуються модульні апарати: автомати, ПЗВ, реле, лічильники. Це уніфікований стандарт, тому апарати різних виробників стають на одну рейку. Також у щиті є нульова (N) і заземлююча (PE) шини, куди підключаються відповідні жили. Усе це робить щит організованим вузлом, а не просто коробкою.

Тому щит – не другорядна деталь, а основа надійної і безпечної електросистеми. Правильно обраний і зібраний щит працює десятиліттями, легко обслуговується і дозволяє додавати нові лінії. Поганий чи замалий щит створює проблеми: тісно для апаратів, важко обслуговувати, нема куди розширюватися. Вибір щита – важливий крок в облаштуванні електрики об'єкта.

Кількість модулів – головний параметр щита

Головний параметр при виборі щита – кількість модулів, тобто скільки апаратів у нього поміститься. Це визначає, чи вистачить місця для всієї потрібної апаратури зараз і для розширення в майбутньому.

Модуль – це стандартна ширина одного однополюсного автомата на DIN-рейці. Щит на 12 модулів вміщує 12 таких автоматів (чи відповідну кількість ширших апаратів – двополюсний автомат займає 2 модулі, ПЗВ теж кілька). Бокси бувають на 6, 8, 12, 18, 24, 36 і більше модулів. Чим більше модулів, тим більше апаратів і ліній можна розмістити.

Кількість модулів підбирають під потреби з запасом. Спочатку рахують, скільки апаратів треба зараз: ввідний автомат, ПЗВ, автомати на кожну групу (освітлення, розетки кімнат, кухня, потужна техніка). Потім додають запас на майбутнє розширення – нові лінії, додаткові апарати. Економити на розмірі не варто: краще взяти щит з запасом, ніж потім міняти на більший, коли забракне місця.

Типовий орієнтир: для невеликої квартири вистачає щита на 12-18 модулів, для будинку – на 24-36 і більше залежно від кількості ліній. Для складних систем з багатьма групами, реле, автоматикою беруть великі щити з запасом. Правильно підрахована кількість модулів з запасом – основа зручного щита, де є місце для всього і для розширення.

Які бувають щити і бокси

Матеріал і клас захисту IP – під умови

Два параметри визначають, де щит можна ставити: матеріал корпусу і клас захисту IP. Вибір залежить від умов експлуатації – у сухій кімнаті, вологому місці чи на вулиці.

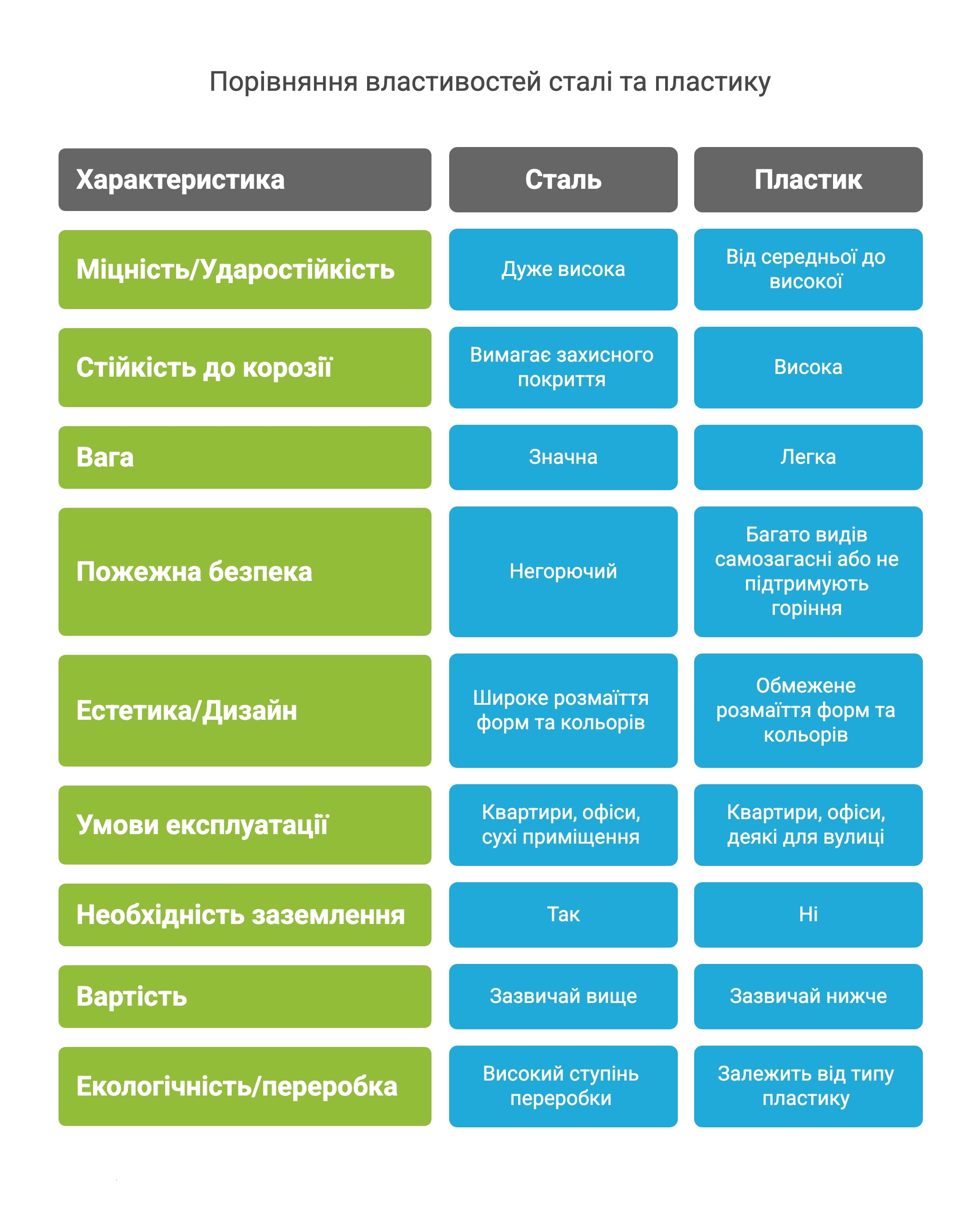

Матеріал – пластик чи метал. Пластиковий бокс (ABS, полікарбонат) легкий, естетичний, не іржавіє, не блокує сигнал (важливо для мультимедійних), не проводить струм. Якісний пластик самозатухаючий і не жовтіє. Підходить для квартир, офісів, житла. Металевий щиток міцніший, стійкіший до ударів і механічних впливів, для відповідальних, промислових об'єктів, гаражів, місць з ризиком пошкодження. Вибір за умовами: естетика і легкість – пластик, міцність – метал.

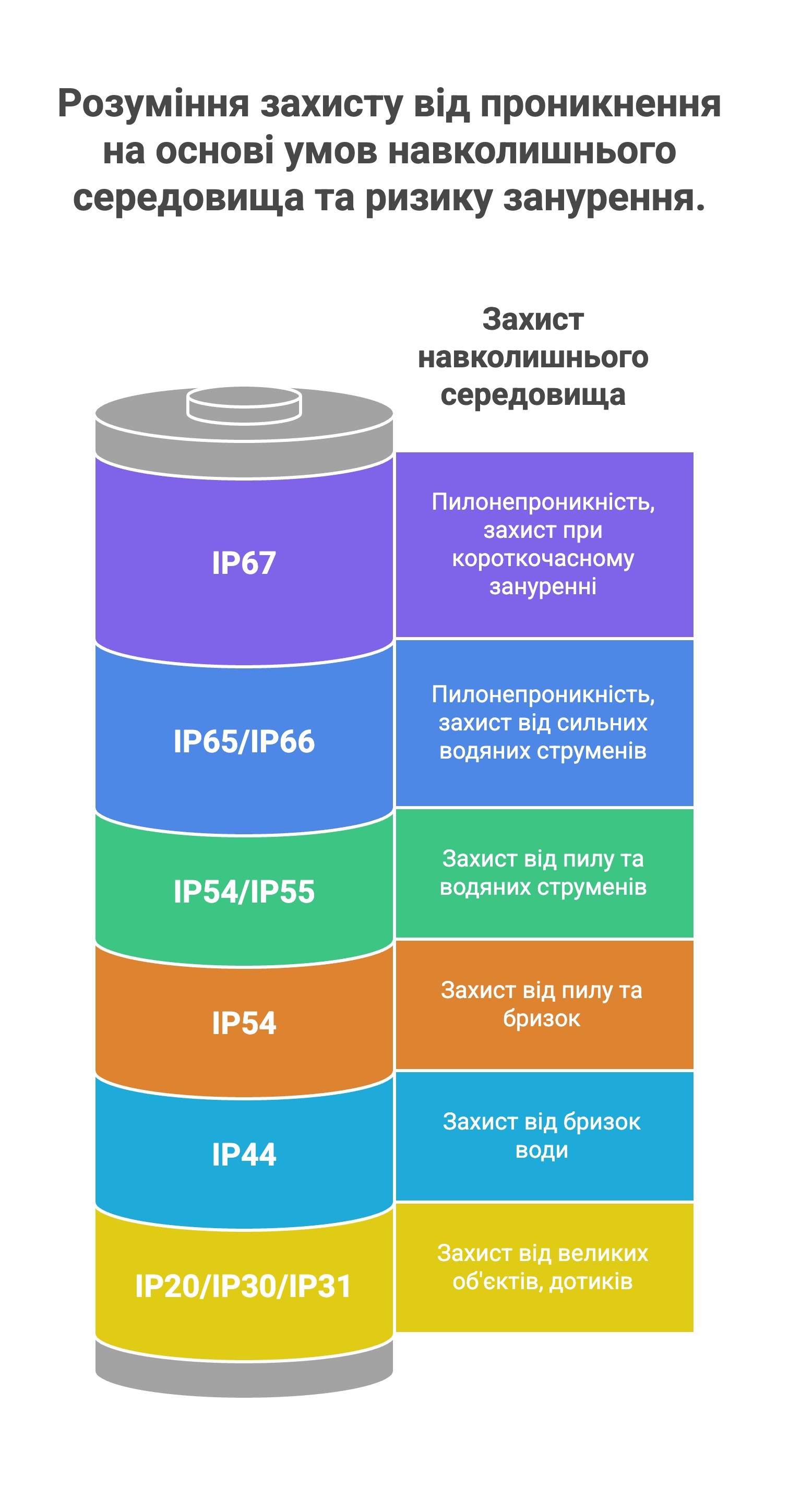

Клас захисту IP. Показує, наскільки корпус захищений від пилу і вологи. IP20-IP31 для сухих приміщень (квартира, офіс) – базовий захист від пилу. IP54-IP65 для вологих і запилених місць (ванна, підвал, вулиця, виробництво) – захист від бризок, струменів води, пилу. Чим суворіші умови, тим вищий IP потрібен. Для вулиці і вологи обов'язково IP54 і вище, інакше волога потрапить усередину і виведе апаратуру з ладу.

Поєднання матеріалу і IP дає правильний вибір під місце. Для квартирного щита – пластиковий бокс IP20-IP31. Для вуличного чи в підвалі – герметичний бокс IP65, часто металевий. Для виробництва – металевий з потрібним IP. Узгодження корпусу з умовами експлуатації гарантує, що щит надійно захистить апаратуру і прослужить роками.

Типові сценарії застосування щитів

Як обрати щитове обладнання

1. Підрахувати кількість модулів під усі апарати з запасом на розширення (квартира 12-18, будинок 24-36+).
2. Обрати матеріал: пластик для квартир і офісів, метал для промислових і відповідальних об'єктів.
3. Підібрати клас захисту IP під умови: IP20-31 для сухих кімнат, IP54-65 для вологи і вулиці.
4. Визначити тип монтажу: вбудований у стіну для естетики, накладний для простоти.
5. Для лічильника обрати спеціальний щиток з віконцем і замком під тип лічильника.
6. Перевірити комплектацію: наявність DIN-рейки, нульової і заземлюючої шин.
7. Для слабострумних мереж обрати мультимедійний щит з вентиляцією, окремо від силового.

Типові помилки при підборі щитів

Взяти щит без запасу модулів. Щит, заповнений упритул, не дає місця для нових ліній і апаратів, при розширенні доведеться міняти на більший. Брати щит із запасом модулів на майбутнє. Краще трохи більший зараз, ніж заміна потім, коли забракне місця.

Поставити пластиковий бокс IP20 на вулицю. Корпус без вологозахисту на вулиці пропустить вологу, яка виведе апаратуру з ладу і створить небезпеку. Для вулиці і вологих місць брати герметичний бокс IP54-65, часто металевий. Клас захисту має відповідати умовам експлуатації.

Знехтувати якістю пластику. Дешевий пластик жовтіє, крихне, може підтримувати горіння при аварії. Брати бокси з якісного ABS чи полікарбонату – самозатухаючого, що не жовтіє. Якість корпусу впливає на безпеку і довговічність щита.

Поєднати силову і слабострумну частини в одному щиті. Силова частина наводить завади на роутер і мережеве обладнання. Професійні електрики радять розносити силовий щит і мультимедійний у різні корпуси. Якщо разом – через гібридний щит з перегородкою, але краще окремо.
