Боксы с монтажной панелью

Монтажные боксы (часто обозначаемые как ЩМП — щиты с монтажной панелью) — это универсальные корпуса, предназначенные для установки нестандартного, крупногабаритного оборудования или сборки схем любой сложности. Главное отличие таких изделий от модульных щитов — отсутствие предустановленных DIN-реек. Вместо них внутри находится сплошная металлическая или пластиковая панель, на которой можно закрепить приборы в произвольном порядке. Клиенты решают купить монтажный бокс для сборки шкафов автоматики, силовых пунктов распределения, а также для размещения слаботочного оборудования (видеонаблюдения, СКУД).

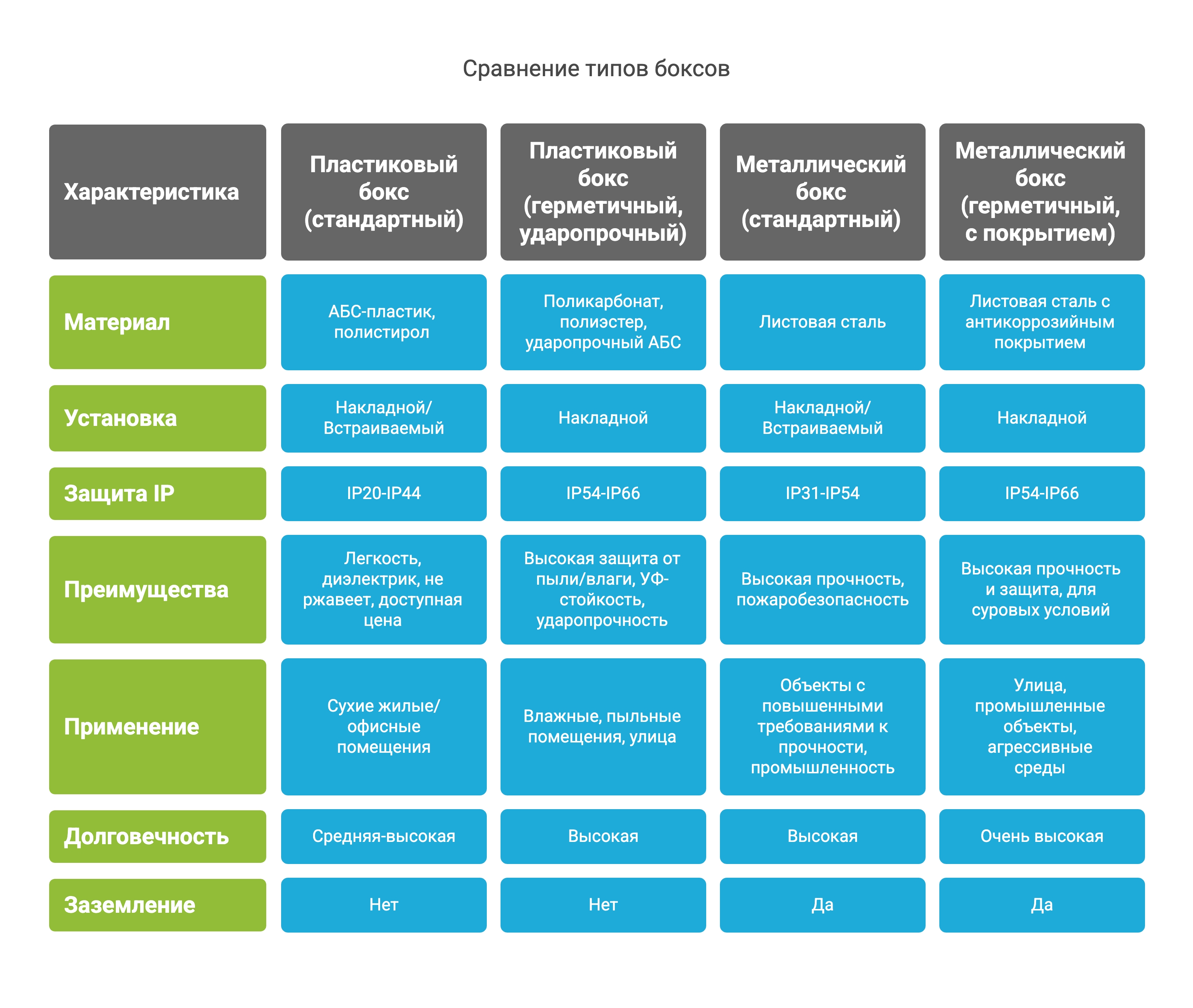

В каталоге магазина представлены корпуса из листовой стали (сварные) и прочного пластика (ABS, поликарбонат). Металлические шкафы отличаются высокой прочностью, экранирующими свойствами и пожаробезопасностью. Пластиковые модели не подвержены коррозии, радиопрозрачны (подходят для Wi-Fi) и не требуют заземления корпуса. Выбор степени защиты варьируется от IP31 для помещений до IP65 для эксплуатации на улице.

Как выбрать монтажный бокс за 30 секунд

• Материал: Металл — для жестких условий, производства и антивандальной защиты. Пластик — для влажных помещений, улицы (если стойкий к УФ) и радиооборудования.
• Габариты: Разложите оборудование на плоскости, измерьте занимаемую площадь и добавьте запас 20-30% для удобства разводки проводов.
• Защита (IP): Для офиса/дома хватит IP31-IP40. Для улицы, склада, подвала — строго IP54-IP65 (защита от пыли и струй воды).
• Панель: Проверьте тип монтажной панели. Оцинкованная панель лучше, так как обеспечивает "массу" для заземления приборов без дополнительных проводов.

Где используются щиты с монтажной панелью

Свободная компоновка делает эти боксы незаменимыми для многих задач:

• Промышленная автоматизация: установка контроллеров (ПЛК), реле, блоков питания и частотных преобразователей.
• Слаботочные системы: монтаж видеорегистраторов, коммутаторов, источников бесперебойного питания (ИБП).
• Силовое распределение: сборка вводных панелей с нестандартными рубильниками и предохранителями.
• Учет электроэнергии: установка габаритных или нестандартных счетчиков.
• Телекоммуникации: размещение активного и пассивного сетевого оборудования.

Ключевые характеристики, на которые обратить внимание

При покупке корпуса ЩМП важно учитывать технические детали:

• Толщина металла. Качественный щит должен быть изготовлен из стали толщиной не менее 0.8–1.0 мм (для малых размеров) и до 1.5–2.0 мм (для больших), чтобы панель не прогибалась.
• Качество уплотнителя. Герметичность двери обеспечивается наливным полиуретановым уплотнителем, который не должен терять эластичность на морозе.
• Заземление. В металлических моделях должны быть предусмотрены омедненные шпильки на двери и корпусе.
• Покрытие. Порошковая краска (обычно RAL 7035) защищает от ржавчины. Для улицы лучше выбирать полиэфирное покрытие.
• Ввод кабеля. Наличие лючка снизу или выбиваемых отверстий для установки сальников.

Распространенные ошибки при монтаже

Ошибки при сборке могут нарушить герметичность и безопасность:

• Сверление отверстий под кабель без установки гермовводов (сальников). Это сводит степень защиты IP к нулю и создает риск перетирания кабеля.
• Игнорирование заземления монтажной панели и дверцы металлического шкафа.
• Установка оборудования вплотную к стенкам, без зазоров для вентиляции и укладки проводов.
• Использование невлагостойкого металлического щита на улице (быстрая коррозия).

Что покупают вместе

Для сборки щита с монтажной панелью вам понадобятся:

• Сальники (кабельные вводы) для герметизации.
• Перфорированный короб (кабель-канал) для организации проводки.
• DIN-рейки (крепятся саморезами к панели при необходимости).
• Изоляторы-стойки для шин.
• Маркировка и стяжки.
• Клеммные колодки.

Почему заказывают на Lampochka.net.ua

Наш интернет-магазин предлагает надежные корпусные решения для любых проектов:

• Большой выбор типоразмеров монтажных боксов (металл и пластик) в наличии.
• Гарантия качества: прочные корпуса с надежными замками и петлями.
• Возможность подобрать щит с нужным классом защиты IP.
• Квалифицированная помощь в выборе аксессуаров для монтажа.
• Быстрая доставка по всей Украине, включая крупногабаритные шкафы.
• Честные цены и скидки для монтажников и оптовиков.

Обеспечьте профессиональную защиту вашему оборудованию. Выберите подходящий монтажный бокс в нашем каталоге и оформите заказ для оперативной отправки.
