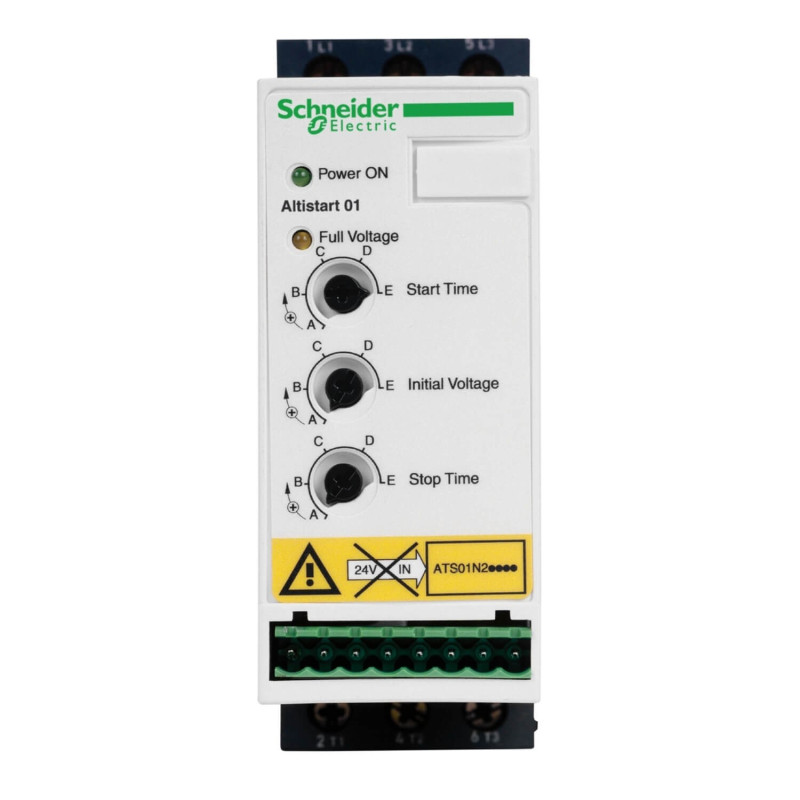

Устройство плавного пуска ATS01 9A 400В, Schneider Electric ATS01N209QN

Устройство плавного пуска ATS01N209QN (9A, 380...415В):

предназначен для ограничения пускового момента и обеспечения плавного пуска и торможения асинхронных двигателей механизмов, для которых не требуется большой пусковой момент.

Устройство обеспечивает управление двумя фазами двигателя (трехфазного с напряжением питания двигателя от 380 до 415 В, 50/60 Гц) для ограничения пускового момента.

Устройство оснащено:

 - потенциометром для настройки времени пуска;

 - потенциометром для настройки времени торможения;

 - потенциометром для настройки начального уровня напряжения;

 - светодиод сигнализации "Устройство под напряжением";

 - светодиодом сигнализации "Номинальное напряжение питания двигателя";

 - соединительным клеммником:

 - 2 дискретных входа для команд ПУСК/СТОП двигателя;

 - 1 дискретный вход для функции BOOST;

 - 1 дискретный выход окончания пуска;

 - 1 релейный выход неисправности питания или остановки двигателя.

Встроенное реле байпас позволяет управлять внешним байпас-контактором для перехода на прямое питание от сети после окончания пуска.

Использование данного устройства обеспечивает контролируемый, безударный плавный пуск, позволяющий:

 - исключить механические удары, которые являются причиной преждевременного износа двигателя;

 - снизить затраты на ремонт;

 - сократить простои оборудования.

Устройство чрезвычайно компактно, легко в настройке, соответствует нормам МЭК/EN 60947_4_2, сертификатам UL, CSA, C-Tick, CCC и ГОСТ.

Рекомендовано для следующих простых приложений:

 - конвейеры;

 - ленточные транспортеры;

 - насосы;

 - вентиляторы;

 - компрессоры;

 - автоматические двери;

 - небольшие портальные краны;

 - ременные механизмы.
