Силовой алюминиевый кабель Южкабель АСБл-10 3х185

Расшифровка аббревиатуры:

• А — токопроводящая жила изготовлена из алюминия;
• С — свинцовая наружная изоляционная оболочка;
• Б — броня из стальных оцинкованных лент;
• л — в подушке под броней слой из полиэтилентерефталатых лент.

Применение

Кабель АСБл-10 — это силовой бронированный лентами кабель с алюминиевой жилой. Применяется для электроснабжения электрических машин большой мощности, промышленных объектов и крупных предприятий.

Прокладка и эксплуатация бронированного кабеля может проходить в замкнутых помещениях и сооружениях, снаружи вдоль стен и фасадов здания, а также в грунте или под землей. Провод не поддается растяжению и гарантирует безопасность, так как отсутствует риск возникновения деформации.

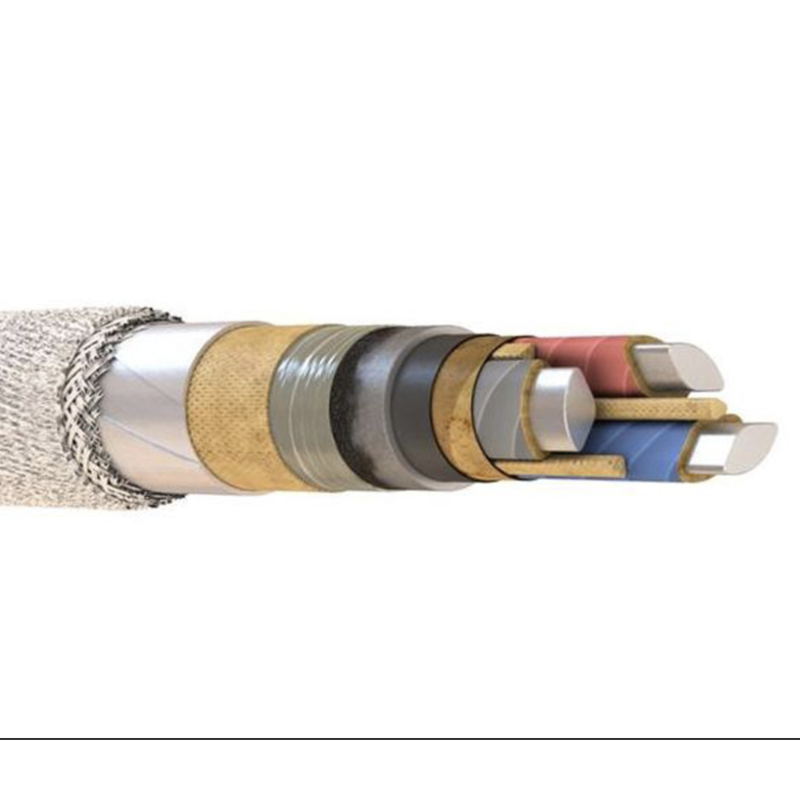

Конструкция

1. Кабель имеет круглую форму и состоит из трех жил с поперечным сечением 185 мм2. Токопроводящие жилы имеют многопроводную структуру секторной формы.
2. Фазная изоляция изготовлена из бумаги с водоотталкивающей пропиткой. Каждая жила имеет индивидуальную изоляцию разных цветов и цифровую маркировку.
3. Джгуты для поддержания формы кабеля закладываются между жилами, для обеспечения прочной конструкции и избегания образования пустот во время изгиба.
4. Поясная изоляция укладывается плотным слоем на жилы со жгутами.
5. Экран из токопроводящего материала (металлической пленки) защищает кабель от наводок других источников излучения электромагнитных полей.
6. Оболочка из прессованного свинца защищает от проникновения влаги и механических нагрузок.
7. Антикоррозионная лента — предотвращает влияние агрессивных веществ, способных навредить кабелю.
8. Броня состоит из двух металлических лент, чтобы избежать разрушения рабочих элементов и их изоляции от механических повреждений.
9. Наружный покров из волокнистых материалов защищает броню от коррозии.

Технические и эксплуатационные особенности:

• Номинальное напряжение — 10кВ;
• Возможность использовать при диапазоне температур окружающей среды — от -50 до +50°С;
• Максимально допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +90°С;
• Предельная температура при коротком замыкании (4 мин) — 200°С;
• Не требует предварительного подогрева кабеля для монтажа и прокладки при температуре не ниже 0°С;

Технические характеристики, комплектация и внешний вид изделия могут изменяться производителем без уведомления, в зависимости от партии.
