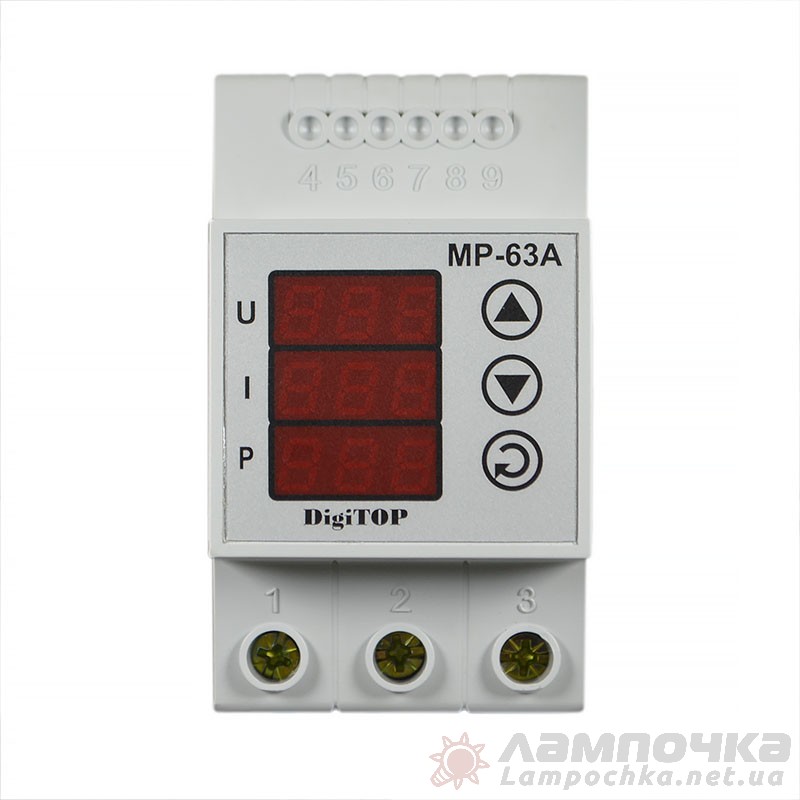

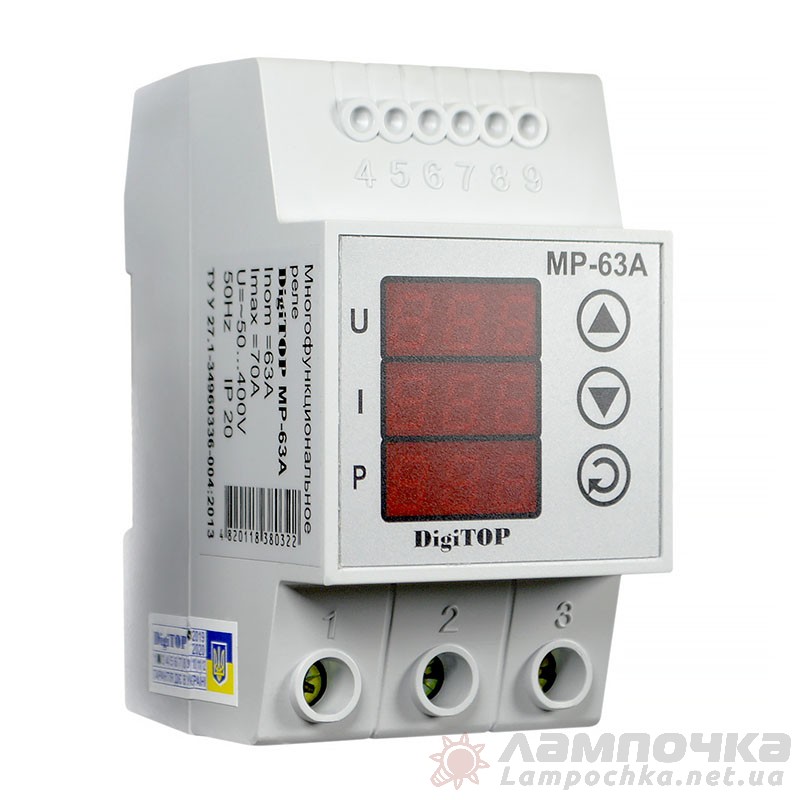

Реле напряжения DigiTOP на DIN-рейку MP-63A (63-80А) многофункциональное

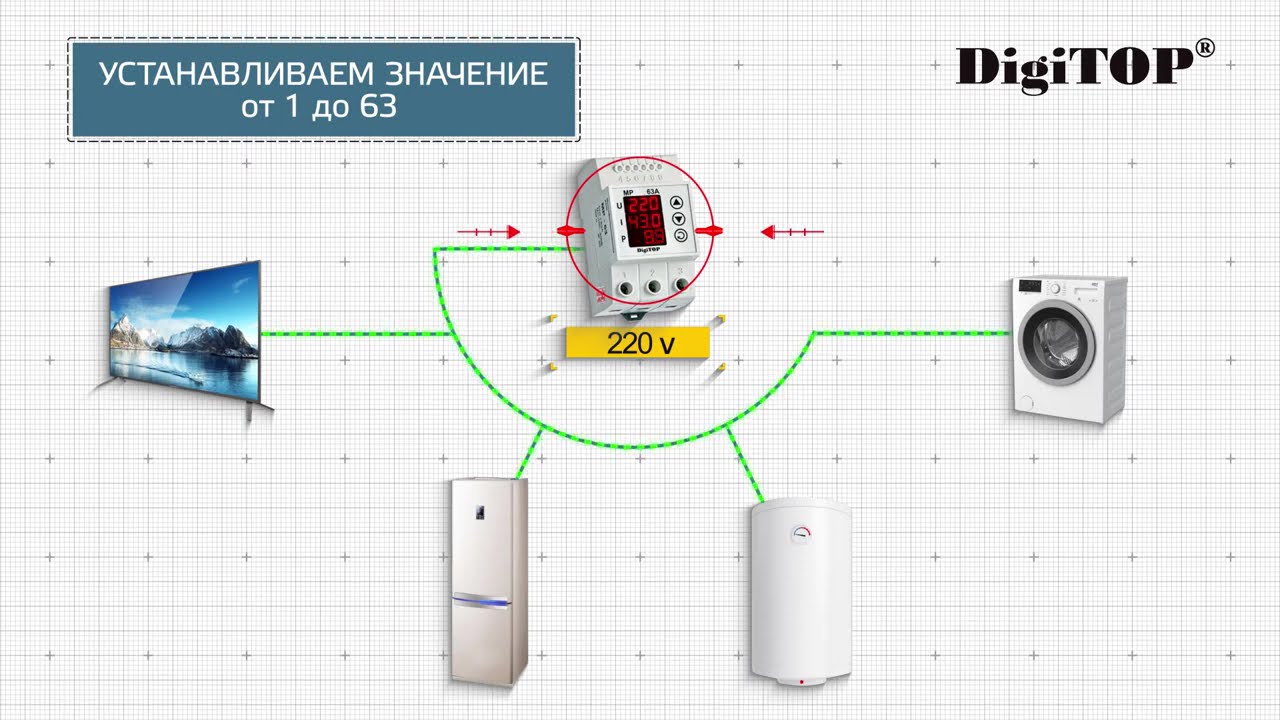

Многофункциональное реле DigiTOP — предназначено для защиты электрических приборов и бытовой техники от недопустимых отклонений, которые могут привести до повреждения электропотребителей или возгорания. С помощью данного устройства есть возможность ограничить уровень электропотребления всего дома. Многофункциональное реле работает по принципу отсекателя: при превышении указанных значений — отключает нагрузку.

Данное устройство оборудовано функциями шести разных приборов:

• Реле напряжения — постоянно анализирует напряжение в сети, удерживая его в указанных пределах. При выходе напряжения за верхний или нижний установленный предел происходит аварийное отключение, а при нормализации напряжения, реле автоматически подключит нагрузку.
• Реле контроля тока — следит за потребляемым током подключенной нагрузки. При превышении максимального тока, нагрузка мгновенно отключается. Включение нагрузки производится с помощью кнопки на передней панели прибора.
• Реле ограничения мощности — измеряет и постоянно контролирует активную или полную мощность нагрузки;
• Вольтметр — воспроизводит на цифровом экране текущее значение сетевого напряжения.
• Амперметр — воспроизводит на цифровом экране текущее значение потребляемого тока.
• Ваттметр — воспроизводит на цифровом экране текущее значение потребляемой мощности.

Одно многофункциональное реле DigiTOP MP-63A предотвращает аварийные ситуации только для однофазной сети 220 Вольт. В случае необходимости защитить трехфазную сеть помещения — используется одновременно три устройства DigiTOP MP-63A, отдельно для каждой фазы(А, Б, С).

Корпус прибора выполнен из негорючего поликарбоната. Реле также оснащено термодатчиком, который защищает компоненты от перегрева.

Контроль напряжения и сила тока в электросети производится микроконтроллером, он незамедлительно реагирует на изменения и точно управляет устройством. Измерение тока осуществляется с помощью встроенного трансформатора тока, а на выходе прибора установлено электромагнитное реле, которое выполняет коммутацию нагрузки.

Преимущества данного устройства и его применения:

• Высокое качество производства и работы;
• Точность измерения параметров;
• Высокая транзитная мощность — защита нагрузки до 15кВт;
• Компактные габариты и большая функциональность прибора;
• Отдельные каналы защиты по току и напряжению;

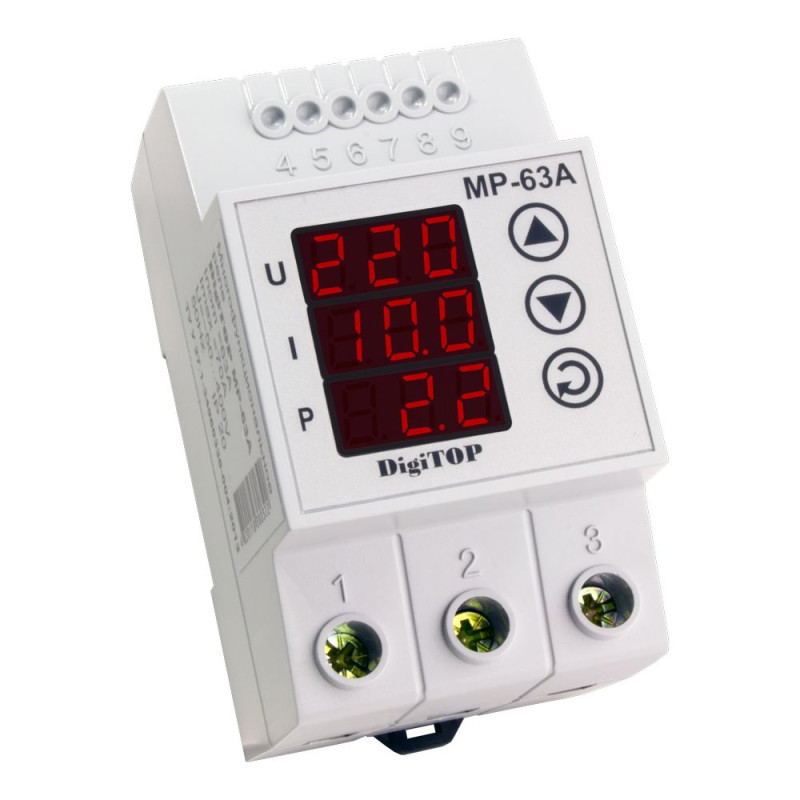

• Одновременная индикация трех разных значений сети и нагрузки, что дает возможность осуществлять визуальный контроль.

Монтаж устройства производится в распределительный щиток на DIN-рейку шириной 35мм, реле занимает место под три модуля. Сечение подключаемого проводника должно быть не более 16мм². А длина контактной части — 14мм.

Технические и эксплуатационные особенности:

• Максимально допустимый нагрев внутри корпуса не должен превышать +80°С, иначе произойдет аварийное отключение нагрузки;
• Допустимая температура окружающей среды при монтаже от -5°С...+45°С
• Время задержки включения нагрузки — 3-600 с;
• Время задержки отключения нагрузки при превышении установленных значений — 0-240с.

Технические характеристики, комплектация и внешний вид изделия могут изменяться производителем без уведомления в зависимости от партии
