Кабель бронированный алюминиевый АВБбШв 4х50 Южнокабель

Расшифровка аббревиатуры кабеля АВБбШв:

• А — алюминиевые токопроводящие жилы;
• В — жили изготовлены в поливинилхлоридной оболочке;
• Б — броня из двух стальных лент;
• б — отсутствует защитная подушка между слоем брони и токопроводящими жилами;
• Шв — наружный покров представляет прессованный шланг из поливинилхлоридного пластика.

Применение кабеля

Кабель АВБбШв является силовым алюминиевым проводником для подключения различных стационарных устройств в сети напряжения, который в основном применяется на промышленных, энергетических и коммунальных объектах.

Силовой кабель АВБбШв широкого применения. Он может использоваться в умеренном, холодном и тропическом климате или в помещениях с повышенным уровнем влаги и загрязненности, на пожаро- и взрывоопасных объектах, а также на открытых участках электросети. Посредством этой проводки прокладывают как горизонтальные, так и вертикальные электрические магистрали в грунте, туннелях, каналах и шахтах.

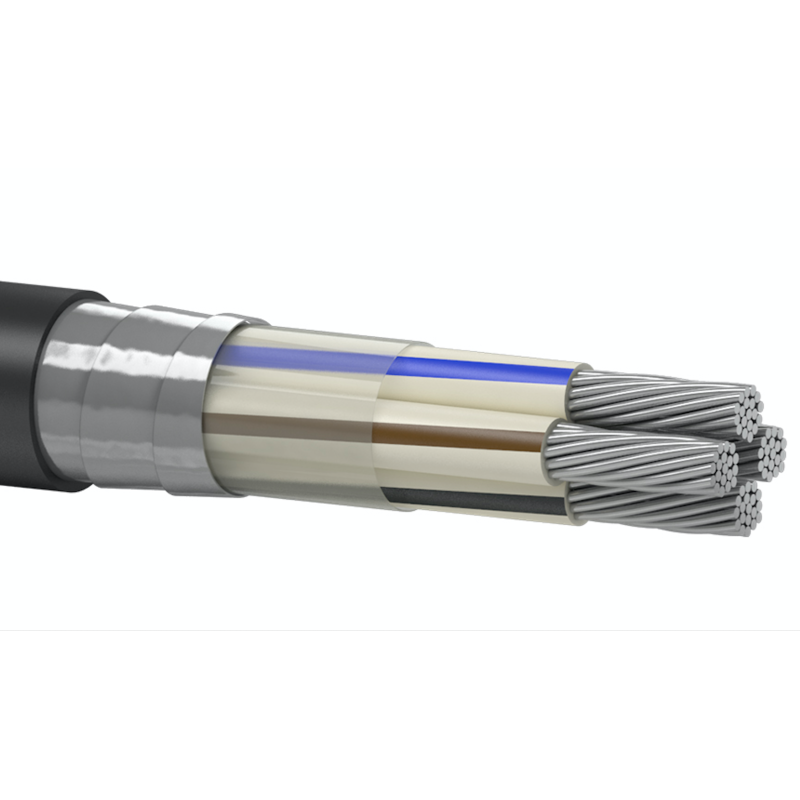

Конструкция кабеля

Кабель имеет круглую форму сечения и состоит из 4 монолитных алюминиевых жил, которые изолируются поливинилхлоридным пластиком каждая. Для удобного использования кабеля при монтажных работах, изоляция жилы имеет маркировку по цвету.

Основные цвета маркировка изоляции кабеля:

• нулевая жила — голубой или синий;
• фазная проволока — обычно обозначается красным, коричневым, черным, серым;
• жила заземление — зеленый или желтый с зеленой полосой.

Защитный покров изготовлен по типу БбШв: двойная ленточная броня из оцинкованной стали покрывает изолированные жилы, а сверху оболочка из шлангового ПВХ-пластика.

Технические и эксплуатационные особенности:

• Возможность использовать в диапазоне температур окружающей среды от -50 до +50°С;
• Максимально допустимый нагрев проводящих ток жил в аварийном состоянии не должен превышать +90°С и продолжительность работы в таком режиме не более 8 часов в сутки или 1000 часов за весь срок эксплуатации;
• Максимальная температура во время короткого замыкания (4сек.) - +160°С;
• Срок службы 30 лет;
• Расчетный внешний диаметр кабеля — 33 мм ±10%;
• Минимальный радиус изгиба — 247,5 мм.

Технические характеристики, комплектация и внешний вид изделия могут изменяться производителем без уведомления, в зависимости от партии.
