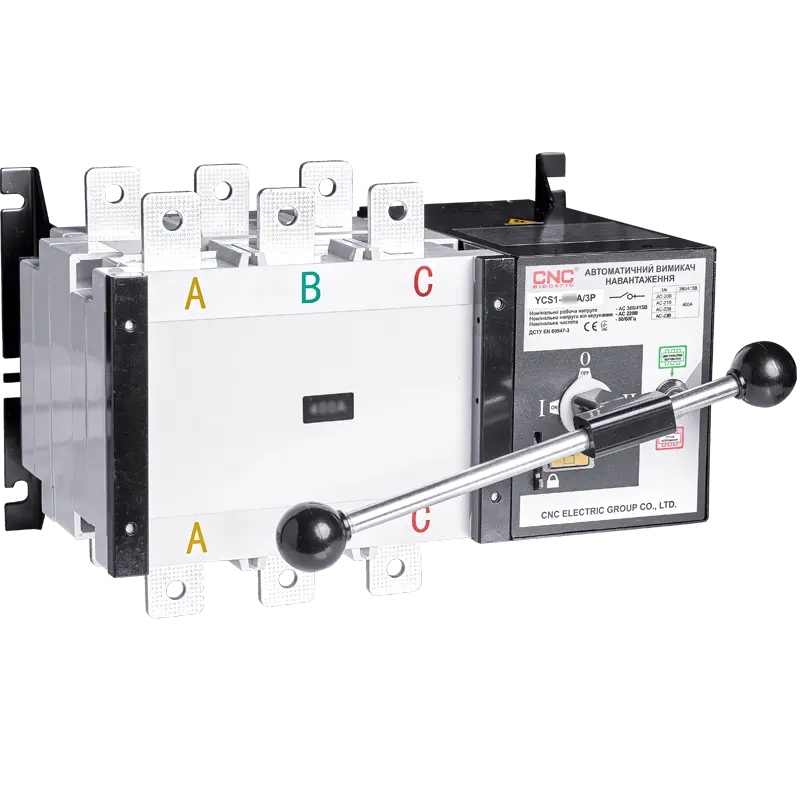

Автоматический выключатель перекидной нагрузки (мотор-рубильник) YCS1-2500А/3Р, АС415V, CNC

Выключатели нагрузки YCS1 предназначены для выполнения ручных и дистанционных операций включения/выключения электрических сетей переменного тока номинальной величины до 3200 А, частотой 50/60 Гц, номинальным напряжением до 415 В. Выключатели нагрузки осуществляют переключение между двумя линиями питания, а также

Техническое описание YCS1
Автоматический выключатель нагрузки состоит из двухвыключателей нагрузки типа YCHGL (ТМ «CNC»), электрического механизма переключения и блока управления (контроллера). Механизм переключения работает так, чтобы избежать невозможного одновременного включения двух выключателей нагрузки (т.е. двух линий питания), обеспечивая надежную механическую и электрическую блокировку. Работа механизма переключения может производиться в ручном режиме, с помощью дистанционного управления или в автоматическом режиме.

Функциональные возможности YCS1
1. Механическая и электрическая блокировка выключателей нагрузки и их включение общим приводом делает невозможным одновременное включение двух линий.
2. Имеет специальный контакт для использования в системе пожарной безопасности.
3. Предусмотрена возможность работы в автоматическом режиме по принципу автоматического ввода резерва.
4. Дополнительный сухой контакт для пуска генератора (работа АВР).
5. Имеются дополнительные контакты состояния выключателя нагрузки, которые позволяют использовать в схеме управления световые и звуковые индикаторы состояния устройства.
6. Электрическая блокировка (выключение схемы дистанционного управления) с помощью ключа.
7. Защелка под замок, обеспечивающая одновременно и электрическую, и механическую блокировку.
8. Вывод питания оперативного тока на клеммы устройства упрощает построение схемы сигнализации в распределительном шкафу
