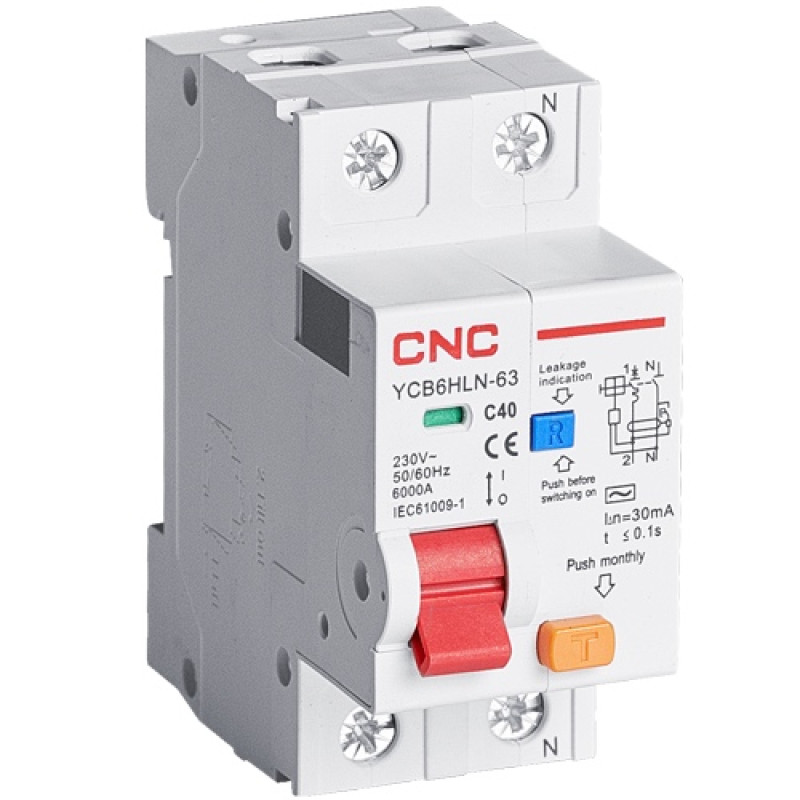

Дифференциальный автоматический выключатель YCB6HLN-63, 1P N, 30mA, 6kA, C40A, CNC (Б00034870)

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, объединяющее в одном корпусе функции автоматического выключателя и УЗО. То есть. он позволяет защитить контролируемую цепь от токов перегрузки и токов короткого замыкания (функции автоматического выключателя) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания вследствие нарушения изоляции токопроводящих частей электроустановки. Конструктивно дифавтоматы изготавливаются из диэлектрического материала и имеют задвижку для установки на DIN-рейку. Для однофазной сети 220В выпускаются двухполюсные дифавтоматы. К клеммам верхних полюсов подключается фазный и нулевой проводник питающей сети, а к зажимам нижних полюсов - фазный и нулевой проводник от нагрузки. При этом в зависимости от марки производителя и серии они для своей установки на DIN-рейку могут занимать как два, так и больше модулей. Для трехфазной сети 380В выпускаются четырехполюсные дифавтоматы. К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам три фазные провода и ноль от нагрузки.
