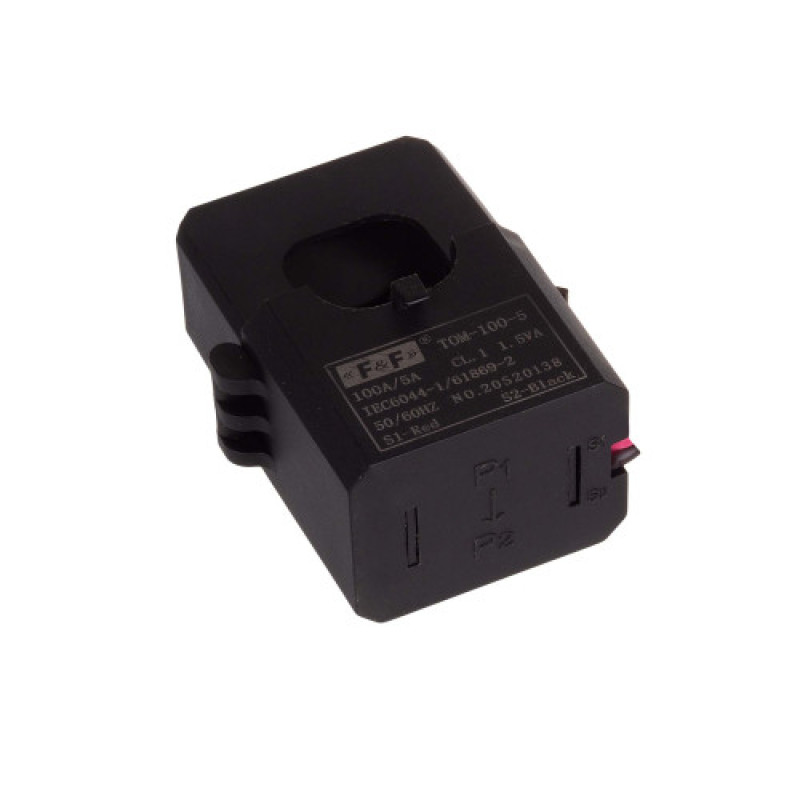

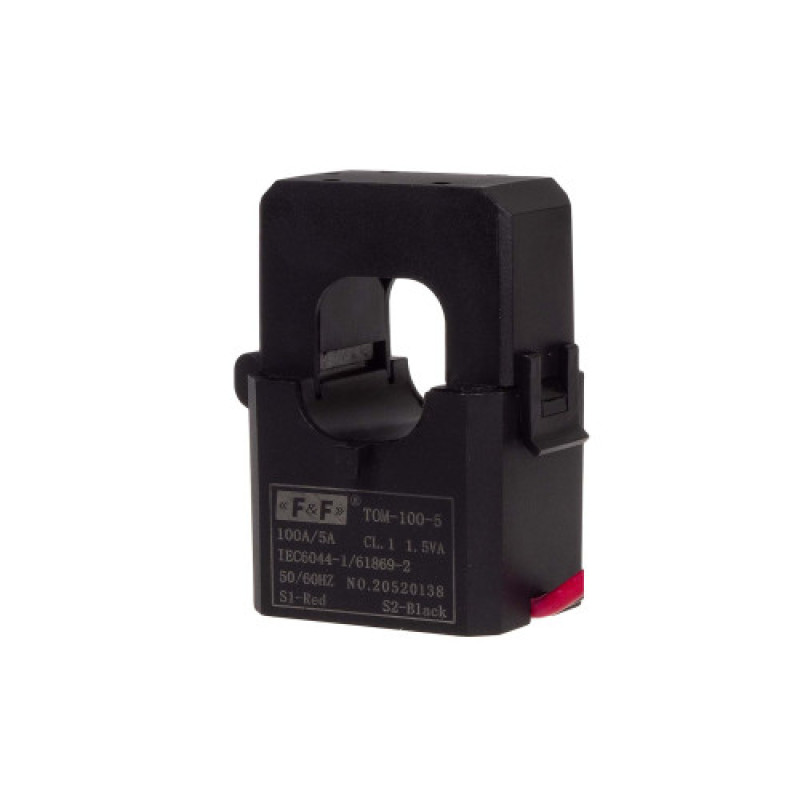

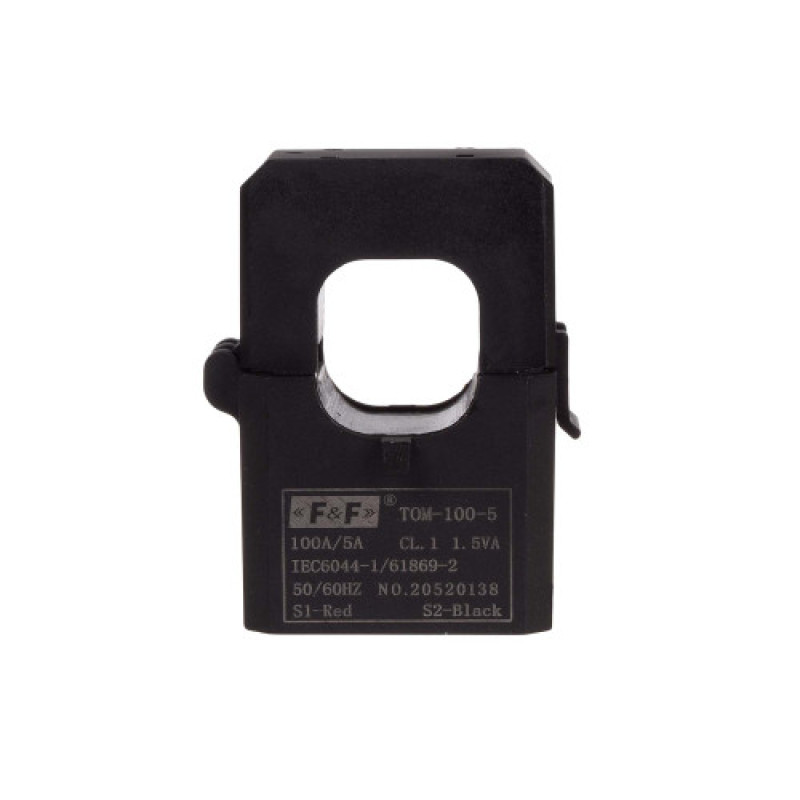

Трансформатор тока измерительный TOM-100-5 100/5 с разборным сердечником F&F

Трансформатор тока служит пропорциональному изменению больших токов на меньшие значения, адаптированные к диапазонам измерений контрольно-измерительных приборов.
Как работает миниатюрный трансформатор тока с открытым корпусом ТОМ?
Провод с измеряемым током проходит через основное отверстие трансформатора (Р1/Р2), что эквивалентно одному витку первичной обмотки. Выходы S1 и S2 вторичной обмотки подключаются к зажимам измерительного. электрической цепи контрольного или измерительного прибора.
Коэффициент сил токов в обеих обмотках является постоянной величиной.
Это постоянный коэффициент IPn/ISn = N, где
IPn – номинальный первичный ток;
ISn – номинальный вторичный ток;N – значение трансформации.
По величине тока, протекающего по вторичной обмотке, можно определить величину тока, протекающего по первичной обмотке :
ISm * N = IPm, гдеISm – измеренный первичный ток;
IPm – вторичный измеряемый ток.
ВНИМАНИЕ !
К кругу вторичного ток рекомендуется подключать провод диаметром не менее 2,5 мм?.
Заземление клеммы S2 рекомендуется.
Запрещается отключать круг вторичного тока во время работы трансформатора (есть риск поражения электрическим током или повреждение устройства).
