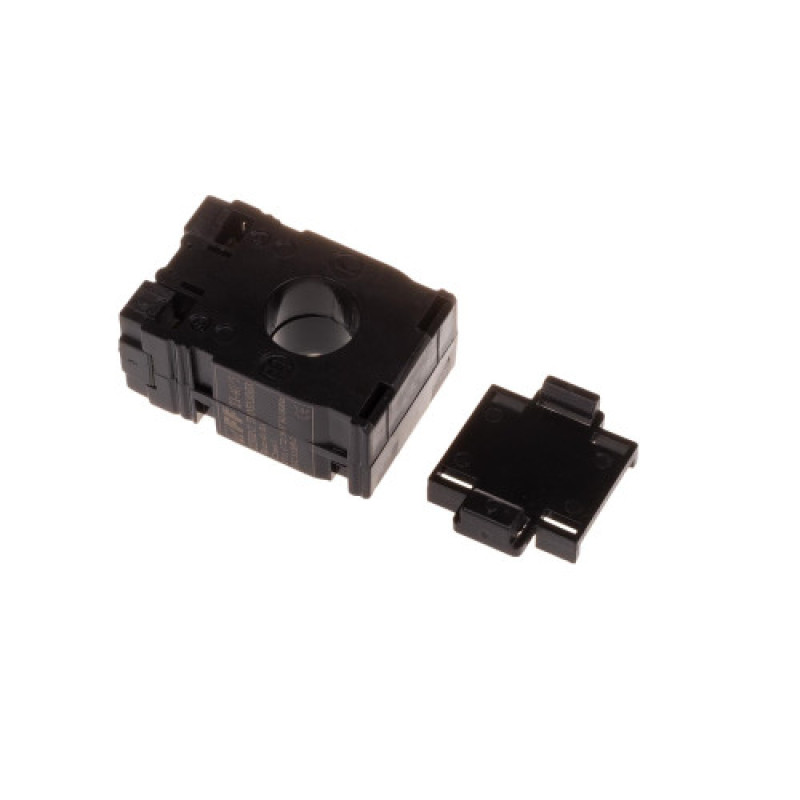

Измерительный трансформатор тока TI-40-5 40/5 с замкнутым сердечником F&F
Только оригинальные товары!
Трансформатор тока служит пропорциональному изменению больших токов на меньшие значения, адаптированные к диапазонам измерений контрольно-измерительных приборов.
Как работает трансформатор тока TI?
Провод с измеряемым током проходит через основное отверстие трансформатора (Р1/Р2), что эквивалентно одному витку первичной обмотки. Выходы S1 и S2 вторичной обмотки подключаются к зажимам измерительного. электрической цепи контрольного или измерительного прибора.
Коэффициент сил токов в обеих обмотках является постоянной величиной.
Это постоянный коэффициент IPn/ISn = N, гдеIPn – номинальный первичный ток;
ISn – номинальный вторичный ток;N – значение трансформации.
По величине тока, протекающего по вторичной обмотке, можно определить величину тока, протекающего по первичной обмотке:ISm * N = IPm, гдеISm – измеренный первичный ток;
IPm – вторичный измеряемый ток.
