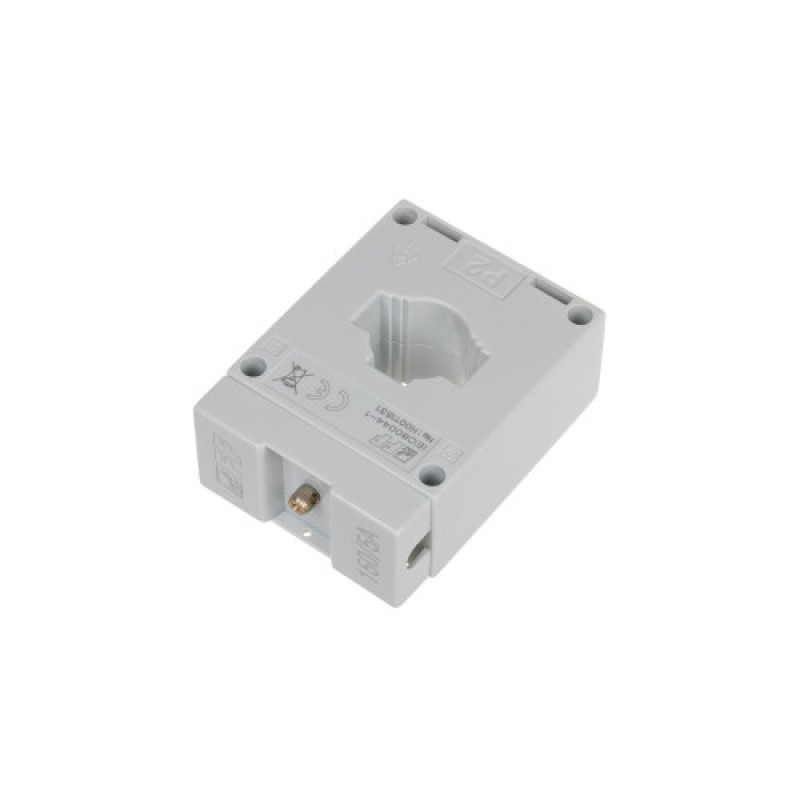

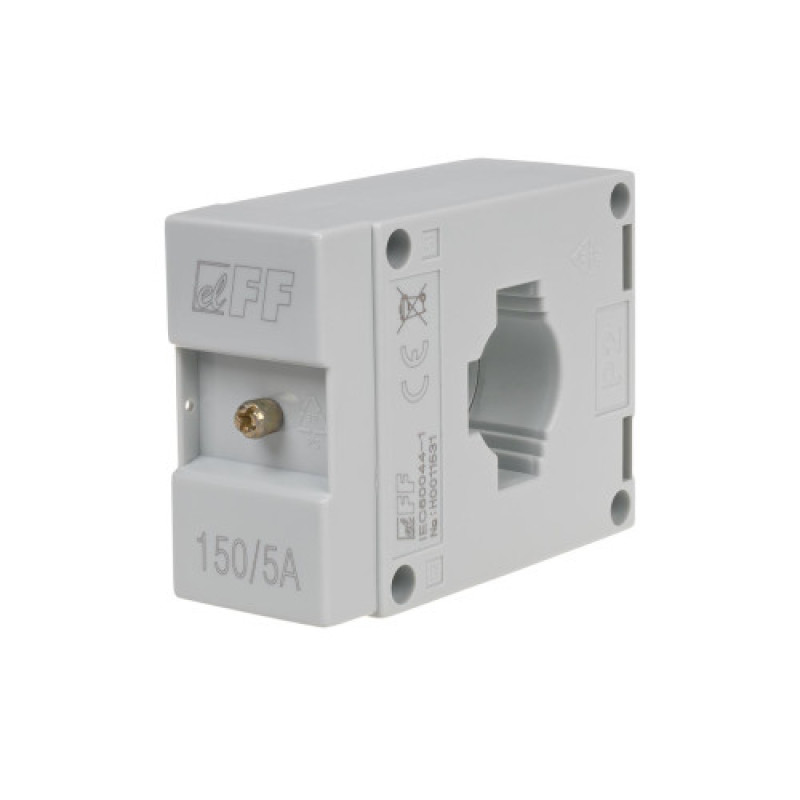

Трансформатор тока измерительный TI-150-5 150/5 с замкнутым сердечником F&F
Только оригинальные товары!
Тип: Однофазный.
Корпус: с замкнутым сердечником.
Трансформация: 150/5.
Мощность: 2,5 VA.
Трансформатор тока служит пропорциональному изменению больших токов на меньшие значения, адаптированные к диапазонам измерений контрольно-измерительных приборов.
Как работает трансформатор тока TI.
Провод с измеряемым током проходит через основное отверстие трансформатора (Р1/Р2), что эквивалентно одному витку первичной обмотки. Выходы S1 и S2 вторичной обмотки подключаются к зажимам измерительного. электрической цепи контрольного или измерительного прибора.
Коэффициент сил токов в обеих обмотках является постоянной величиной.
Это постоянный коэффициент IPn/ISn = N, гдеIPn – номинальный первичный ток;
ISn – номинальный вторичный ток;N – значение трансформации.
По величине тока, протекающего по вторичной обмотке, можно определить величину тока, протекающего по первичной обмотке:ISm * N = IPm, гдеISm – измеренный первичный ток;
IPm – вторичный измеряемый ток.
ВНИМАНИЕ!
К кругу вторичного ток рекомендуется подключать провод диаметром не менее 2,5 мм?.
Заземление клеммы S2 рекомендуется.
Запрещается отключать круг вторичного тока во время работы трансформатора (есть риск поражения электрическим током или повреждение устройства).
Внимание! Только для TI-30* Для правильной работы трансформатора необходимо 4 раз пропустить кабель через отверстие трансформатора.
