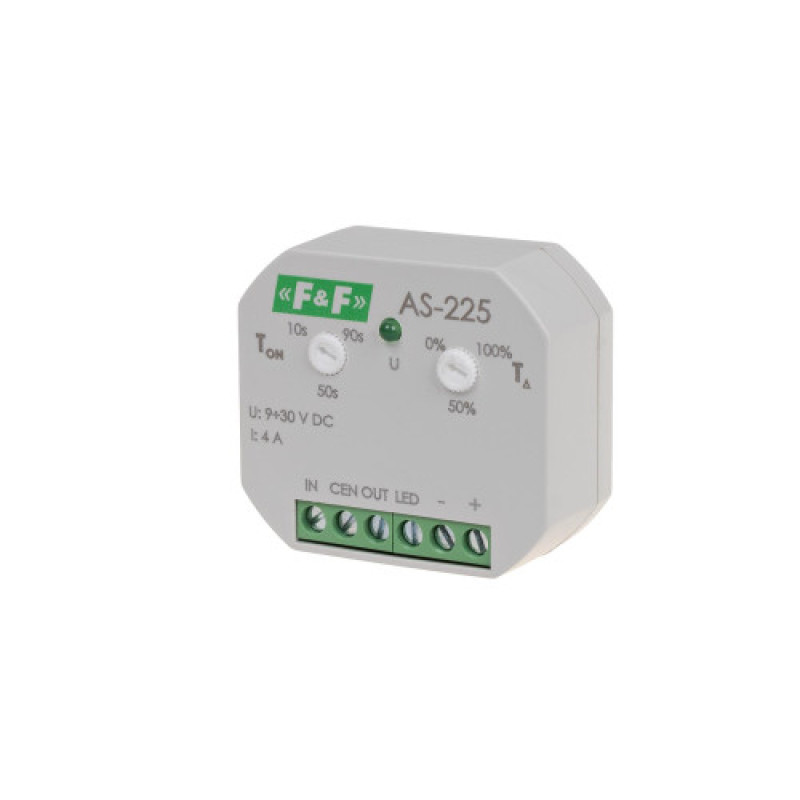

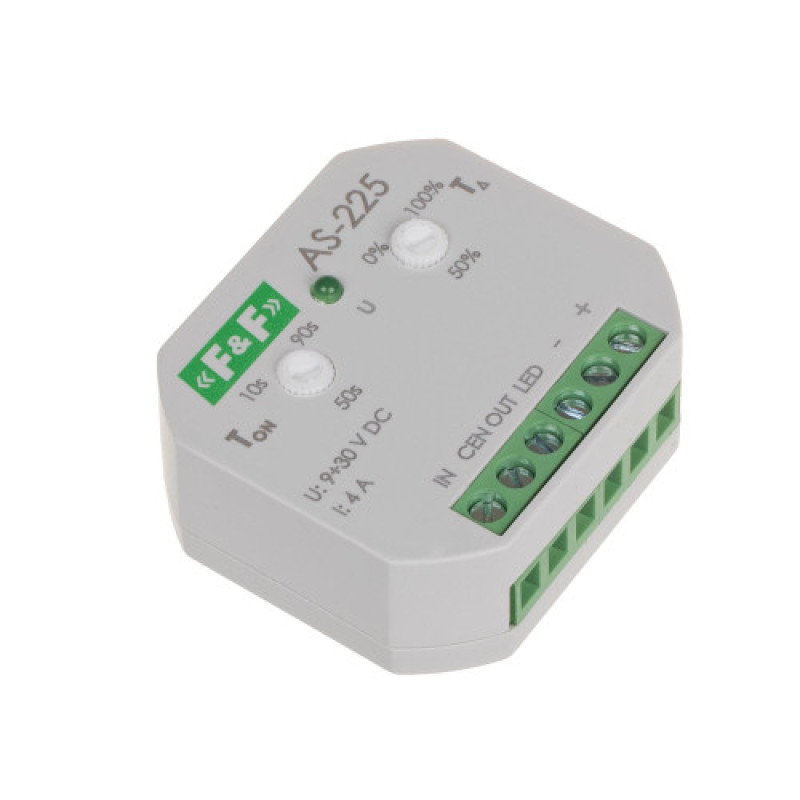

Реле лестничное AS-225 9÷30 В DC 4 А F&F

Напряжение питания 9÷30 Вт. Максимальная нагрузка 4 А. Функция включения последовательного  КАСКАДА.

Назначение
Каскадное реле&AS-225 предназначено для построения многоточечной системы управления освещением лестницы.
Каждое реле управляет одной точкой освещения, и может объединяться в группы с произвольным количеством реле. движения, датчик давления, оптический датчик) вы можете получить эффект света, который постепенно включается (двигается) по лестнице.

Принцип действия
Кратковременное нажатие выключателя НИЗ приведет к включению лампы номер 1. По истечении выдержки времени T, установленном на первом реле, начнет постепенно включаться лампа номер 2. После того, как пройдет промежуток времени включения  ton лампы номер 1, то она начнет постепенно гаснуть. Аналогично произойдет переход от лампы к лампе к лампе, от лампы к лампе и так далее.
В случае спускания с лестницы кратковременное нажатие выключателя вверх и номер По истечении выдержки времени T, установленном на первом реле, начнет постепенно включаться лампа номер 4. После того, как пройдет промежуток времени включения ton лампы номер 5, то она начнет постепенно гаснуть. Аналогично произойдет переход от лампы 4 к лампе 3, от лампы 3 к лампе 2 и так далее.

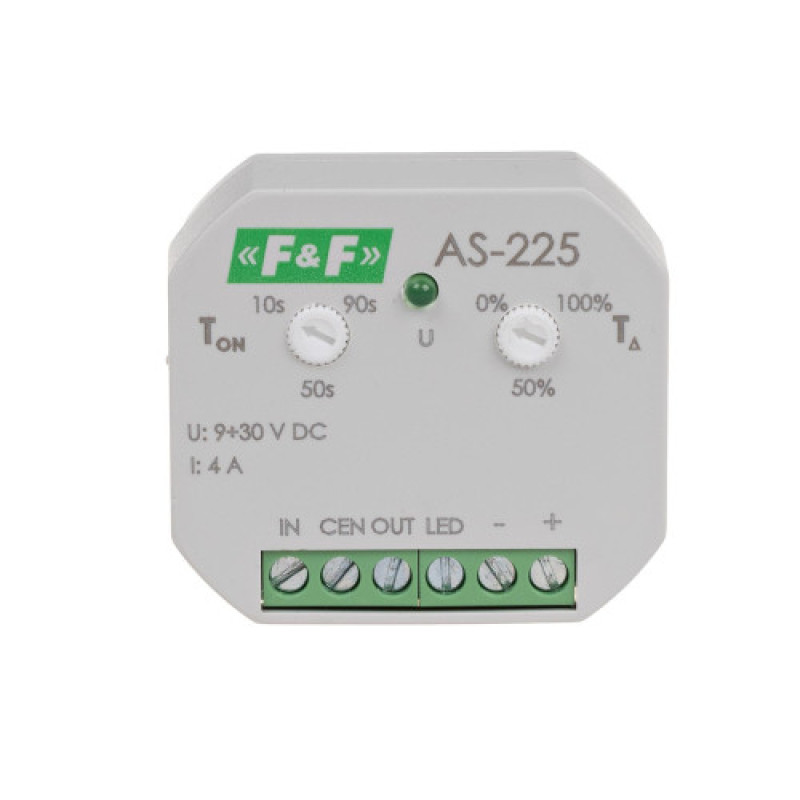

Описание выходов
LED - Выход для подключения лампы. В случае ламп LED с определенной поляризацией к клемме LED нужно подключить провод «-» из лампы.
OUT - Управляющий выход. Предназначен для подключения выключателя или другого активатора (если это крайнее реле в группе) или для подключения к клемме IN в следующем реле в группе.
CEN - Локальный управляющий вход. Подача импульса на этот вход приведет к включению освещения на 100% в светильнике управляемом текущим реле, и включению освещения на 50% яркости в соседних реле (включается одно реле с левой стороны и одно реле с правой стороны).
IN - Управляющий выход. Предназначен для подключения к выключателю или другому активатору (если это крайнее реле в группе) или для подключения к клемме OUT в следующем реле в группе.

Функции реле каскадного лестничного освещения AS-225
* Многоточечное управление системой освещения;
* Плавная засветка и плавное затухание каждой точки освещения;
* Возможность создания группы из любого количества точек;
* Каждое реле позволяет />* Включение света с помощью различных активаторов:
- однопозиционный выключатель;
- датчик движения;
- оптический барьер;
- датчик давления.
Команда подается путем подключения входа IN/OUT  для инсталляционного бокса - возможность установки непосредственно под светильник;
* Простой монтаж - всего 3 провода от реле к реле.
