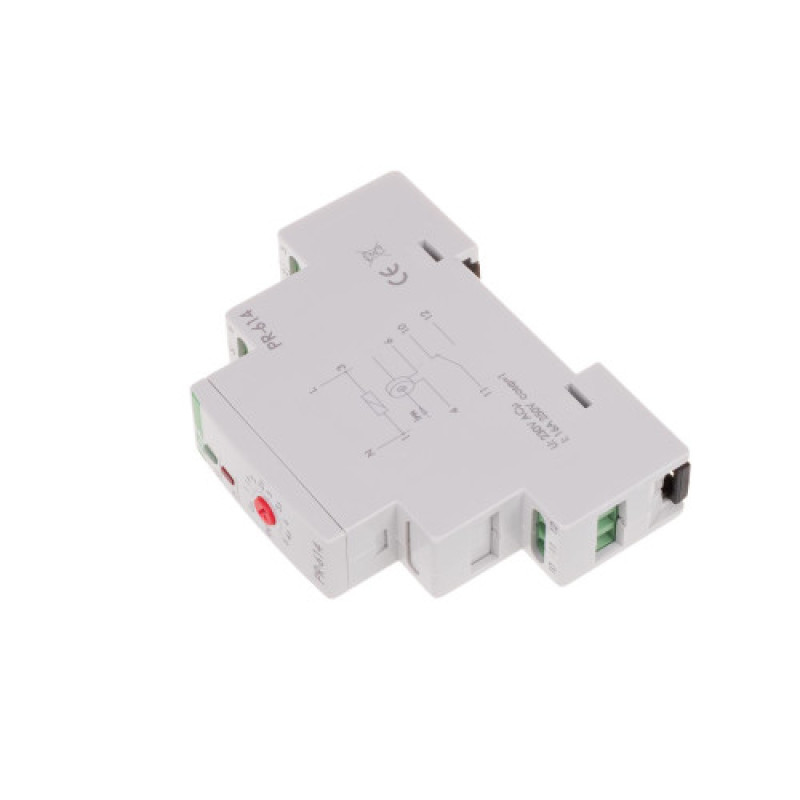

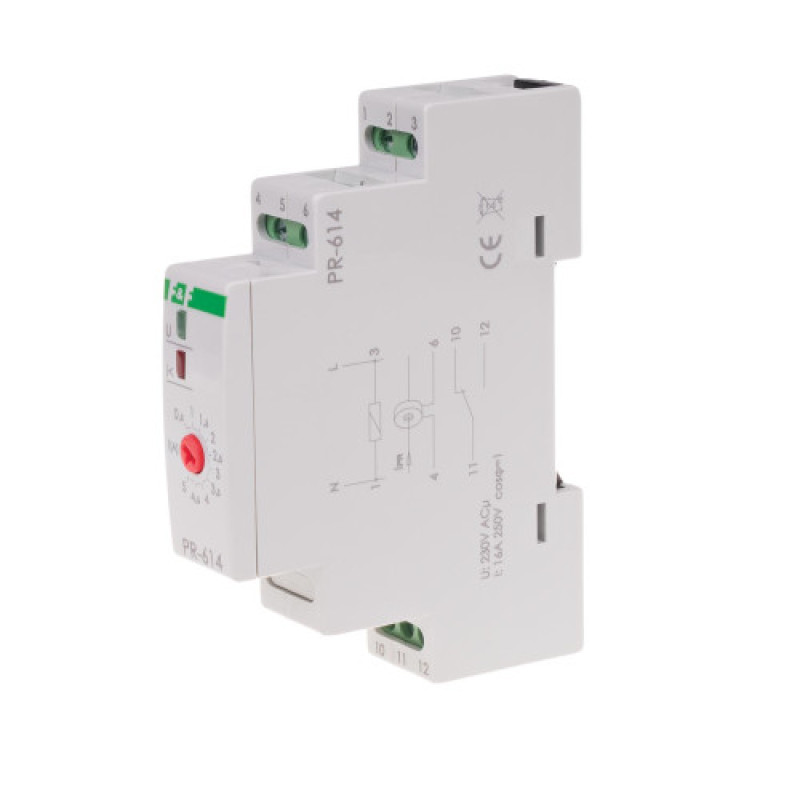

Приоритетное реле тока PR-614 230 В AC 0,5÷5 A F&F

Работа с внешним трансформатором тока со вторичной обмоткой до 5А, без трансформатора тока в комплекте.

Назначение: реле тока приоритетного действия служит для контроля величины тока, затрачиваемого электроприемниками и управления ими в случае, когда их одновременная работа вызывает перегрузку питающей сети и срабатывание предохранительных устройств.
Принцип действия; порога тока потребления в приоритетном круге, при превышении которого реле выключает неприоритетную электрическую цепь. Снижение тока потребления в приоритетной цепи ниже установленного приводит к автоматическому включению неприоритетной цепи.
Примечание: для электрических цепей из реле приоритетного действия следует применять автоматические предохранители с таким временем срабатывания, чтобы не было опережения реакции реле. />Примечание: реле PR-614 приспособлено к работе с внешним трансформатором тока, первичная обмотка которого присоединена к приоритетной цепи, а ко вторичной подключены измерительные контакты реле. Трансформатор необходимо подобрать с такими параметрами, чтобы ток вторичной обмотки не превышал 5 А.

Например: для подключения потребителя приоритетной цепи с максимальным током нагрузки 140 А используем трансформатор тока с параметрами 150/5 А. Коэффициент трансформации составляет 30:1. В таком случае, при установке на шкале реле значения 2 А, реле сработает при действительном напряжении тока 60 А (2х30=60 А).
