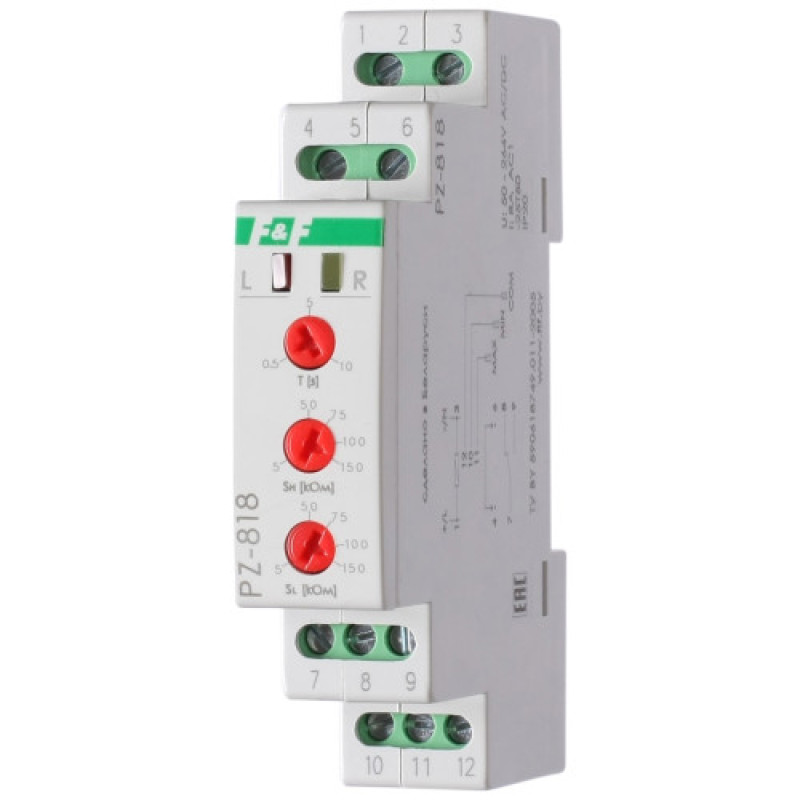

Реле уровня жидкости PZ-818B 230 В 8 А F&F

Без зондов в комплекте, два контролируемых уровня. Напряжение питания 50-264 В AC/DC. Контакт 1NO/NC, 8 А.

Назначение
Для контроля и поддержки заданного уровня электропроводящих жидкостей и управления электродвигателями насосного оборудования. Реле не используется для контроля дистиллированной воды, бензина, масла, керосина, этиленгликоля, сжиженного газа.

Функциональные возможности PZ-818:

• регулировка времени задержки переключения реле;

• отдельная регулировка чувствительности по верхнему и нижнему уровням;

• выбор режима работы — наполнение или откачка жидкостей.

Принцип работы
Реле контролирует наличие жидкостей на двух уровнях. Режим наполнения резервуара:

• Если уровень жидкости опускается ниже минимального, контакты замыкаются 7−9. При достижении верхнего уровня замыкаются контакты 7&8; Режим откачки жидкости из резервуара (установлена ​​перемычка между контактами 4−6).

• Если уровень жидкости опускается ниже минимального, контакты замыкаются 7−8. При достижении верхнего уровня замыкаются контакты 7−9.
