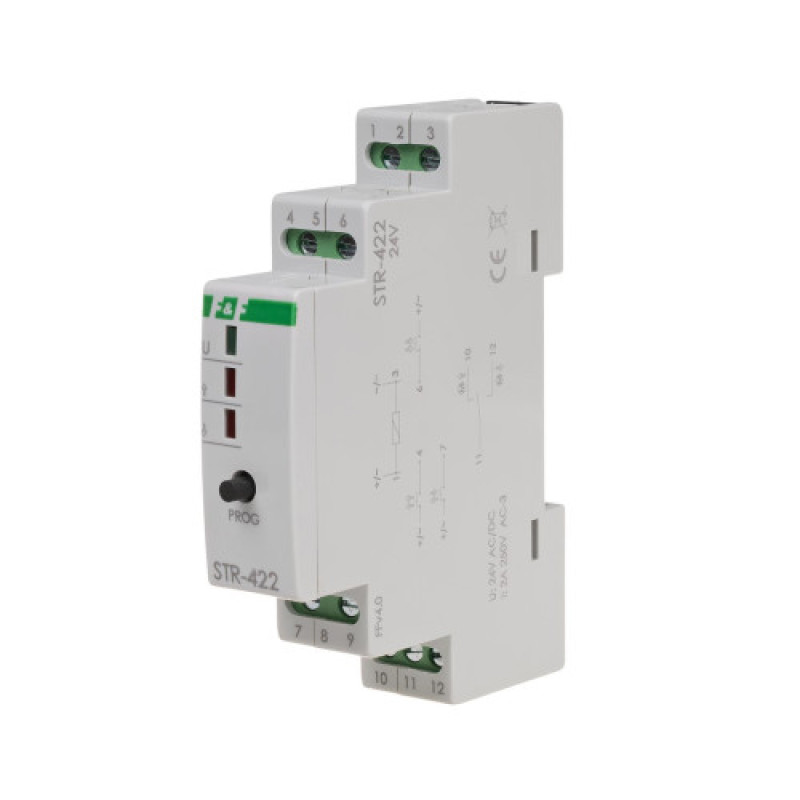

Реле управления ролокассетами STR-422 231 V AC AC-3 1,5 A F&F

Однокнопочное управление, питание 230 В AC, монтаж на DIN-рейку.

Реле управления ролетами STR предназначено для управления жалюзи (вверх-вниз) или другими объектами (например, воротами), приводимыми в движение однофазным электродвигателем переменного тока, с помощью импульсных выключателей (например, однопозиционных).

Реле может работать как отдельное устройство (предназначено для открытия/закрытия одной рулонной шторы), а также можно объединять реле в группы, обеспечивающие централизованное управление многими жалюзи.

Принцип действия:

О подаче питания реле управления роллетами сигнализирует зеленый светодиод U. Двигатель жалюзи включается путем кратковременной подачи напряжения (L или N) к одному из входов управления. Двигатель включается на время, предварительно запрограммированное пользователем, что позволяет полностью поднимать или опускать роллету. Работа двигателя и направление движения роллеты сигнализируются соответствующим красным светодиодным индикатором вверх или вниз. Можно остановить активированную роллету на уровне, выбранном пользователем (неполное открытие или закрытие роллеты).

Управляющие входы реле

Локальное управление - кнопка, подключенная к клемме 7, управление одной роллетой.

- вверх (открыть) / вниз (закрыть)

Нажатие локальной кнопки приводит в движение роллета в противоположном направлении (после подключения реле STR к источнику питания первое движение закрывает роллету). Если шторка уже находится в движении, нажатие кнопки локального управления остановит роллет. Повторное нажатие локальной кнопки приводит к движению роллеты в противоположном направлении.

Центральное управление - общая для многих реле (минимум два) группа кнопок, подключенных к клеммам 4 и 6, управляющая всеми жалюзи, находящимися в центральной системе управления.

- все вверх;

- все вниз.

Нажатие центральной кнопки управления активирует жалюзи для движения в заданном направлении. Если один из роллет уже двигается в том же направлении, он продолжит движение. Если он двигается в противоположном направлении, то роллеты сначала останавливаются, а затем включаются в направлении, заданном командой, поданной на центральный вход.

Внимание!

Центральное управление позволяет активировать роллеты только для движения в выбранном направлении. Шторка остановится только по истечении запрограммированного времени или по нажатию любого выключателя локального управления.
