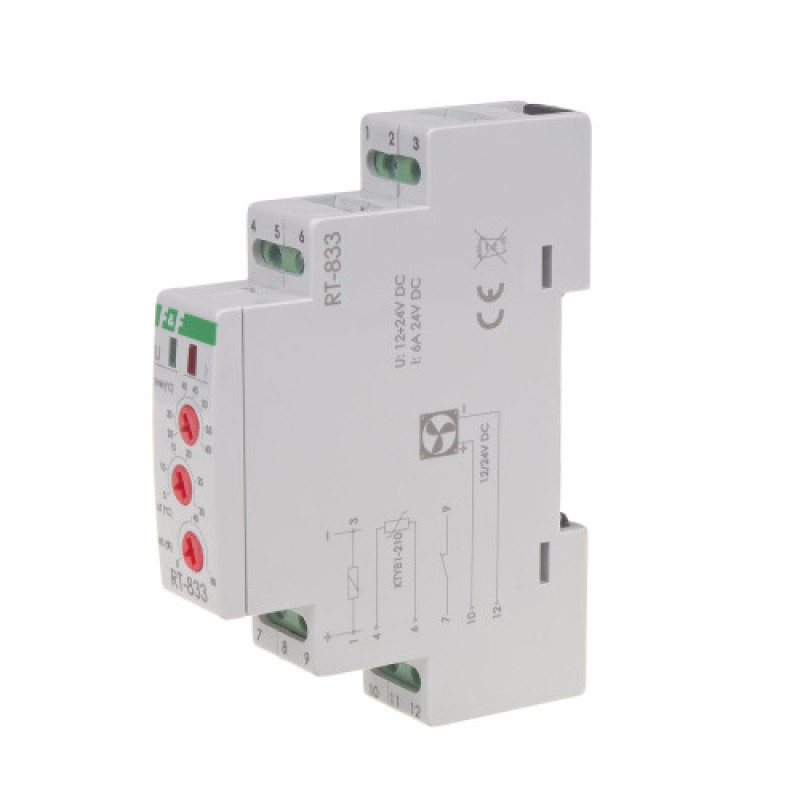

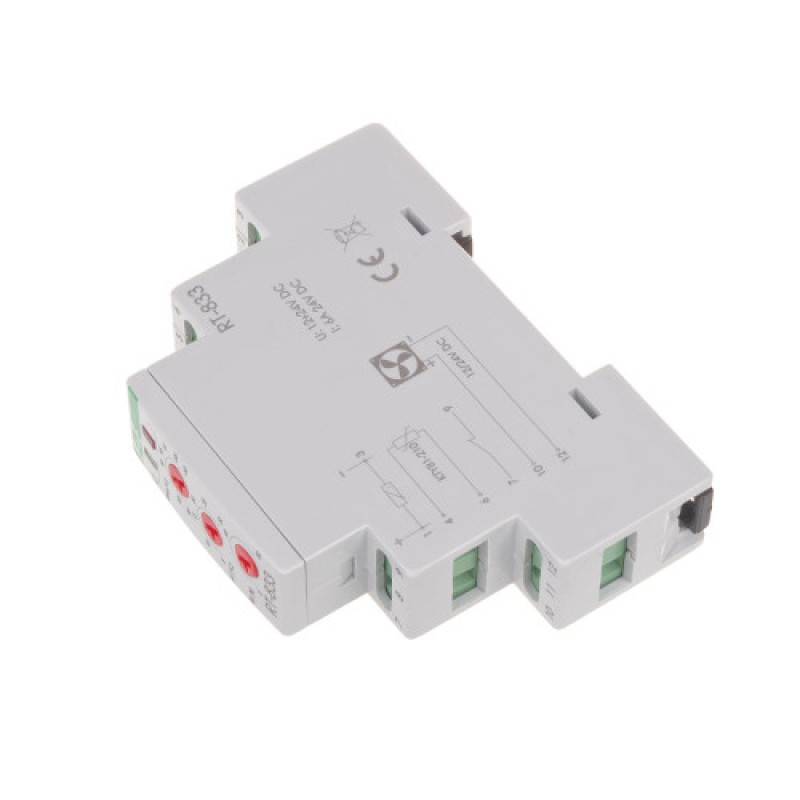

Регулятор температуры RT-833 230 В вентилятор 6 A DC, реле 10 A F&F

Для непосредственного управления скоростью оборотов вентиляторов охлаждения.

Назначение.
Регулятор предназначен для непосредственного управления скоростью оборотов вентиляторов 12/24В постоянного тока в шкафах управления (или подобных установках) в функции температуры.

Действие.
При возрастании значения температуры выше заданного значения Tmin будет задействован вентилятор, а скорость его вращения будет пропорциональна измеренной температуре и настройкам регулятора:
- для температуры Tmin скорость вращения будет равна заданной минимальной скорости.
- для температуры Tmin + Δ скорость вращения - 100%.
- для температуры из диапазона Tmin&Tt+Tel+; скорость вращения будет пропорционально установлена ​​в диапазоне от установленного минимального значения до 100% скорости.

Регулятор имеет релейный выход для организации сигнализации слишком высокой температуры или повреждения (отсутствия питания) регулятора. При нормальной работе контакты 7-9 замкнуты. Если измеряемая температура будет в течение трех минут выше максимального значения (Tmin+Δ), контакты разомкнутся. При повреждении регулятора или отсутствии его питания контакты 7-9 могут использоваться для сигнализации ошибки.

Во избежание проблемы стопорения двигателя на малых оборотах регулятор имеет функцию старта от максимальной скорости - вентилятор стартует на максимальной скорости и затем притормаживает к соответствующему значению.

Сигнализация.

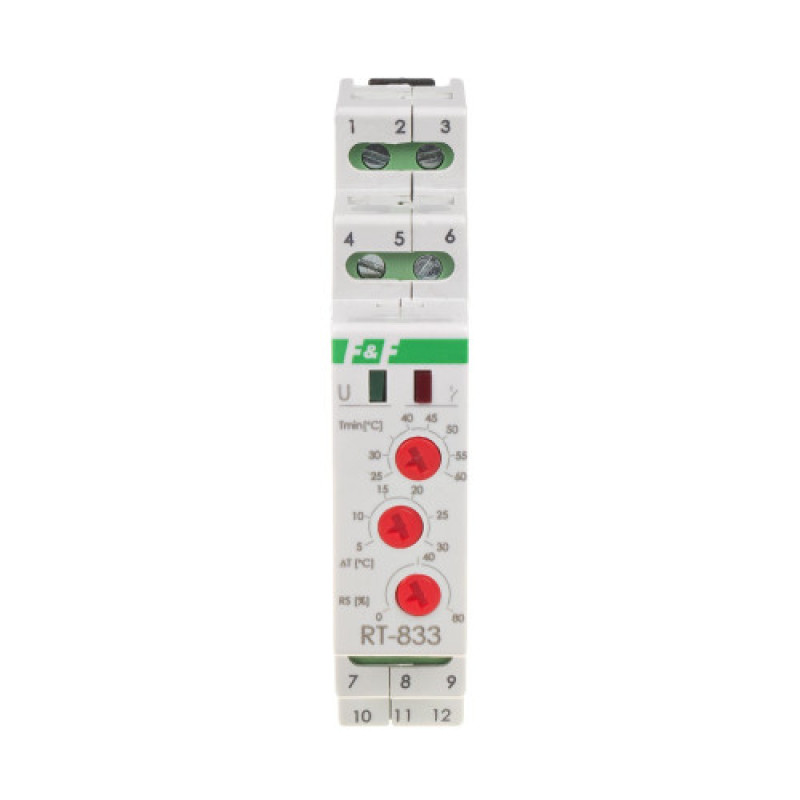

1. LED зеленая U: питание устройства
2. LED красная:
- выключена – температура ниже значения Tmin
- мигает (50% ON – 50% OFF) – температура высшего значения Tmin, но в диапазоне регулирования.
- включена – температура длительное время (более 3 минут) выше предельного значения (Tmin+Δ).

Настройки.
1. Tmin - темп.минимальная, диапазон установки 25÷60°C
2. T - прирост температуры, диапазон установки 5÷30°C
3. RS - минимальная скорость, диапазон установки 0&div>
