Чому мідь і алюміній не можна з'єднувати напряму
Мідь (Cu) і алюміній (Al) - електрохімічні антагоністи. При прямому контакті двох металів у присутності вологи (навіть конденсату з повітря) виникає гальванічна пара: між металами починається електрохімічна реакція. Алюміній як активніший метал поступово окислюється, а мідь виступає каталізатором процесу.
Наслідки повільного окислення:
- У місці з'єднання утворюється шар оксиду алюмінію - діелектрик, який збільшує опір контакту
- Опір нагріває точку з'єднання при проходженні струму
- Нагрів прискорює окислення, опір зростає ще більше - процес лавиноподібний
- Кінець: іскріння, плавлення ізоляції, задимлення, пожежа
Саме тому проста скрутка оголеного мідного дроту з алюмінієвим заборонена нормами ПУЕ і в реальності небезпечна. За статистикою пожежних служб, значна частина електричних пожеж у старих квартирах починається саме на контакті мідь-алюміній.
Принцип безпечного з'єднання
Щоб з'єднати мідь і алюміній безпечно, потрібно виключити їхній прямий контакт. Це досягається трьома способами:
- Проміжний метал - між мідним і алюмінієвим провідником вставляється нейтральний метал (сталь, нейзильбер, мідь з покриттям), який не вступає в реакцію з обома
- Ізоляція від повітря - спеціальна паста перекриває доступ кисню і вологи до точки контакту, припиняючи окислення
- Фізичне розділення - конструкція затискача передбачає, що провідники тримаються в різних частинах, не торкаючись безпосередньо
Всі сертифіковані способи з'єднання використовують одну з цих трьох стратегій або їх комбінацію.
Спосіб 1: Клеми Wago - найпростіший і надійний
Клеми Wago - пружинні затискачі німецького бренду, де мідний і алюмінієвий провідники розміщуються в окремих отворах і тримаються підпружиненими пластинами. Метали не торкаються один одного - контакт здійснюється через струмопровідну латунну пластину.
Модельний ряд для мідь-алюміній:
- WAGO 2273 (серія для освітлення) - одноразові, для перерізу 0,5-2,5 мм². Заповнені пастою Alu-Plus. Ідеально для з'єднань у розподільних коробках освітлення.
- WAGO 221 (універсальні) - багаторазові з прозорим корпусом і важільцями. Переріз 0,2-4 мм². Найпопулярніші завдяки зручності - можна відкрити клему, переробити і використати повторно.
- WAGO 222 (попередня серія 221) - теж багаторазові, але з жорсткіших матеріалів. Переріз 0,08-4 мм².
- WAGO 773 (компактні) - одноразові з пастою, для перерізу 0,75-2,5 мм². Дешевші за 221 серію, але незнімні.
Як працювати з Wago 221 серією:
- Зачистіть ізоляцію мідного і алюмінієвого провідника на 10-12 мм
- Підніміть важілець відповідного отвору клеми у вертикальне положення
- Вставте провідник до упору у відкритий отвір
- Опустіть важілець у горизонтальне положення - провідник затиснутий пружиною
- Потягніть провід рукою для перевірки - він не повинен виходити
- Для з'єднання з алюмінієм додатково нанесіть пасту Alu-Plus (можна купити окремо у тюбиках)
Переваги клем Wago:
- Швидкий монтаж без інструментів
- Легко перевіряти і переробляти
- Прозорий корпус дозволяє бачити глибину посадки провідника
- Сертифіковані для з'єднань мідь-алюміній
Спосіб 2: Болтові клеми для потужних ліній
Для з'єднань потужних проводів (від 4 мм² і більше) краще підходять болтові гвинтові клеми. Принцип: між мідним і алюмінієвим провідником обов'язково встановлюється сталева або нейзильберова шайба. Вона фізично розділяє два метали і виступає проміжним контактом.
Конструкція типового болтового з'єднання:
- Болт (оцинкований сталевий)
- Плоска сталева шайба
- Кільце з мідного провідника
- Розділювальна сталева шайба
- Кільце з алюмінієвого провідника
- Плоска сталева шайба
- Пружинна шайба (гровер)
- Гайка
Переваги болтових з'єднань - витримують високі струми (до 100-200А) і механічне навантаження. Недоліки - потребують регулярного підтягування (алюміній "тече" під тиском, контакт слабшає), займають більше місця.

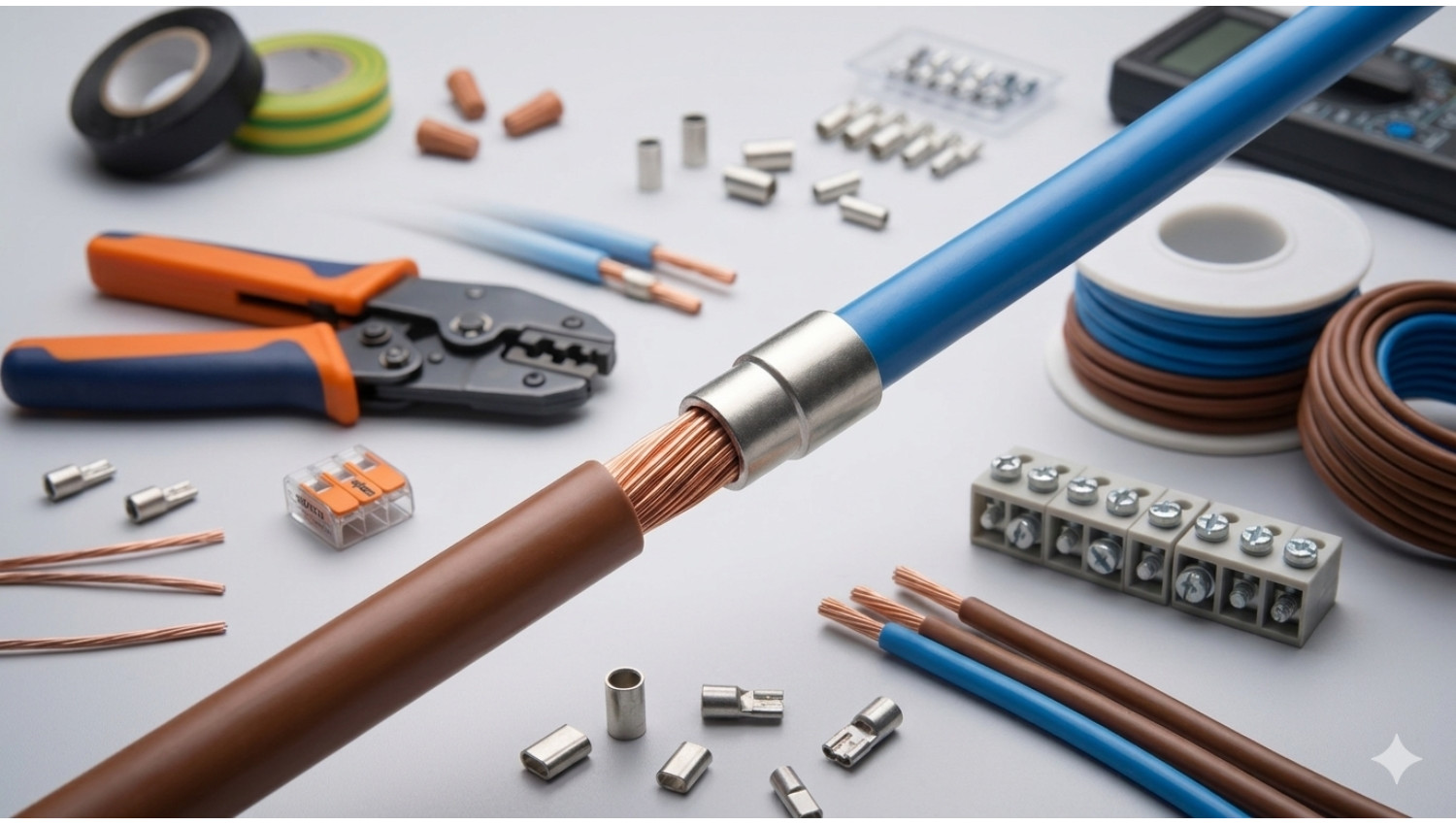

Спосіб 3: Перехідні гільзи GTL і наконечники ТАМ
Для нерозбірних з'єднань використовуються спеціальні біметалеві гільзи. Це трубки, де одна половина виготовлена з алюмінію (під алюмінієвий провід), інша - з міді (під мідний). Гільзу обжимають пресом з двох боків, отримуючи монолітне з'єднання.
Варіанти:
- Гільзи GTL (або ГАМ у старій номенклатурі) - перехідні мідно-алюмінієві. Різних розмірів від 4 мм² до 240 мм² для силових кабелів.
- Наконечники ТАМ - один кінець кабельний (для обжиму провідника), інший - з отвором під болт. Використовуються на силових шинах, щитах, двигунах.
- Штирьові наконечники НШВИ біметалеві - для під'єднання алюмінієвого провідника до мідної клеми автомата або вимикача.
Обжим виконується прес-кліщами або гідравлічним пресом. Якість перевіряється силою - обжате з'єднання не повинно провертатися або зсуватися від руки.
Спосіб 4: Пастові клеми "горіх" У739-У739М
Для з'єднання магістральних алюмінієвих кабелів з мідними відводами в щитах використовуються затискачі типу "горіх" (У739, У871). Це пластиковий корпус у формі горіха, всередині якого - дві металеві пластини з канавками під провідники і сталеві шайби між ними.
Конструкція забезпечує гарантоване розділення металів і простий монтаж: провідники зачищаються, укладаються в канавки, стягуються болтами всередині корпусу. Корпус закривається і з'єднання готове. Використовуються для перерізу 4-95 мм².
Порівняльна таблиця способів
| Спосіб | Переріз | Застосування | Обслуговування |
|---|---|---|---|
| Клеми Wago 221/222 | 0,2-4 мм² | Розподільні коробки квартир | Не потрібне |
| Клеми Wago 2273, 773 | 0,5-2,5 мм² | Освітлення | Не потрібне |
| Болтове з'єднання | 4-50 мм² | Потужні лінії, щити | Підтягування раз на рік |
| Гільзи GTL | 4-240 мм² | Магістральні лінії, вулиця | Не потрібне |
| Затискач "горіх" | 4-95 мм² | Магістралі в щитах | Перевірка раз на рік |
Паста Alu-Plus і її аналоги
Для додаткового захисту з'єднання від окислення рекомендується використовувати спеціальну пасту. Вона містить дрібнодисперсний цинк у мінеральному маслі. Нанесена на контакт, паста витісняє повітря і вологу, а цинк працює як "жертвенний" метал, окислюючись першим замість алюмінію.
Популярні марки:
- WAGO Alu-Plus - тюбик 35 мл, вистачає на десятки з'єднань
- Klauke FMV - німецький аналог, аналогічна якість
- Liqui Moly Kupferpaste - мідна паста для високотемпературних з'єднань
- Контрольний аналог - LUB-33 - українська альтернатива
Одне нанесення пасти підтримує контакт у робочому стані 15-20 років. Якщо робите ремонт з довгостроковою перспективою - пасту варто використовувати.
Що категорично заборонено
Чому у квартирах досі зустрічається алюмінієва проводка
До кінця 1990-х в СРСР масово використовували алюмінієвий провід АПВ у квартирах. Причина - економія міді в умовах дефіциту. У сучасних нормах (ПУЕ 7-го видання) алюмінієва проводка всередині житлових приміщень заборонена, але стару проводку ніхто автоматично не перекладає.
Якщо у вашій квартирі досі алюміній у розподільних коробках - найкраще рішення при капітальному ремонті перекласти всю проводку на мідну. Це вирішує питання з'єднань раз і назавжди. Якщо ремонт часткове - використовуйте сертифіковані клеми Wago або болтові з'єднання для безпечного стику мідь-алюміній.
