Зверху чи знизу подавати живлення до автомата
Це найпоширеніше питання при монтажі електрощитка. Відповідь однозначна: живлення (вхід) подається зверху, навантаження (вихід) відводиться знизу. Так передбачено конструкцією всіх сучасних автоматичних вимикачів — Schneider, Hager, ABB, ETI та інших.

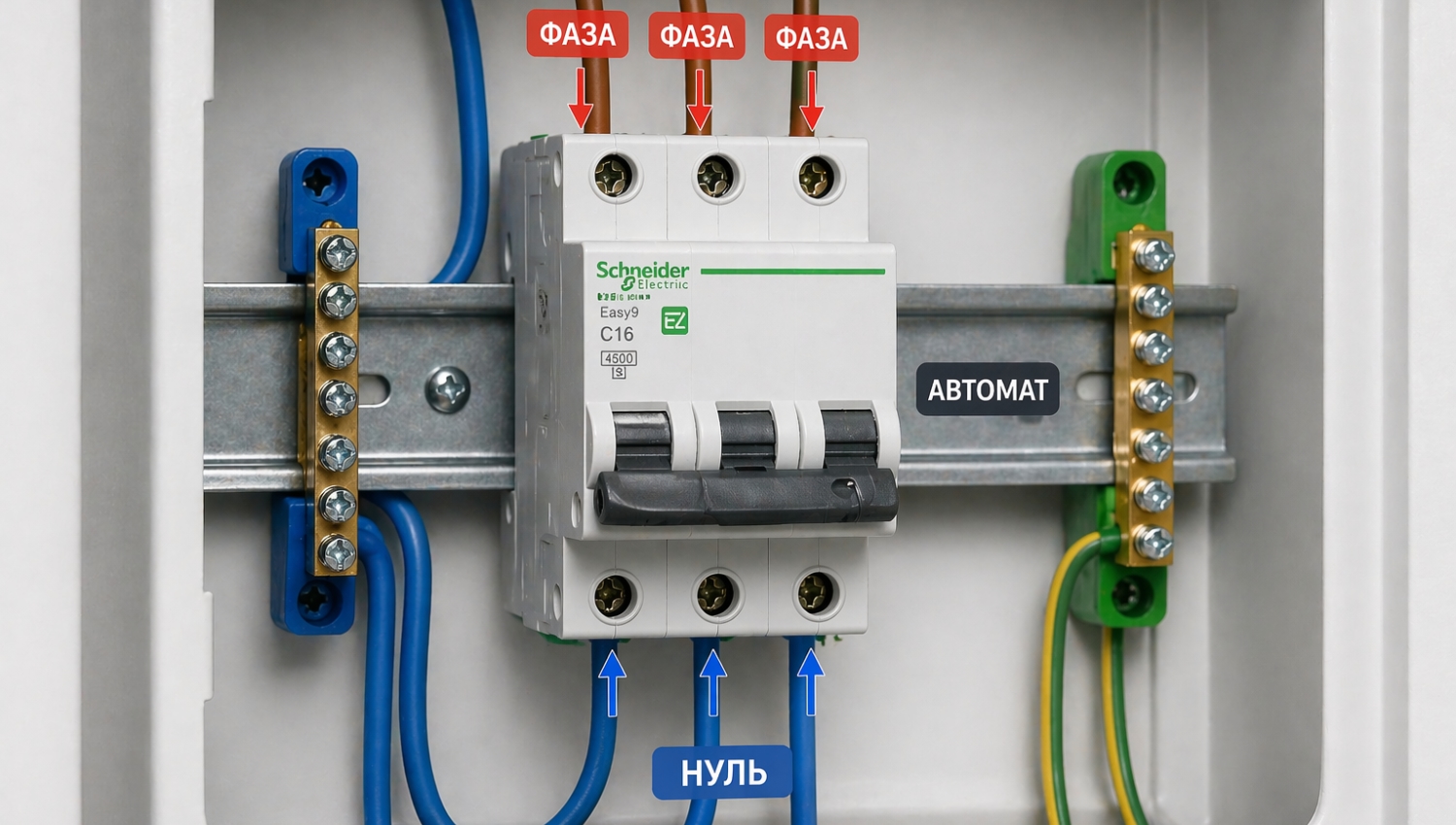

На корпусі автомата завжди є маркування клем: "1" і "3" — зверху (вхід), "2" і "4" — знизу (вихід). Це стандарт за IEC 60947-2 і дотримується всіма виробниками.
Правила затяжки клем: чому це важливо
Погано затягнута клема — найчастіша причина нагрівання щитка і навіть пожеж. Мідний провідник під поганим контактом нагрівається, ізоляція плавиться, з'являється іскріння. Затяжка не менш важлива, ніж правильний номінал.
Правильна послідовність монтажу клеми:
- Зачистіть ізоляцію на 8-12 мм — не менше і не більше. Ідеальна зачистка — до внутрішнього краю клеми.
- Вставте провідник у клему до упору. Оголений мідь має повністю зайти під гвинт, без виступаючого за клему голого металу.
- Затягніть гвинт моментом 1,5-2 Н·м для автоматів до 25А і 2-3 Н·м для 32-63А. Без ключа-динамометра — затягуйте щільно, але без зриву різьби.
- Потягніть провід рукою після затяжки — він не повинен виходити або провертатися в клемі.
- Через 2 тижні після першого вмикання підтягніть усі клеми повторно. Мідь "сідає" під навантаженням і з часом контакт ослаблюється.
Схема підключення ввідного автомата
Ввідний автомат — перший у щитку, він захищає всю квартиру або будинок від перевантаження. Його номінал відповідає договору з обленерго (зазвичай 25, 32, 40 або 50А).

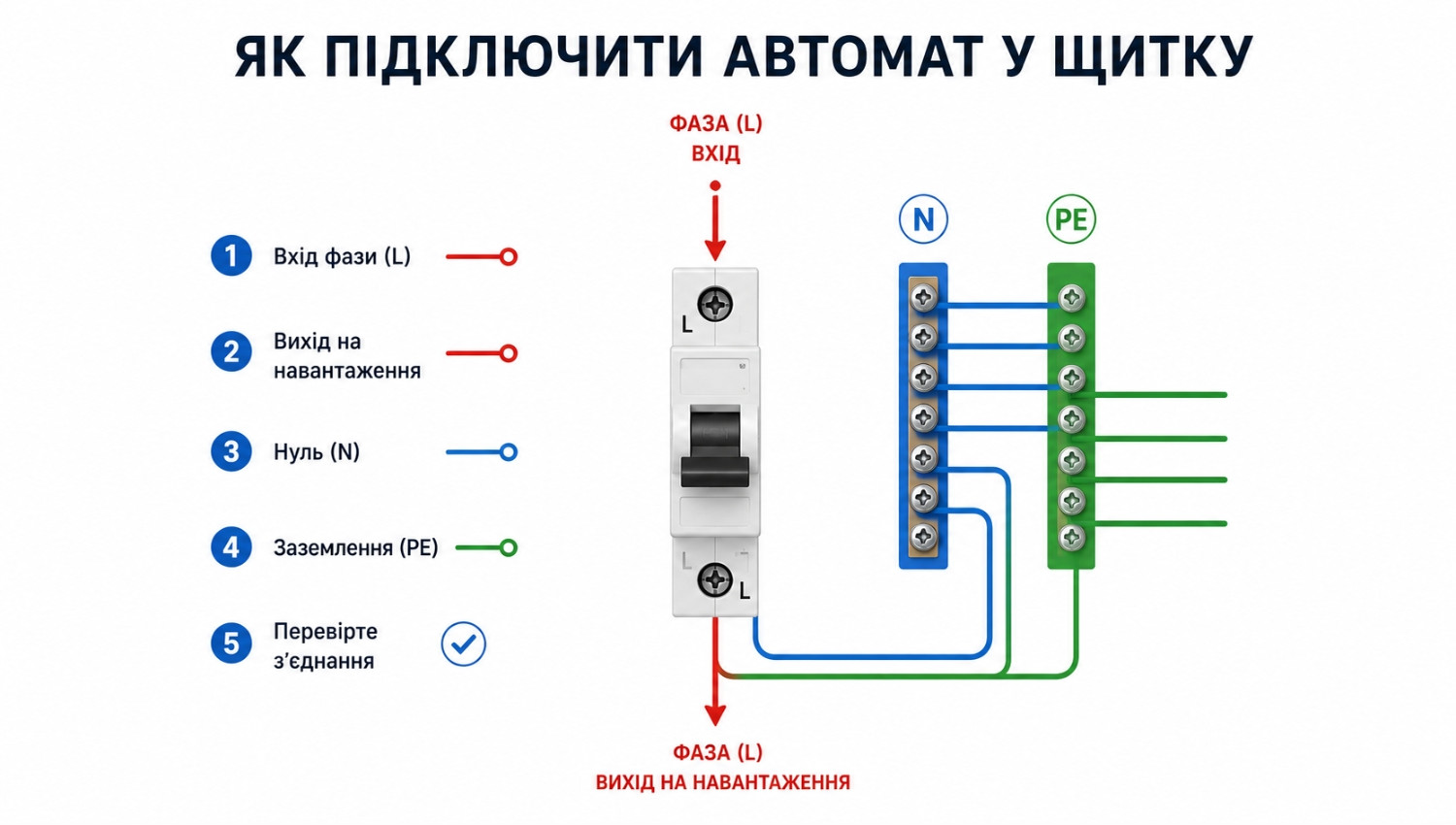

Схема підключення двополюсного ввідного автомата (стандарт для квартири):
- Фаза від лічильника → клема 1 (верхня ліва)
- Нуль від лічильника → клема 3 (верхня права)
- З клеми 2 (нижня ліва) фаза йде на групові автомати через перемичку або шину
- З клеми 4 (нижня права) нуль йде на нульову шину (N)
Для приватного будинку з трифазним вводом використовується трьохполюсний ввідний автомат (3P), для чотирьохполюсного (3 фази + нуль) — 4P.
Схема підключення групових автоматів
Групові автомати захищають окремі лінії квартири: освітлення, розетки кухні, бойлер, кондиціонер. Кожна лінія — свій автомат.
Покрокова послідовність:
- Знеструмити мережу — відключити ввідний автомат на поверховому щитку, перевірити відсутність напруги індикатором.
- Встановити автомати на DIN-рейку в потрібному порядку: ввідний, ПЗВ, групові автомати.
- Подати фазу на верхні клеми групових автоматів:
- Варіант А — з'єднувальною шиною (гребінкою) — швидкий і надійний спосіб для кількох автоматів поруч
- Варіант Б — перемичками з одножильного дроту — для невеликої кількості
- З нижньої клеми кожного автомата — фаза йде до споживача через кабель лінії (2,5 мм² для розеток, 1,5 мм² для освітлення).
- Нуль від кожного споживача підключається до загальної нульової шини (N-шина).
- Заземлення — на PE-шину, яка з'єднана з заземлюючим контуром будинку.
Що йде за чим: правильна послідовність у щитку
Стандартна послідовність "зверху вниз" у квартирному щитку:
- Ввідний автомат 2P (40А для квартири)
- Лічильник електроенергії (встановлюється обленерго)
- Реле напруги (захист від перенапруги)
- Загальне ПЗВ 63А/30мА (опційно)
- Групові автомати 1P: освітлення, розетки кімнат
- Окремі групи з ПЗВ 10-30мА: ванна, кухня, бойлер
- Силові автомати 1P або 2P: варильна поверхня, кондиціонери
При такій послідовності ввідний автомат бере на себе захист від великих перевантажень і коротких замикань, а групові захищають окремі лінії.
Типові помилки при підключенні автоматів
Чи можна підключати самостійно або тільки електрик
Встановлення і заміна автоматів у квартирному щитку — технічно нескладна робота, але юридично її має виконувати електрик з дозволами. Проблеми із самостійним монтажем:
- При аварії (пожежа, травма) страхова може не покрити збитки — відсутність акта монтажу
- Обленерго при перевірці вимагає демонтажу несанкціонованих змін
- Помилка в підключенні може знищити всю техніку в квартирі
Для простих замін (автомат на автомат тієї ж серії) — можна самостійно за умови знеструмлення. Для повної переробки щитка краще залучити професіонала.
Інструмент для монтажу
Мінімальний набір для роботи зі щитком:
- Індикаторна викрутка — перевірка відсутності напруги
- Мультиметр — точні виміри напруги і перевірка з'єднань
- Плоска і хрестова викрутки з ізольованою ручкою
- Знімач ізоляції (стрипер) — рівна зачистка без пошкодження жили
- Ключ-динамометр — для точної затяжки клем великих автоматів
