Що таке прохідний вимикач і навіщо він потрібен
Прохідний вимикач — це тип вимикача, який дозволяє керувати одним джерелом світла з двох і більше місць. Класичні сценарії використання:
- Сходи між поверхами — ввімкнути світло на першому поверсі, вимкнути на другому
- Довгий коридор — одна клавіша при вході, інша в кінці
- Спальня — ввімкнути на вході, вимкнути лежачи в ліжку
- Прохідна кімната — керування з двох протилежних дверей
Зовні прохідний вимикач виглядає як звичайний одноклавішний — різниця всередині. У звичайного 2 клеми, у прохідного 3 клеми: один загальний вхід (позначається як COM або значком "◄") і два виходи (позначаються "1" і "2" або стрілками "►").
Принцип роботи прохідного вимикача
Звичайний одноклавішний вимикач просто розриває або замикає коло: ON/OFF. Прохідний вимикач не має фіксованого положення "ввімкнено" чи "вимкнено" — замість цього він перемикає струм між двома провідниками.
У парі з другим прохідним вимикачем це дозволяє створити коло, яке замикається і розмикається зміною положення будь-якого з двох вимикачів — незалежно від їх поточного стану.

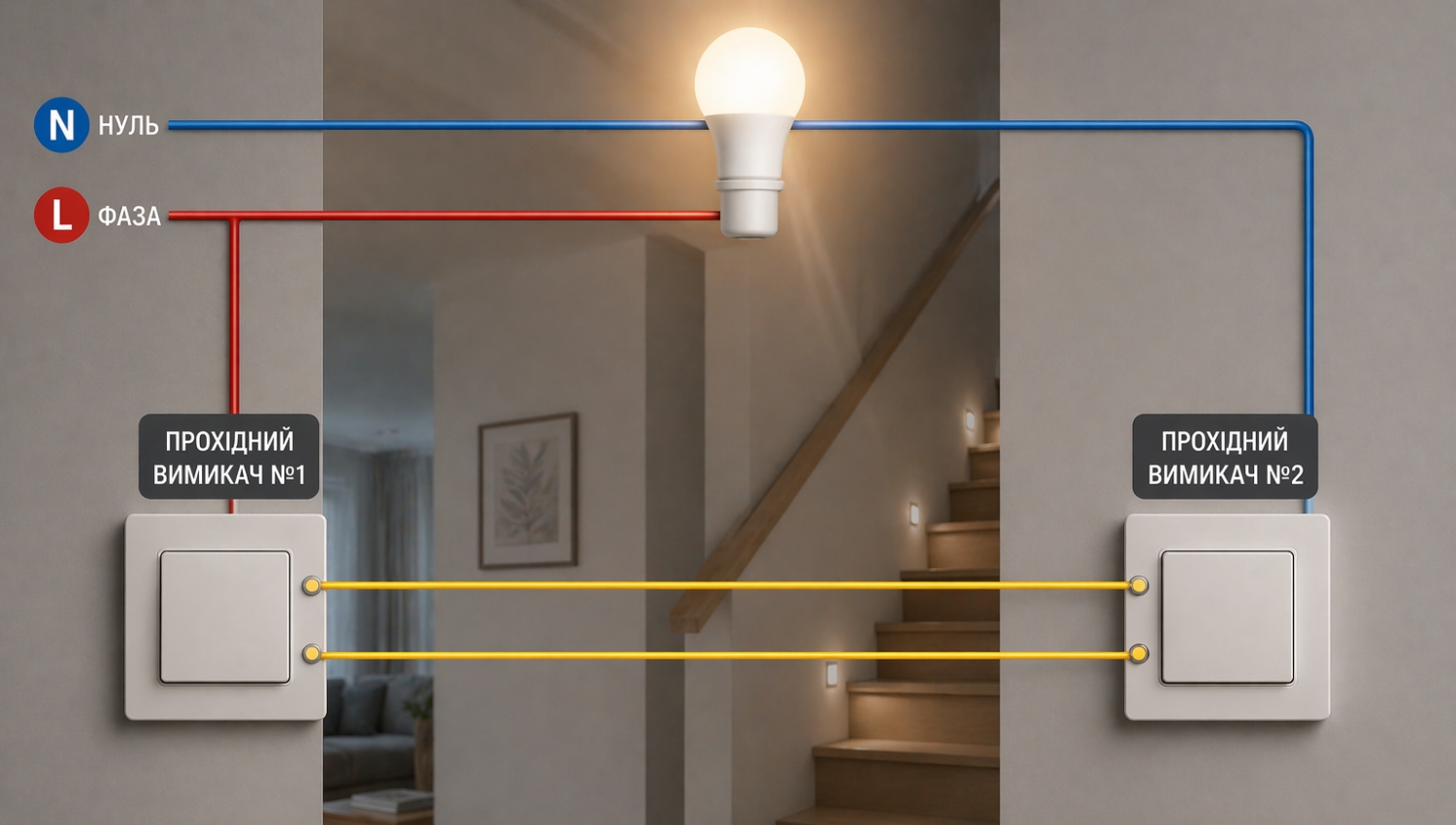

Схема підключення прохідного вимикача з двох місць
Це базова схема — найчастіше використовувана в побуті. Знадобиться:
- 2 прохідних вимикачі (3-клемних)
- Кабель від щитка до першого вимикача — 2-жильний (фаза + нуль на транзит)
- Кабель між двома прохідними вимикачами — 3-жильний (2 перемички + нуль на транзит)
- Кабель від другого вимикача до світильника — 2-жильний
клеми 1 і 2 прохідного №1
↓ (дві перемички) ↓
клеми 1 і 2 прохідного №2
COM прохідного №2 ── фаза ──► Світильник
[Щиток] ── нуль ────────── напряму ──► Світильник
Ключове правило: через вимикачі проходить тільки фаза. Нуль іде напряму від щитка до світильника, обминаючи вимикачі. Це робить цоколь лампочки безпечним при вимкненому світлі.
Схема підключення з трьох місць: додаємо перехресний вимикач
Якщо потрібно керувати світлом з трьох місць (наприклад, довгий коридор з трьома дверима, або великі сходи з 3 поверхами), схема ускладнюється. Між двома прохідними вимикачами встановлюється перехресний (проміжний) вимикач.
Перехресний вимикач має 4 клеми — 2 входи і 2 виходи. Він не ставиться окремо — тільки в парі з двома прохідними.
Принцип роботи: будь-яке перемикання будь-якого з трьох вимикачів змінює стан кола. Для схеми на 4 і більше місць — між двома прохідними ставиться декілька послідовних перехресних вимикачів.
Який кабель потрібен для прохідної схеми
Вибір кабелю залежить від довжини ліній і кількості вимикачів:
| Ділянка | Кількість жил | Переріз |
|---|---|---|
| Щиток → Прохідний №1 | 2 (фаза + нуль транзитом) | 1,5 мм² |
| Між прохідними вимикачами | 3 (2 перемички + нуль транзитом) | 1,5 мм² |
| Через перехресний (якщо є) | 3 | 1,5 мм² |
| Прохідний №2 → Світильник | 2 (фаза + нуль) | 1,5 мм² |
Важливо: якщо між двома вимикачами вже прокладений старий 2-жильний кабель, схему реалізувати не вийде — потрібна заміна на 3-жильний. Плануйте заздалегідь при ремонті.
Як відрізнити прохідний вимикач від звичайного при купівлі
Зовні обидва вимикачі виглядають однаково — однаковий корпус, одна клавіша. Різниця виявляється при детальному огляді:
- На задній стінці: у звичайного 2 клеми, у прохідного 3 клеми (COM + 2 виходи)
- На упаковці вказано: "прохідний", "маршовий", "переключатель на два положення" або англійською "2-way switch" / "SPDT switch"
- Перехресний (проміжний): 4 клеми, упаковка "перехресний" / "intermediate switch" / "crossover switch"
- На самому вимикачі часто нанесена схема-піктограма: дві точки внизу і одна зверху (прохідний) або стрілки в обидва боки (перехресний)
Типові помилки при підключенні прохідного вимикача
Чи можна замінити прохідний на розумний вимикач
Так, сучасні розумні вимикачі (Wi-Fi, Zigbee) часто мають режим прохідного — керування можна продублювати через застосунок на телефоні або голосового помічника. Популярні варіанти: Sonoff, Tuya, Philips Hue, Xiaomi.
Більш того, розумний вимикач може взагалі замінити класичну прохідну схему: один фізичний вимикач + керування з будь-якого місця через телефон. Для цього не потрібен другий фізичний вимикач і 3-жильний кабель між ними.
Подвійний прохідний вимикач: керування двома лініями світла
Якщо потрібно керувати двома різними джерелами світла з двох місць (наприклад, основна люстра і підсвітка в спальні), використовується подвійний прохідний вимикач — 2 клавіші, 6 клем.
По суті це два прохідних у одному корпусі, які працюють незалежно. Схема підключення для кожної клавіші — класична прохідна, просто провідники дублюються.
Переглянути весь асортимент прохідних вимикачів — Schneider, Legrand, Viko, El-Bi, ABB, одинарні і подвійні, в серіях для різного дизайну інтер'єру. Також звичайні вимикачі і 3-жильні кабелі для монтажу в каталозі Лампочка. Доставка Новою Поштою по всій Україні.
