Що таке синусоїда в електриці
Змінний струм у домашній розетці — не просто "якась напруга 220В". Він змінюється за певним законом: плавно наростає від нуля до пікового значення, потім так само плавно спадає до нуля і повторює це 50 разів на секунду (50 Гц). Якщо намалювати цю зміну на графіку — вийде хвиля у вигляді синуса. Звідси і назва — синусоїда.
Саме таку форму струму видає міська електромережа. Саме на неї розрахована вся побутова техніка. Газовий котел, холодильник, насос, медичний прилад — всі вони "очікують" на вході ідеальну плавну синусоїду.

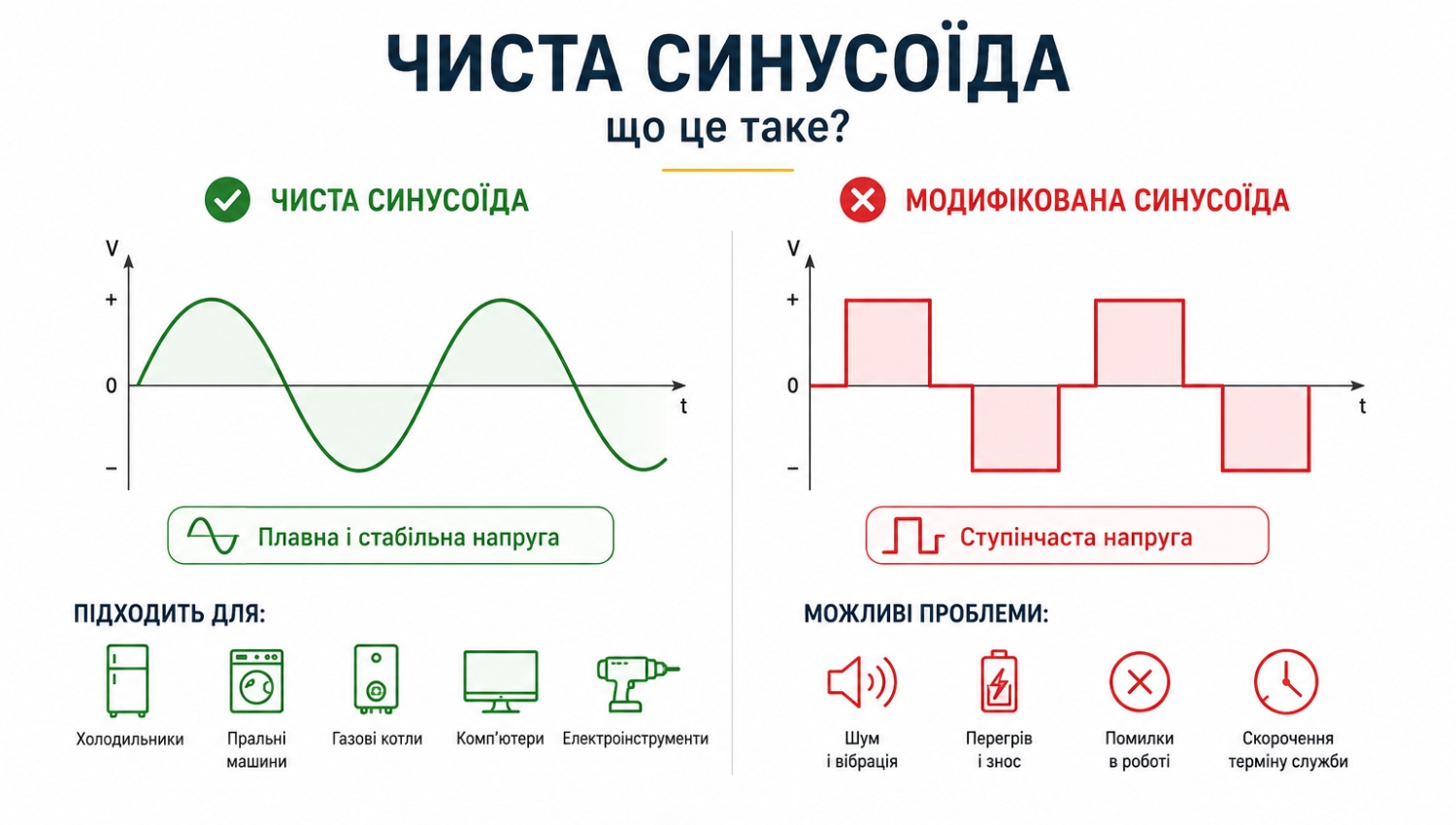

Чиста синусоїда і модифікована: в чому різниця
Коли відключається світло і вмикається інвертор або ДБЖ, він формує змінний струм самостійно. Проблема в тому, що не всі пристрої роблять це однаково якісно:
Яка техніка потребує чистої синусоїди обов'язково
Це ключове питання при виборі інвертора або ДБЖ. Модифікована синусоїда — це не просто "трохи гірша якість". Для деяких приладів це пряма загроза поломки:
- Газовий котел з електронним управлінням — найчутливіший прилад. Електронна плата котла може вийти з ладу або котел просто не запуститься. Гарантії виробника на котел скасовуються при живленні від неправильного струму.
- Холодильник і морозильна камера — компресор з асинхронним двигуном на модифікованій синусоїді перегрівається, споживає більше струму і зношується швидше.
- Пральна машина і посудомийка — двигун гудить, вібрує, нагрівається. Ресурс скорочується в рази.
- Медичні прилади (кисневі концентратори, апарати ШВЛ, небулайзери) — категорично тільки чиста синусоїда.
- Зарядні пристрої для ноутбуків і телефонів з імпульсними блоками живлення — технічно можуть працювати, але нагріваються сильніше і живуть коротше.
- Насоси з конденсаторними двигунами — насос не запускається або запускається з великими поштовхами.
Яка техніка може працювати від модифікованої синусоїди
Не все так сувого. Частина приладів нормально переносить модифіковану синусоїду:
- LED і люмінесцентні лампи — зазвичай без проблем
- Нагрівальні прилади з простими ТЕНами (обігрівачі, електрогриль) — спрацює
- Прості зарядні пристрої для акумуляторів
- Вентилятори без електроніки
- Деякі старіші телевізори і монітори
Але навіть для "сумісної" техніки модифікована синусоїда дає підвищений нагрів і прискорений знос. Якщо є вибір — завжди краще чиста.
Як перевірити, яку синусоїду видає ваш ДБЖ або інвертор
Три способи:
- Читати маркування — на коробці або в характеристиках шукайте "Pure Sine Wave", "чиста синусоїда", "правильна синусоїда". "Modified Sine Wave" або "Step Wave" — це модифікована.
- Ціна — ДБЖ з чистою синусоїдою на 1 000 Вт коштує приблизно вдвічі дорожче аналогічного з модифікованою. Якщо пристрій підозріло дешевий — швидше за все, модифікована.
- Перевірити котел або холодильник — якщо при переході на ДБЖ холодильник загудів гучніше або котел не запустився — синусоїда модифікована.
Чиста синусоїда і ефективність: чи є різниця в споживанні
Так, є. Техніка на модифікованій синусоїді споживає більше енергії — приблизно на 15-30% у порівнянні з живленням від мережі або чистої синусоїди. Це означає, що акумулятор розряджається швидше при тому самому навантаженні. Для системи резервного живлення, де кожна кіловат-година на рахунку, це важливо.
Який ДБЖ або інвертор з чистою синусоїдою вибрати
При виборі ДБЖ з правильною синусоїдою для будинку зверніть увагу на:
- Потужність — рахуйте суму всього, що підключаєте + 30% запасу. Для котла + холодильника + освітлення достатньо 1 500-2 000 Вт.
- Напруга АКБ — 12В для систем до 1 кВт, 24В до 2 кВт, 48В для потужніших систем.
- Час перемикання — котлу і холодильнику потрібне перемикання не довше 10-20 мс. Перевіряйте в характеристиках.
- Захист від глибокого розряду — ДБЖ має відключатися до того, як акумулятор розрядиться нижче 20%.
Подивитися весь асортимент ДБЖ і перетворювачів напруги з правильною синусоїдою в каталозі — LogicPower, Ritar, Must, Luxeon з доставкою Новою Поштою по всій Україні.
