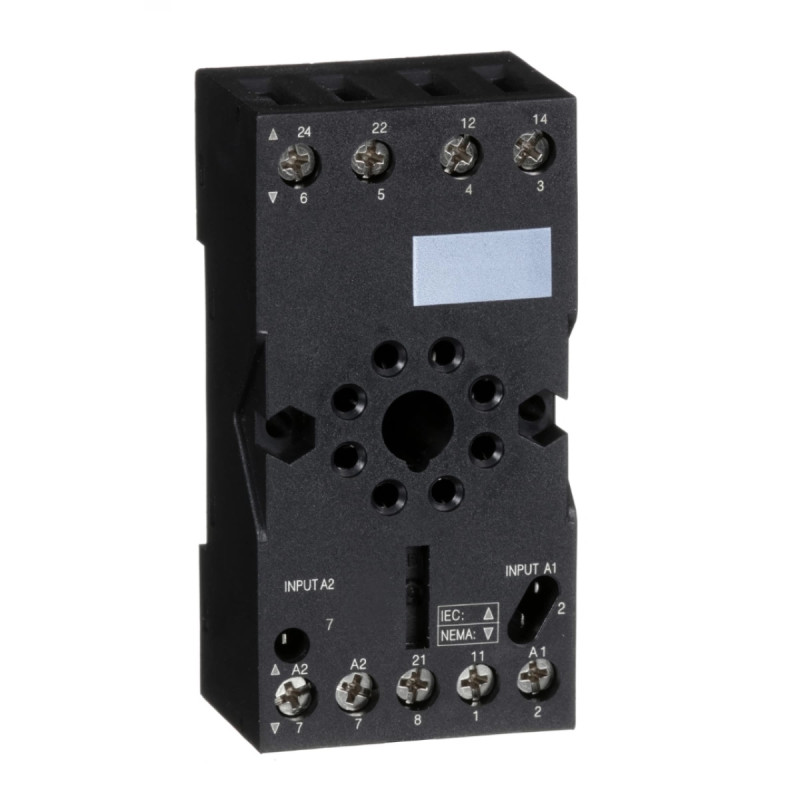

Розетка із циліндричними контактами для реле RUMC2, Schneider Electric (RUZC2M)

• Тип пристрою: штепсельна розетка (колодка) для реле
• Сумісність з реле: серія Harmony RUMC2 (з 2 перемикаючими контактами), серія RE48 (з конфігурацією контактів 2 C/O або 1 C/O + 1 C/O)
• Форма контактів реле: циліндричні (Octal, 8-піновий круглий роз'єм)
• Розташування контактних терміналів: змішане (Mixed)
• Номінальний тепловий струм на відкритому повітрі: 10 А
• Номінальна робоча напруга: до 250 В змінного струму (AC)
• Номінальна імпульсна напруга, що витримується: 4 кВ
• Ширина корпусу: 38 мм
• Вага нетто: 0.054 кг
• Спосіб монтажу: защіпна фіксація на симетричну DIN-рейку 35 мм або кріплення гвинтами на монтажну панель
• Тип підключення дротів: гвинтові затискачі для гнучких та жорстких кабелів перерізом від 0.25 до 2.5 мм² (гвинти М3.5)
• Максимальний момент затяжки клем: 1 Н·м
• Ступінь захисту: IP20 (захист від дотику пальцями)
• Температура експлуатації: від -40 °C до +55 °C

Принцип роботи та особливості:
Розетка виконує роль перехідного інтерфейсу між силовими чи сигнальними дротами та безпосередньо виконавчим реле. Провідники стаціонарно затискаються у гвинтових клемних колодках, що розташовані по обидва боки пристрою. Проміжне реле RUMC2 просто вставляється зверху у циліндричні пази до упору, що суттєво прискорює монтаж та мінімізує час простою обладнання під час регламентної заміни елементів автоматики.
