Навіщо потрібні кабельні наконечники
Кабельний наконечник - це металева гільза з контактною лопаткою або штирем, яку обтискають на кінці кабелю. Вона вирішує дві задачі:
- Для багатожильного (гнучкого) кабелю - збирає тонкі жили в єдиний моноліт. Без наконечника жили розсипаються, гвинт при затяжці перерізає їх, і контакт стає ненадійним. З часом місце нагрівається і відгорає.
- Для підключення до обладнання - забезпечує надійний болтовий контакт. Наконечник з отвором надягають на болт щитка, трансформатора або двигуна і затискають гайкою.
Без наконечника допустиме лише підключення одножильного (жорсткого) кабелю під гвинтову затискну клему. Для гнучких проводів наконечник або гільза - обов'язкові.
Які бувають типи кабельних наконечників для проводів
Як читати маркування кабельних наконечників
Маркування наконечника складається з кількох параметрів. Наприклад, DT-16-8 або ТМЛ 25-8:
- Перша цифра (16, 25, 35...) - переріз кабелю в мм², під який розрахована трубка наконечника.
- Друга цифра (8, 10, 12...) - діаметр отвору для болта в мм.
- Літери DT / ТМЛ / SC - тип і серія. DT і ТМЛ - мідні луджені. DL - алюмінієві. DTL / ТМАл - мідно-алюмінієві перехідні.

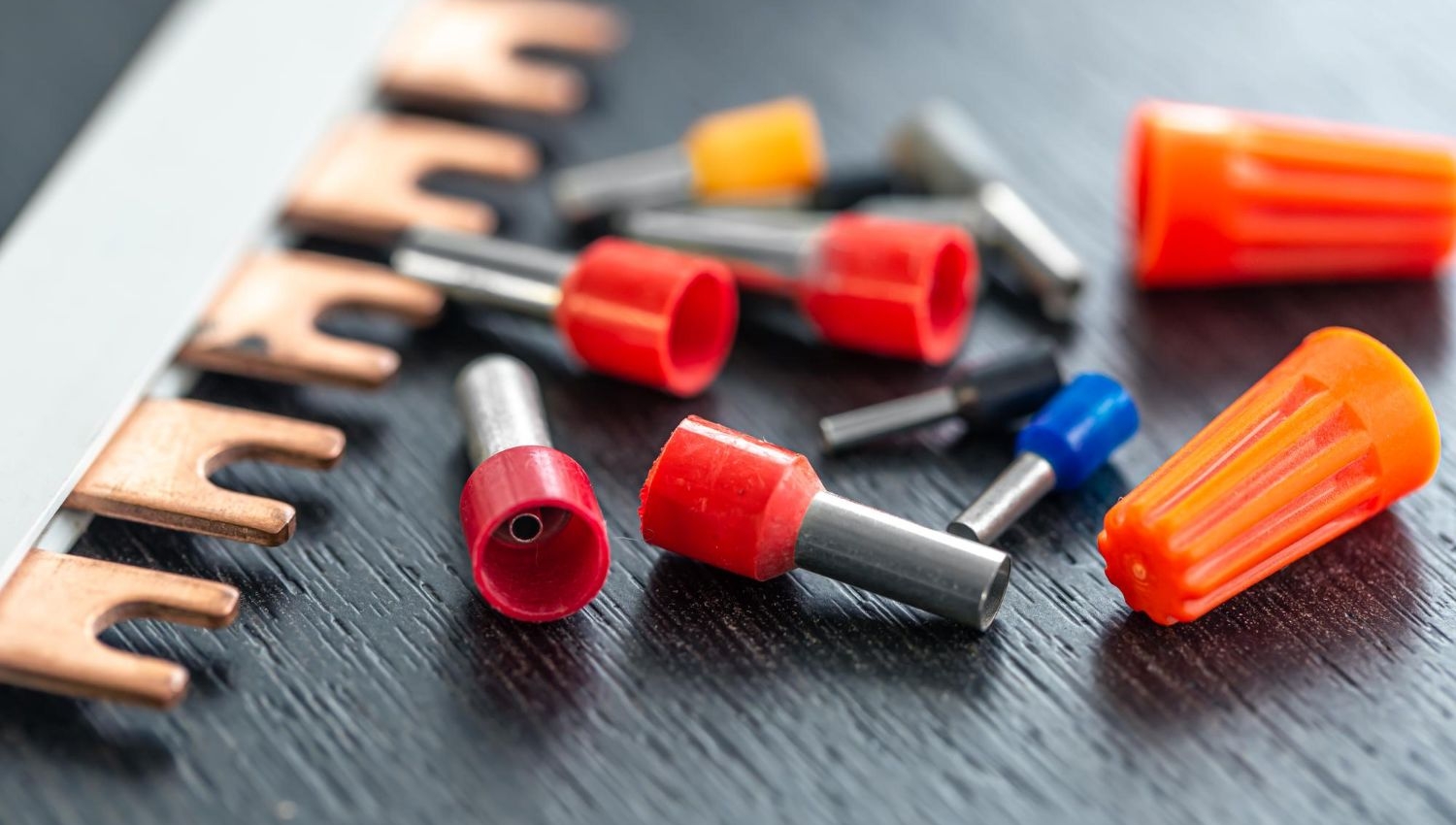

Для ізольованих НШВІ (втулкових): наприклад НШВІ 2,5-12 - переріз 2,5 мм², довжина трубки 12 мм. Колір манжету за стандартом: червоний - 1,5 мм², синій - 2,5 мм², жовтий - 6 мм².
Чим відрізняються мідні, алюмінієві та мідно-алюмінієві наконечники
- Мідні (DT, ТМЛ) - для мідних кабелів. Найпоширеніші. Луджені (покриті оловом) - краще захищені від окислення.
- Алюмінієві (DL) - для алюмінієвих кабелів. Використовуються в старих будинках де є алюмінієва проводка. Ніколи не поєднуйте алюмінієвий кабель з мідним наконечником напряму - виникає гальванічна корозія.
- Мідно-алюмінієві (DTL, ГАМ) - перехідні. Одна сторона під алюмінієвий кабель, друга - мідний контакт для підключення до обладнання. Використовуються коли потрібно з'єднати алюмінієвий ввід з мідною шиною.
Як підібрати наконечник під переріз кабелю
Правило просте: переріз наконечника = переріз кабелю. Якщо кабель ВВГ 3×4 - потрібен наконечник DT-4 або ТМЛ 4. Якщо ВВГ 3×16 - DT-16.
Для НШВІ (втулкових) - те саме. Якщо провід 2,5 мм² - НШВІ-2,5. Але є нюанс: якщо в клему потрібно вставити два проводи 2,5 мм² - використовуйте спарений наконечник НШВІ 2×2,5.
Діаметр болта для кільцевих наконечників підбирається під конкретне місце підключення. У щитках найчастіше M6 або M8 - відповідно наконечники DT-xx-6 або DT-xx-8.
Переглянути всі кабельні наконечники та гільзи в нашому каталозі - мідні, алюмінієві, НШВІ, RV, ізольовані та неізольовані.
Чим обтискати наконечники - потрібні кліщі
Обтискати наконечники потрібно тільки спеціальними прес-кліщами (крімпером). Пасатижами не можна - або недотиснете і дріт випаде, або деформуєте наконечник і порушите контакт.
- Для НШВІ і ізольованих наконечників - кліщі з кольоровим маркуванням губок (червоний/синій/жовтий) і овальним профілем.
- Для силових DT/ТМЛ (до 10 мм²) - механічні прес-кліщі типу HX-10 або HS-101. Обтиск з чотирьох сторін.
- Для великих перерізів (16-240 мм²) - важільні кліщі або гідравлічний прес.
