Навіщо потрібне кольорове маркування проводів
Без стандартизованого кольорового маркування кожне з'єднання доводилося б перевіряти індикатором — ризик помилки і удару струмом зростав би багатократно. Кольори дозволяють електрику і монтажнику одразу бачити, де фаза, де нуль і де заземлення, навіть не торкаючись проводів вимірювальним приладом.
В Україні діє стандарт ДСТУ, який відповідає міжнародному стандарту IEC 60446. Знаючи кольорове маркування, ви безпечно підключаєте розетки, вимикачі та прилади самостійно.

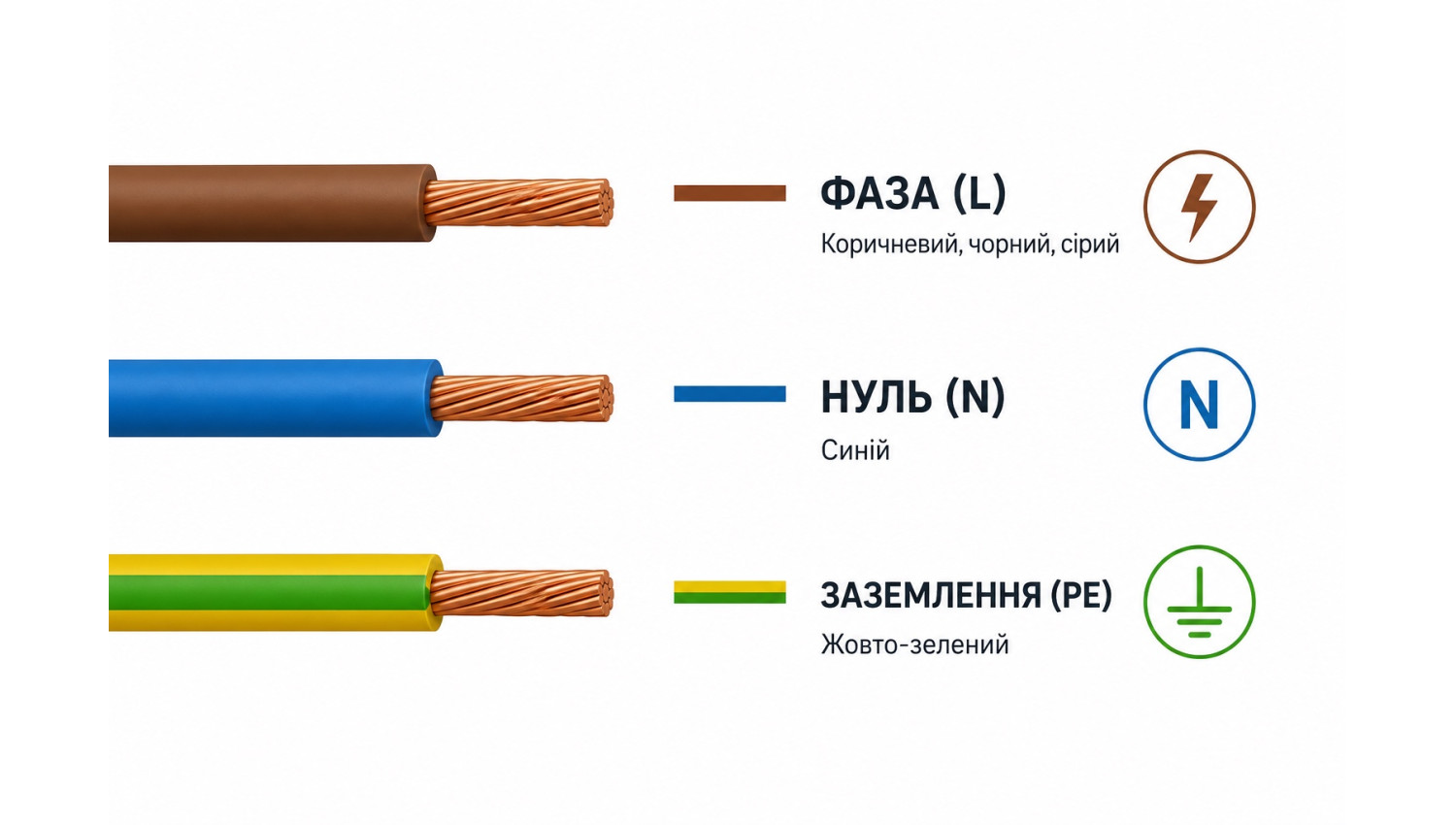

Стандартні кольори проводів за сучасним стандартом
Кольори у трипровідному кабелі: що є що
Стандартний трипровідний кабель ВВГ 3x1,5 або NYM 3x1,5 для домашньої проводки:
- Коричневий (або чорний) → фаза L
- Синій (або блакитний) → нуль N
- Жовто-зелений → заземлення PE
У п'ятипровідному кабелі для трифазного підключення: коричневий — L1, чорний — L2, сірий — L3, синій — N, жовто-зелений — PE.
Старе маркування: що було до стандарту
У проводці, зробленій до 1990-х або навіть 2000-х років, кольори можуть бути інші:
- Червоний або червоно-коричневий — фаза (старий СРСР)
- Синій — нуль (збігається з сучасним — не плутайте)
- Жовтий або зелений — заземлення (окремі кольори замість жовто-зеленого)
- Чорний або будь-який — у старих алюмінієвих двопровідних лініях кольори могли бути довільними
Важливо: при роботі зі старою проводкою завжди перевіряйте індикаторною викруткою — не покладайтеся на колір.
Як правильно підключати: фаза і нуль у розетці та вимикачі
Розетка: ліва клема — нуль (синій), права — фаза (коричневий), середній контакт — заземлення (жовто-зелений). Для розетки полярність формально не критична — прилад працює в обох варіантах. Але правильна полярність важлива для безпеки: при правильному підключенні на корпусі приладу буде нуль, а не фаза.
Вимикач: через вимикач проходить тільки фаза (коричневий). Нуль іде напряму до світильника. Це означає, що при вимкненому вимикачі цоколь і корпус лампочки залишаються без напруги — безпечна заміна лампи.
Щиток і автомати: фаза підключається зверху на вхідну клему автомата, нуль — на нульову шину (N), заземлення — на шину заземлення (PE).
Якщо кольори невідомі: як визначити фазу
При роботі зі старою або незнайомою проводкою:
- Індикаторна викрутка (пробник) — світиться при торканні фазного проводу
- Мультиметр — вимірює напругу між проводами. Фаза-нуль = 220В, фаза-земля = 220В, нуль-земля = 0В (або менше 5В)
