Кольори проводів – фаза, нуль і земля
Дізнайтеся, якого кольору фаза, нуль і земля за сучасним стандартом IEC 60446 та ДСТУ, а також у старій радянській проводці й колах постійного струму. Оберіть стандарт і подивіться повну схему з кольорами.
Кольори проводів показують призначення жили в кабелі: фаза, нуль чи захисне заземлення. За сучасним стандартом IEC 60446 і ДСТУ фаза – коричнева, нуль – блакитний, а земля – жовто-зелена. Довідник вище допомагає визначити провід за кольором або, навпаки, знайти потрібну жилу за призначенням, і враховує сучасну, стару радянську та DC-проводку. Це один з інструментів розділу електротехнічних калькуляторів для швидкої роботи з кабелем.

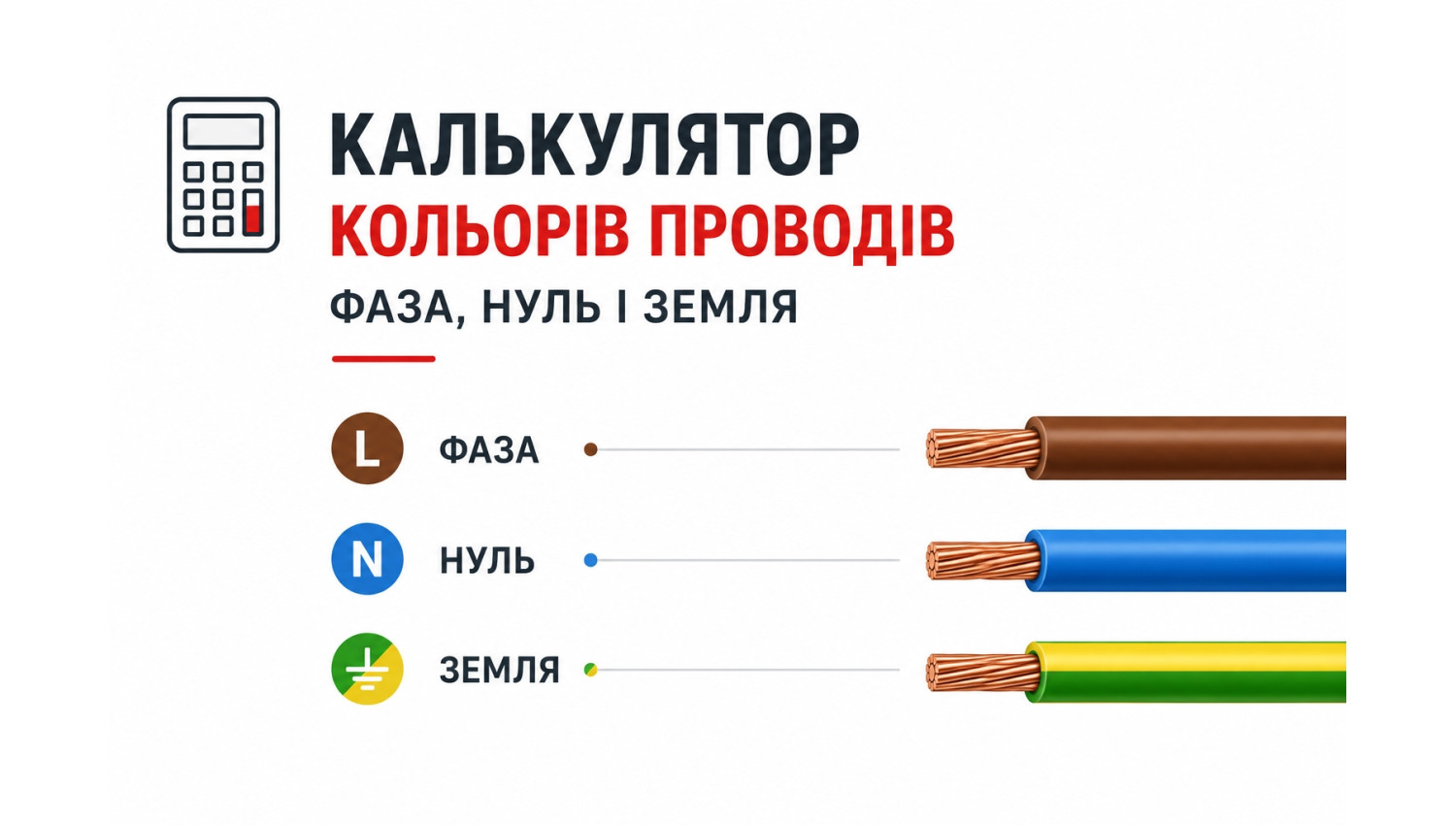

Якого кольору фаза, нуль і земля
За сучасним стандартом фаза – коричнева, нуль – блакитний, а заземлення – жовто-зелене. Це базове маркування для однофазної мережі 220 В, яке діє за IEC 60446 і ДСТУ. Жовто-зелений і блакитний закріплені виключно за землею й нулем, тому їх заборонено використовувати для фази.
У трифазній мережі 380 В фаз три, і кожна має свій колір: L1 – коричневий, L2 – чорний, L3 – сірий. Нуль залишається блакитним, земля – жовто-зеленою. Такий поділ дозволяє швидко розібрати схему навіть у щиті з десятками проводів.
Що означає кожен колір проводу
Кожен колір ізоляції відповідає за конкретне призначення жили. Нижче – розшифровка основних кольорів сучасного стандарту.
Якого кольору провід заземлення
Провід заземлення завжди жовто-зелений – це закріплено стандартом IEC 60446 і ДСТУ й не має винятків у сучасній проводці. Комбінація жовтого й зеленого обрана навмисно, бо її неможливо сплутати з робочими кольорами фази чи нуля.
Якщо в кабелі немає жовто-зеленої жили, значить заземлення не передбачене, і таку лінію не можна використовувати для розеток у вологих зонах. У старій проводці окремої землі часто не було взагалі, тому перед підключенням техніки з металевим корпусом перевірте наявність захисного провідника.
Кольори жил у 2-, 3- і 5-жильному кабелі
Кількість жил у кабелі визначає, які кольори в ньому будуть. Ось типові комбінації для побутових і трифазних ліній.
Кольори проводів у старій радянській проводці
У старій радянській проводці колір ізоляції не гарантує призначення жили. Раніше не було єдиного стандарту, тому фаза могла бути білою, червоною чи чорною, а нуль – синім або чорним. Окремого заземлення в багатьох старих будинках взагалі не передбачали.
Через це визначати провід за кольором у старій мережі небезпечно. Перед будь-якою роботою обов'язково перевіряйте фазу індикаторною викруткою або мультиметром, навіть якщо колір здається знайомим. Не покладайтеся лише на забарвлення жили.
Кольори проводів постійного струму (DC)
У колах постійного струму маркування відрізняється від мережі 220 В. Найчастіше плюс позначають червоним, а мінус – чорним, як у автомобільній та акумуляторній проводці. У деяких системах плюс роблять коричневим, а мінус – синім.
Для сонячних панелей, акумуляторів і DC-щитів колірні схеми у різних виробників можуть відрізнятися. Тому в системах постійного струму завжди звіряйтеся з документацією й маркуванням клем, а не лише з кольором ізоляції.
Типові помилки при визначенні проводів за кольором
Найпоширеніша помилка – довіряти кольору в старій проводці. У будинках 20–40-річної давнини колір нічого не гарантує, тому фазу там завжди перевіряють приладом. Дотик до «нуля», який виявився фазою, небезпечний для життя.
Друга помилка – використовувати жовто-зелений або блакитний для фази. Ці кольори закріплені за землею й нулем, і застосування їх для фази порушує норми та збиває з пантелику наступного електрика.
Третя – плутати нуль і землю. Хоча в старих схемах їх іноді об'єднували, у сучасній проводці це різні провідники з різними функціями. З'єднання нуля із землею напряму створює небезпеку.
Четверта – не перевіряти кабель після чужого монтажу. Якщо проводку робив хтось інший, кольори могли переплутати. Перед підключенням техніки прозвоніть жили мультиметром, щоб переконатися у відповідності.
Таблиця кольорів проводів
Таблиця зводить кольори за сучасним стандартом IEC 60446 і ДСТУ.
| Призначення | Колір | Позначення |
|---|---|---|
| Фаза (одна фаза) | коричневий | L |
| Фаза 1 | коричневий | L1 |
| Фаза 2 | чорний | L2 |
| Фаза 3 | сірий | L3 |
| Нуль | блакитний (синій) | N |
| Земля | жовто-зелений | PE |
У старій проводці ці правила не діють, тому призначення жили там перевіряють приладом.
