Калькулятор закону Ома
Розрахунок напруги, сили струму, опору й потужності за законом Ома. Введіть будь-які два значення – калькулятор обчислить решту.
Калькулятор закону Ома – це онлайн-інструмент, який за двома відомими величинами рахує решту: напругу, силу струму, опір і потужність. В основі лежить закон Ома – сила струму в колі прямо пропорційна напрузі й обернено пропорційна опору. Ним користуються електрики, монтажники, студенти й радіоаматори для швидких розрахунків кіл постійного струму. Це один з інструментів розділу електротехнічних калькуляторів для роботи без формул на папері.
Що таке закон Ома і що показує калькулятор
Закон Ома описує зв’язок між напругою, струмом і опором у електричному колі. Сила струму дорівнює напрузі, поділеній на опір, тому при 12 В і опорі 6 Ом через коло піде струм 2 А. Калькулятор показує всі чотири пов’язані величини – U, I, R і P – щойно ви вводите будь-які дві.
До класичної трійки додається потужність, бо на практиці саме вона визначає нагрів і вибір захисту. Потужність дорівнює добутку напруги на струм, тому те саме коло на 12 В і 2 А виділяє 24 Вт. Калькулятор автоматично перебирає потрібну формулу залежно від того, які поля заповнені.

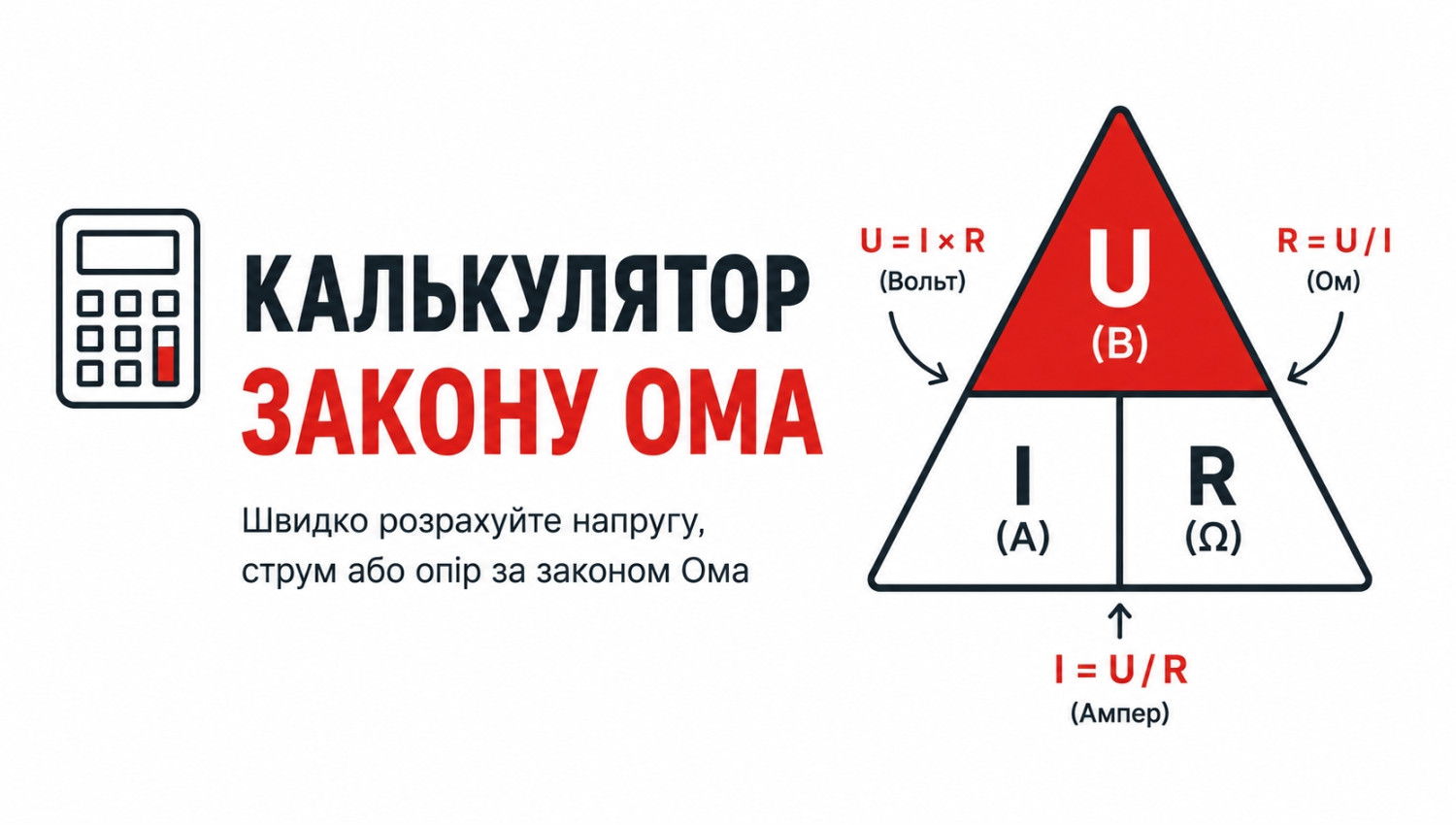

Формули закону Ома
Формули закону Ома пов’язують напругу U, струм I, опір R і потужність P. Знаючи будь-які дві величини, можна знайти решту. Нижче – основні робочі співвідношення.
- Сила струму: I = U / R.
- Напруга: U = I × R.
- Опір: R = U / I.
- Потужність: P = U × I = I² × R = U² / R.
Усі формули виводяться з двох базових: U = I × R і P = U × I. Решта – це їх алгебраїчні перетворення, які калькулятор застосовує сам. Важливо стежити за одиницями: напруга у вольтах, струм в амперах, опір в омах, потужність у ватах.
Які величини рахує калькулятор закону Ома
Калькулятор працює з чотирма величинами електричного кола. Для розрахунку достатньо знати будь-які дві з них.
Як користуватися калькулятором закону Ома
Щоб розрахувати коло за законом Ома, достатньо заповнити два поля. Алгоритм простий і не вимагає виводити формули вручну.
- Визначте, які дві величини вам відомі – наприклад, напруга й опір.
- Введіть їх у відповідні поля: вольти, ампери, оми чи вати.
- Інші два поля залиште порожніми.
- Натисніть «Розрахувати» – калькулятор обчислить решту.
- Обчислені величини підсвічуються окремо від введених.
- Перевірте використані формули в результаті, щоб зрозуміти розрахунок.
Де застосовують закон Ома
Закон Ома лежить в основі більшості електротехнічних розрахунків. Ось практичні ситуації, де калькулятор стає в пригоді.
Типові помилки при розрахунку за законом Ома
Найпоширеніша помилка – застосовувати простий закон Ома до кола змінного струму з двигунами чи трансформаторами. Там, крім активного опору, є реактивний, і потужність рахують з урахуванням cos φ. Для таких розрахунків простого U × I недостатньо.
Друга помилка – плутати одиниці. Якщо струм у міліамперах, а ви рахуєте в амперах, результат буде в тисячу разів інший. Перед розрахунком зведіть усі величини до базових: вольти, ампери, оми, вати.
Третя – ігнорувати опір самого провідника. На довгих лініях опір кабелю спричиняє падіння напруги, тому до споживача доходить менше, ніж на джерелі. Це особливо помітно в низьковольтних системах на 12 В.
Четверта – не зважати на потужність розсіювання. Резистор чи провідник, розрахований лише за опором, може перегрітися, якщо потужність перевищує допустиму. Завжди перевіряйте P, а не лише R.
Таблиця прикладів за законом Ома
Щоб швидко зорієнтуватися, скористайтеся таблицею типових розрахунків для кіл постійного струму.
| Напруга, В | Струм, А | Опір, Ом | Потужність, Вт |
|---|---|---|---|
| 12 | 2 | 6 | 24 |
| 12 | 5 | 2,4 | 60 |
| 24 | 2 | 12 | 48 |
| 220 | 10 | 22 | 2200 |
| 5 | 0,02 | 250 | 0,1 |
Останній рядок – типовий розрахунок струмообмежувального резистора для світлодіода на 5 В.
Що ще знадобиться для електророзрахунків
Закон Ома – перший крок, за яким зазвичай іде підбір кабелю й захисту. Ось інструменти й категорії, що доповнюють розрахунок.
- Калькулятор підбору автомата – номінал захисту за розрахованим струмом.
- Мідний кабель – переріз під навантаження, марки ВВГ, ШВВП, ПВС.
- Калькулятор ваги кабелю – оцінка маси й бюджету на проводку.
- Калькулятор електроенергії – переведення потужності у вартість споживання.
- Калькулятор блока живлення для LED стрічки – потужність драйвера під довжину стрічки.
