Що таке байпас простими словами

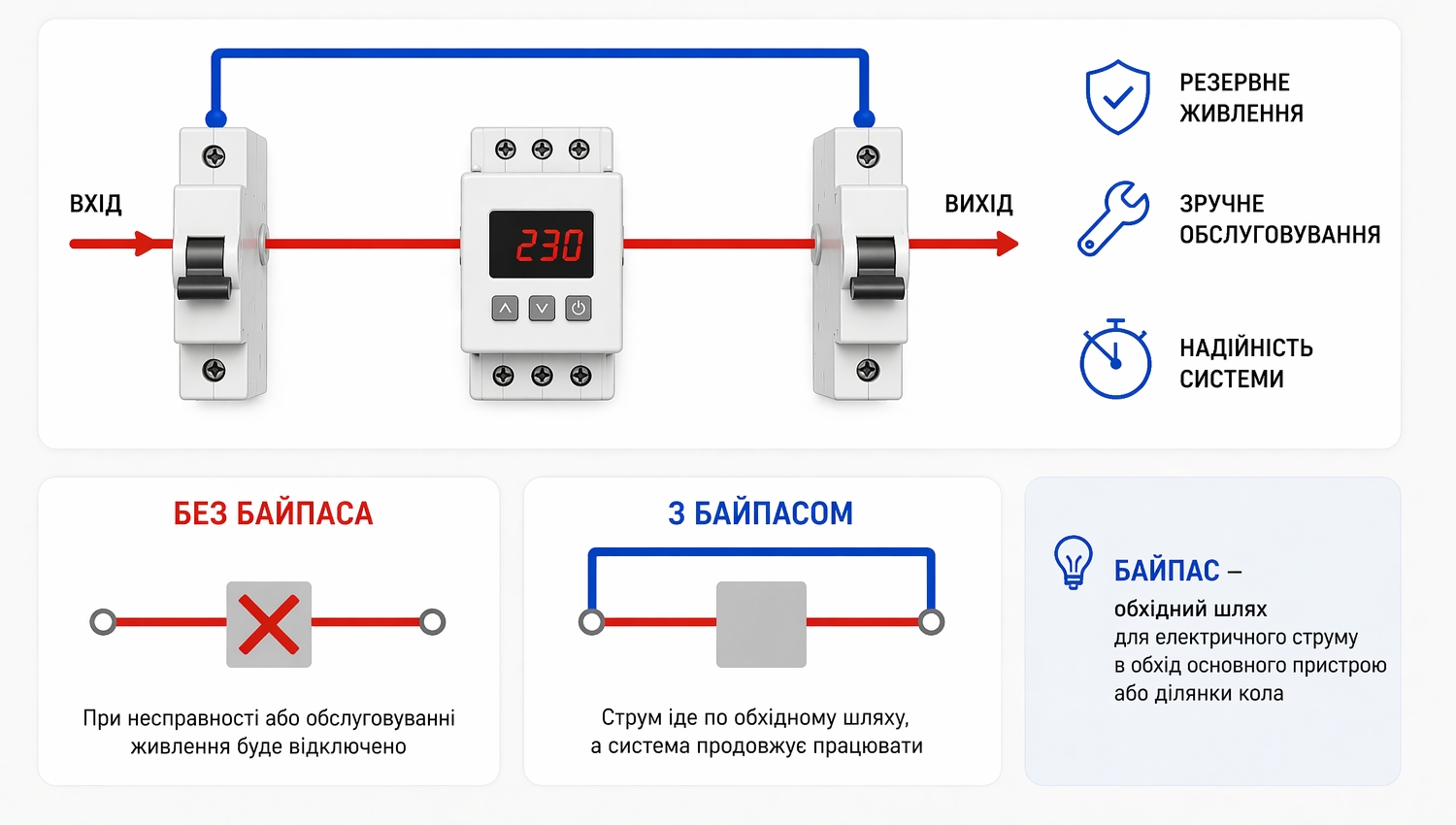

Байпас (від англ. bypass — "обхід", "об'їзна дорога") — це обхідна лінія або перемикач, який дозволяє подати живлення до навантаження напряму з мережі, минаючи основний пристрій — ДБЖ, інвертор, стабілізатор або зарядну станцію. Споживач (котел, холодильник, серверне обладнання) продовжує отримувати електроенергію навіть коли основний пристрій відключений для обслуговування, перевантажений або несправний.
Простий приклад: у вас стоїть стабілізатор напруги на ввідній лінії будинку. Щоб замінити несправну плату стабілізатора, потрібно повністю знеструмити будинок — або тимчасово перевести навантаження на байпас, минаючи стабілізатор. Будинок працює далі без перерви, а ви спокійно ремонтуєте пристрій.
Де застосовується байпас: три основні сфери
Автоматичний байпас (Auto Bypass) в ДБЖ
Автоматичний байпас — це режим, в який ДБЖ переходить самостійно при певних умовах. Щойно умови відпадають, ДБЖ повертається у нормальний режим роботи. Цей процес відбувається миттєво і непомітно для споживача.
Коли ДБЖ автоматично переходить у байпас:
- Перевантаження — підключене обладнання споживає більше, ніж номінал ДБЖ. Інвертор не встигає віддати потрібну потужність, тому живлення йде напряму з мережі.
- Перегрів пристрою — внутрішня температура перевищила допустиму. ДБЖ тимчасово "відпочиває", перенаправивши навантаження в обхід.
- Несправність інвертора — вихід з ладу електроніки. Байпас рятує споживачів до ремонту.
- Перехідні процеси при включенні — деякі ДБЖ стартують у режимі байпасу, а потім переходять у нормальний режим.
- Вихідна напруга вийшла за межі норми — якщо через несправність ДБЖ видає не 220В, а 180В чи 250В — захист переводить на пряму мережу.
Важливо: коли ДБЖ у байпасі, ваша техніка живиться від "сирої" мережі без захисту від стрибків, просідань і високочастотних перешкод. Якщо в цей момент у мережі трапляється аварія — страждатиме техніка. Тому якщо ДБЖ постійно в режимі байпасу — це сигнал серйозних проблем: або перевантаження, або несправність, яку треба усувати.
Ручний байпас (Manual Bypass)
Ручний байпас — це фізичний перемикач, яким оператор переводить навантаження на мережу для обслуговування ДБЖ. На відміну від автоматичного, ручний байпас потрібен у критичних інсталяціях, де відключення навантаження недопустиме.
Сценарії використання ручного байпасу:
- Планова заміна батарей у великому ДБЖ серверної кімнати. Техніки перемикають систему на байпас, безпечно від'єднують і замінюють батареї, після чого повертають на нормальний режим — все без переривання живлення обладнання.
- Ремонт або заміна ДБЖ — при серйозній несправності потрібно демонтувати пристрій повністю. Без байпасу довелося б знеструмити все підключене обладнання.
- Діагностика і тестування — періодична перевірка роботи ДБЖ. На час тесту навантаження переводиться на байпас.
У побутових ДБЖ для будинку ручного байпасу зазвичай немає — він є у професійних моделях для серверних, медичних закладів, промислового обладнання. Якщо вам потрібен ручний байпас для домашнього ДБЖ — можна встановити зовнішній перемикач вручу (механічний байпас-вимикач).
Байпас у стабілізаторах напруги
Деякі моделі стабілізаторів напруги (особливо потужні — від 10 кВА і вище для будинків) мають перемикач байпасу. У режимі байпасу напруга подається на навантаження напряму з мережі, без стабілізації.
Навіщо це потрібно:
- Технічне обслуговування — чистка, заміна щіток (для сервоприводних моделей), калібрування
- Діагностика роботи без стабілізатора — порівняти, як працює техніка напряму з мережею
- Аварійний режим якщо стабілізатор вийшов з ладу — дозволяє продовжити роботу будинку до ремонту
- Перевантаження стабілізатора — при підключенні сильного споживача (зварник, компресор) байпас пропускає цей струм, минаючи стабілізатор
Увага: у режимі байпасу техніка повністю незахищена від стрибків напруги. Використовуйте цей режим тільки за необхідності і ненадовго.
Байпас у зарядних станціях та інверторах
Сучасні портативні зарядні станції та інверторні ДБЖ для будинку теж мають режим байпасу. Принцип трохи інший від класичних ДБЖ: коли є мережа, станція пропускає струм напряму до підключеного навантаження, одночасно підзаряджаючи акумулятор. Акумулятор не задіюється, поки мережа в нормі.
Переваги режиму байпасу в зарядних станціях:
- Акумулятор не циклюється без потреби — подовжує його ресурс
- Можна підключати потужні споживачі, які перевищують номінал інвертора станції (проходять через байпас мимо інвертора)
- ККД близький до 100% — немає подвійного перетворення AC→DC→AC
- При відключенні мережі станція за мілісекунди переходить у нормальний режим роботи від акумулятора
Сантехнічний байпас: коли чують це слово частіше
Крім електричного, слово "байпас" широко використовується у сантехніці — байпас у системі опалення. Це перемичка між подачею і зворотньою гілкою радіатора або циркуляційним насосом, яка дозволяє воді проходити повз радіатор при закритому крані.
Якщо ви шукали саме сантехнічний байпас (для опалення, насосів, котлів) — це зовсім інша сфера. Принцип назви той самий — "обхідний шлях" — але технічно сантехнічний байпас це металева/пластикова труба з фітингами і клапаном, а не електричний пристрій.
Як зрозуміти, що ваш ДБЖ у режимі байпасу
Більшість ДБЖ сигналізують про перехід у режим байпасу:
- Світловий індикатор "Bypass" на передній панелі (зазвичай жовтий або помаранчевий)
- Текст на дисплеї — "BYPASS", "BP", іконка обхідної лінії
- Звуковий сигнал — короткі гудки раз на секунду (для професійних моделей)
- Повідомлення у програмі моніторингу — якщо ДБЖ підключений до комп'ютера по USB/LAN
Якщо ДБЖ постійно у байпасі — це ненормально. Причини:
- Перевантаження (підключено більше споживачів, ніж дозволяє номінал) — відключіть зайве
- Розряджена або несправна батарея — потребує заміни
- Несправний інвертор — потрібен сервіс
- Невідповідна вхідна напруга мережі — перевірте кабель і розетку
Вибір ДБЖ з правильним байпасом для будинку
При виборі ДБЖ для резервного живлення будинку зверніть увагу на такі характеристики, пов'язані з байпасом:
- Тип байпасу — автоматичний (обов'язково) + ручний (для потужних моделей бажано)
- Час переключення — чим менше, тим краще. Для газового котла і ПК — не більше 10-20 мс
- Індикація стану байпасу — обов'язково має бути, інакше не дізнаєтесь про проблему
- Максимальна вхідна потужність в режимі байпасу — має бути вищою за вашу максимальну потужність навантаження
