Зачем нужен автоматический выключатель и как он защищает проводку

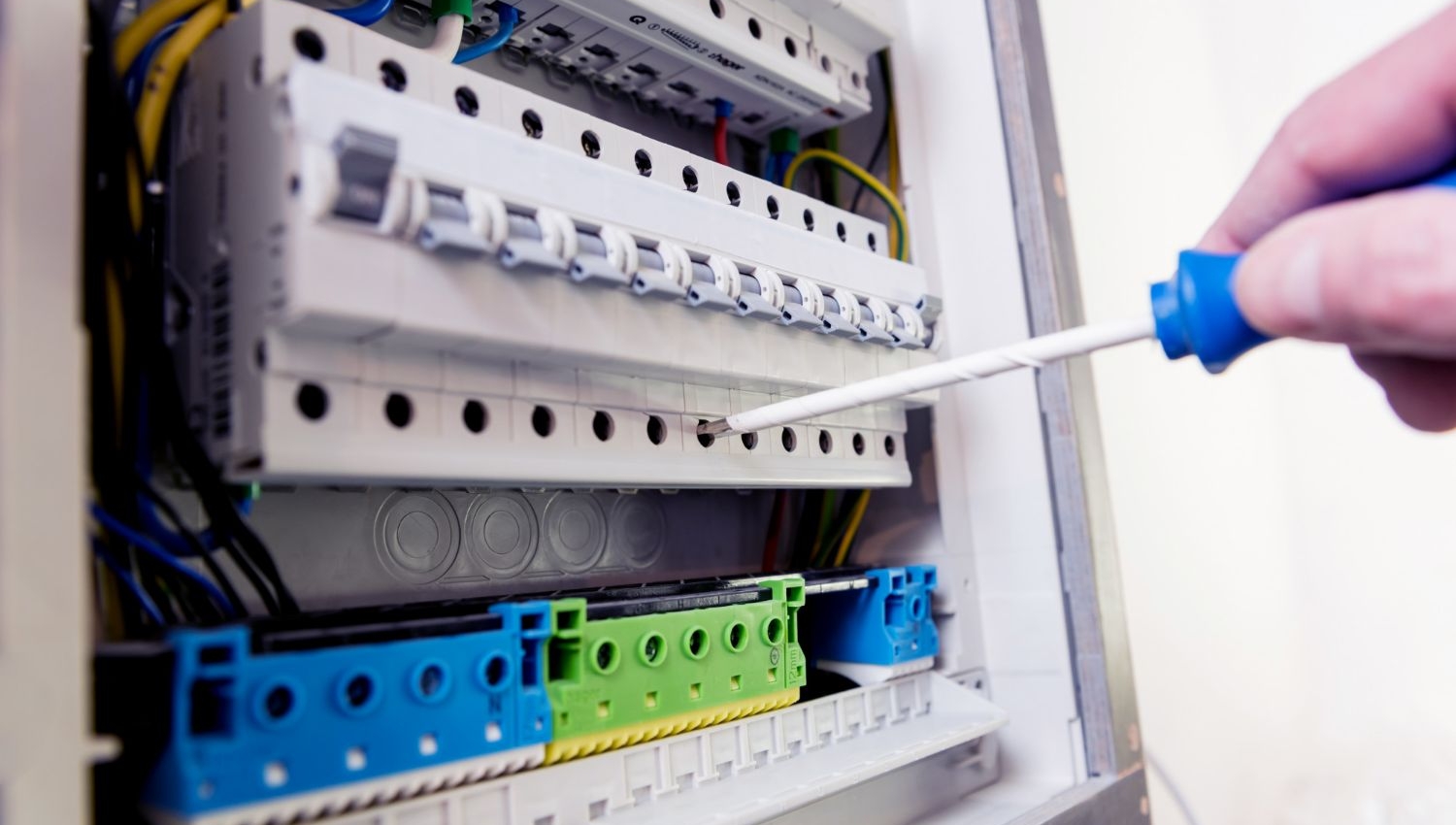

Автоматический выключатель ("автомат") - это устройство, которое защищает электрическую сеть от двух проблем:
- Перегрузка - когда к линии подключено слишком много потребителей и кабель начинает нагреваться.
- Короткое замыкание - внезапное соединение фазного провода с нулевым. Ток резко возрастает, провода горят.
При превышении допустимого тока автомат размыкает контакты и обесточивает линию. Главная задача автомата - защищать кабель, а не приборы. Поэтому номинал автомата подбирается под сечение кабеля, а не под мощность потребителей.
Что такое номинальный ток автомата и как его рассчитать
Номинальный ток (In) - это максимальный ток, который автомат пропускает длительно без срабатывания. Обозначается цифрой на корпусе: C16, C25, B10 и т.д. - цифра и есть номинальный ток в амперах.
Формула расчёта тока для однофазной сети 220В:
I (А) = P (Вт) / 220
Результат нужно округлить до большего стандартного значения. Стандартные номиналы: 6, 10, 16, 20, 25, 32, 40, 50, 63 А.
Не знаете с чего начать? Воспользуйтесь калькулятором подбора автоматического выключателя - введите мощность потребителей и получите рекомендуемый номинал.
Пример: комната с компьютером (300 Вт), телевизором (50 Вт), обогревателем (2000 Вт) и пылесосом (1500 Вт). Сумма = 3850 Вт. Ток: 3850 / 220 = 17,5 А. Округляем до стандартного - берём автомат на 20 А.
Таблица выбора автоматического выключателя по мощности (220В)
Характеристики B, C, D - какую выбрать для квартиры
Буква перед номиналом (B16, C16, D16) - это времятоковая характеристика. Она определяет, при каком кратном превышении тока автомат сработает мгновенно (за доли секунды):
- B (3-5×In) - срабатывает при небольшом превышении тока. Подходит для линий освещения и кабельных сетей без значительных пусковых токов.
- C (5-10×In) - стандарт для квартиры и офиса. Выдерживает кратковременный пусковой ток бытовых приборов (холодильник, стиральная машина). Именно C ставят на розетки, освещение и большинство бытовых линий.
- D (10-20×In) - для оборудования с большими пусковыми токами: насосы, компрессоры, станки, двигатели. В квартирах не нужен.
Коротко: для квартиры почти всегда нужен автомат с характеристикой C.
Какую отключающую способность выбрать для квартиры и дома
Отключающая способность (Icu) - это максимальный ток короткого замыкания, который автомат выдержит без повреждения. Указывается в кА (килоамперах).
- 4,5 кА - минимум на рынке. Формально достаточно для большинства квартир.
- 6 кА - стандарт в Европе. Рекомендуется для новых объектов. Более надёжная защита при коротком замыкании.
- 10 кА и больше - для промышленных объектов и домов с мощным вводом.
Для квартиры в многоэтажном доме хватит 4,5-6 кА. Для частного дома - лучше 6 кА.
Как выбрать вводной автомат для квартиры и дома
Вводной автомат стоит перед счётчиком или сразу после него. Он защищает всю внутреннюю проводку и должен иметь номинал больший, чем у всех групповых автоматов вместе.
Практические рекомендации:
- Квартира до 60 м² (4-6 кВт) - вводной автомат 25-32А.
- Квартира 60-100 м² (6-10 кВт) - 40-50А.
- Квартира с электроплитой - минимум 40А.
- Частный дом (10-15 кВт) - 50-63А.
Важно: номинал вводного автомата не должен превышать разрешённую мощность, которую вам выделило облэнерго. Если разрешено 5 кВт - вводной автомат максимум 25А.
Как читать маркировку автоматических выключателей
На корпусе автомата можно найти несколько ключевых параметров:
- C16 - характеристика (C) и номинальный ток (16А).
- 4500А или 4,5 кА - отключающая способность.
- 230/400V~ - напряжение (однофазная и трёхфазная сеть).
- 1P, 2P, 3P - количество полюсов (однополюсный, двухполюсный, трёхполюсный).
Для однофазной линии (розетки, освещение) - однополюсный (1P). Для вводного автомата в квартиру - двухполюсный (2P), чтобы отключать и фазу, и ноль одновременно. Для трёхфазного подключения - 3P или 4P.
