Схема подключения реле напряжения – это порядок, при котором прибор ставят в разрыв фазы сразу после вводного автомата и счётчика, перед групповыми автоматами. Реле постоянно измеряет напряжение в сети и мгновенно отключает нагрузку, когда оно выходит за заданные пределы (обычно 207–253 В для украинской сети 230 В). Подключить его можно двумя способами: напрямую, когда весь ток нагрузки идёт через клеммы реле, или через контактор, когда реле лишь управляет катушкой силового аппарата. В этой статье – только монтажные схемы: как физически завести провода в щиток для однофазной и трёхфазной сети, отдельно для приборов релейного оборудования бренда Зубр. Вопросы «что такое реле напряжения» и «как настроить пороги» мы разбираем в отдельных материалах.
Схема подключения реле напряжения: общий принцип

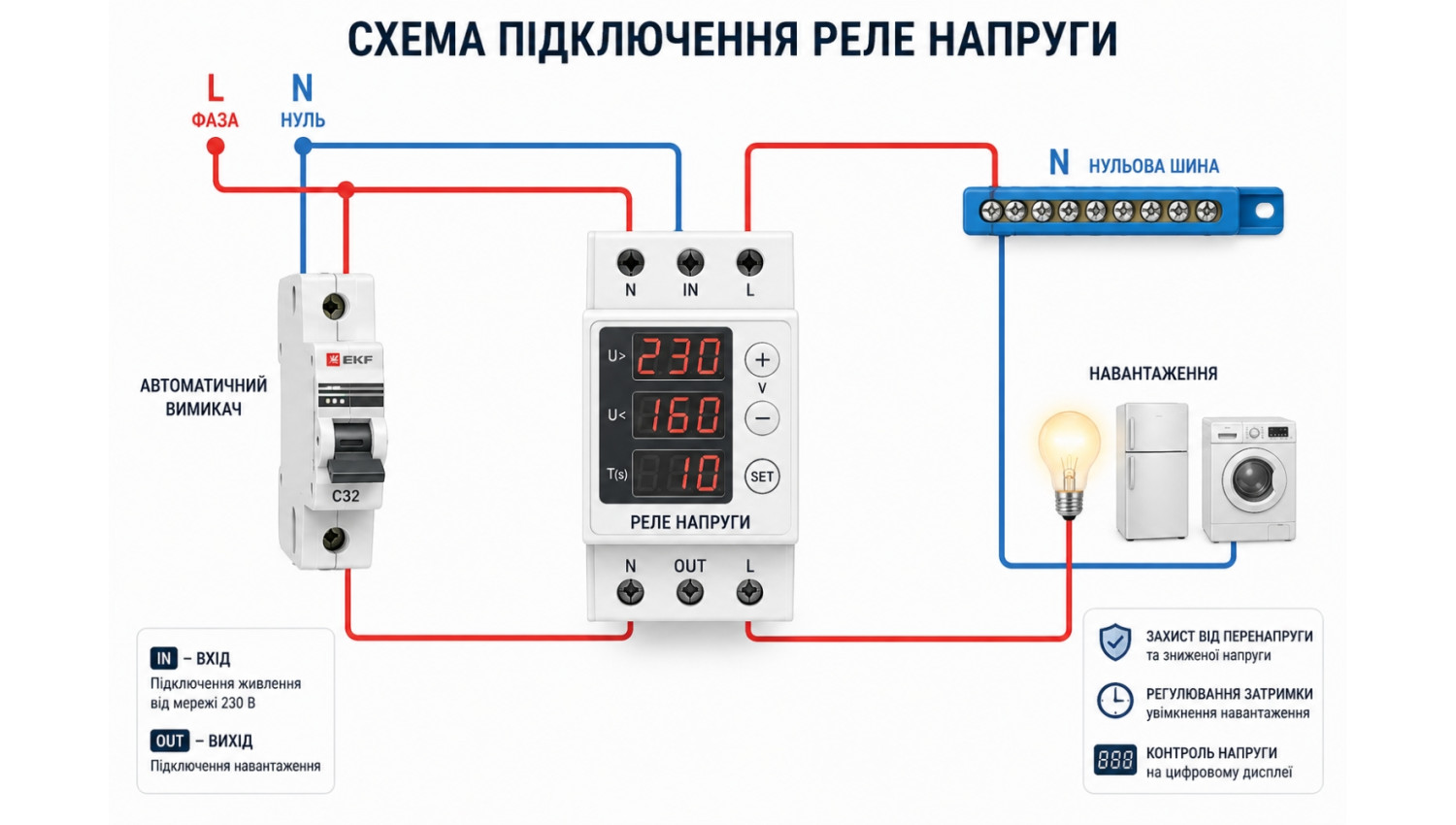

В любой схеме реле напряжения включается в разрыв фазного провода после прибора учёта. Ноль заводят на отдельную клемму для питания электроники реле, а защищённая нагрузка получает фазу уже с выходной клеммы прибора. Такой порядок даёт реле возможность обесточить всю квартиру или дом за доли секунды, как только напряжение просядет ниже или подскочит выше заданных значений.
Место в щитке – сразу за вводным автоматом. Сначала идёт вводной автоматический выключатель, затем счётчик, потом реле напряжения, и уже после него – УЗО и групповые автоматы. Такая последовательность не случайна: реле должно стоять до устройств защитного отключения, чтобы при аварии в сети снималось питание со всей сборки сразу.
Каждое реле рассчитано на свой номинальный ток – обычно от 16 до 63 А. Это главное ограничение прямой схемы: если суммарный ток нагрузки превышает номинал реле, контакты внутри прибора перегреваются и подгорают. Именно поэтому для мощных объектов применяют схему с контактором.
Прямое подключение реле напряжения в щиток
Прямая схема – самая простая и подходит для квартиры или дома, где суммарный ток не превышает номинал реле. Весь ток нагрузки проходит непосредственно через прибор, поэтому важно не превышать паспортное значение. Для большинства квартир достаточно модели на 40 А, для дома с электрокотлом чаще берут 63 А.
- Обесточьте щиток вводным автоматом и убедитесь индикатором, что напряжения нет.
- Закрепите реле на DIN-рейку сразу после счётчика – однофазное занимает 2–3 модуля по 18 мм.
- Заведите ноль с нулевой шины на клемму «N» реле голубым проводом сечением 1,5–2,5 мм².
- Соедините выход вводного автомата с клеммой «L – вход» реле проводом сечением 2,5–10 мм² по номиналу.
- От клеммы «L – выход» заведите фазу на верхние полюса групповых автоматов или на вход УЗО.
- Затяните все клеммы с паспортным моментом – слабый контакт греется и портит прибор.
- Подайте питание, дождитесь окончания задержки включения (обычно 3–600 с) и проверьте показ напряжения на дисплее.
Сечение провода подбирайте под номинал реле, а не «на глаз»: для прибора на 63 А нужен медный провод сечением от 6 мм². Клеммы качественных реле рассчитаны на провод до 16 мм².
Схема подключения реле напряжения через контактор
Через контактор реле напряжения подключают, когда ток нагрузки превышает номинал прибора – ориентировочно от 7 кВт на фазу. В этой схеме силовой ток идёт не через реле, а через контакты магнитного пускателя, а само реле лишь подаёт управляющий сигнал на его катушку. Так снимается ограничение по току, и одно реле способно управлять нагрузкой в 100 А и более.
Логика простая: выходной контакт реле напряжения коммутирует катушку контактора. Пока напряжение в норме – реле держит катушку под питанием, контактор замкнут, нагрузка работает. Как только напряжение вышло за пределы – реле снимает питание с катушки, контактор размыкается и отключает весь ток. При такой схеме номинал самого реле уже не имеет принципиального значения, ведь через него течёт только ток катушки.
Эта схема обязательна для трёхфазного ввода частного дома с мощным потреблением, для мастерских и небольших производств. Контактор подбирают по рабочему току нагрузки с запасом около 25 %.
Схема подключения реле напряжения Зубр
Реле напряжения Зубр серии D2 (модели D2-40, D2-50, D2-63) подключают по стандартной однофазной схеме с тремя рабочими клеммами. Прибор монтируют на DIN-рейку шириной 36 мм сразу после вводного автомата и счётчика. Клеммы рассчитаны на провод сечением до 16 мм², диапазон рабочего питания – 100–420 В, есть встроенная термозащита, срабатывающая при 80 °C внутри корпуса.
Порядок подключения клемм в Зубр D2:
- Клемма №1 «N» – ноль с нулевой шины щитка, голубой провод сечением 1,5–2,5 мм².
- Клемма №2 «L – вход» – фаза с выхода вводного автомата, провод ПВ3 сечением 2,5–10 мм² в зависимости от модели.
- Клемма №3 «L – выход» – фаза на верхние полюса групповых автоматов.
Для трёхфазной сети берут трёхфазную версию Зубр (серия D6 или отдельная модель 3F) либо ставят три однофазных реле – по одному на каждую фазу. Схема с тремя отдельными реле даёт преимущество: авария на одной фазе отключает только её, а не весь дом. По опыту наших монтажников, в коттеджах на Львовщине чаще берут именно три однофазных прибора для пофазной защиты.
Какие бывают реле напряжения по типу подключения
Однофазная и трёхфазная схема подключения реле напряжения
Однофазная схема проще: одно реле в разрыв единственной фазы. Её применяют в квартирах и домах с однофазным вводом на 220 В. Трёхфазная схема сложнее, ведь сеть 380 В имеет три фазы, и напряжение на каждой может отличаться.
Для трёхфазного ввода есть два подхода. Первый – одно трёхфазное реле, которое отключает сразу все три фазы при аварии на любой из них. Второй – три однофазных реле, каждое на своей фазе, с независимым отключением. Второй вариант дороже, но удобнее там, где потребители разнесены по фазам и некритично терять все сразу. Обе схемы при мощной нагрузке выполняют через контактор.
Типичные сценарии применения реле напряжения
Типичные ошибки при подключении реле напряжения
Самая распространённая ошибка – прямое подключение реле к нагрузке, превышающей его номинал. Реле на 40 А ставят на дом с суммарным током 60 А, контакты греются и подгорают за несколько месяцев. Правильно – либо брать реле с запасом по току, либо переходить на схему с контактором.
Вторая ошибка – установка реле после УЗО вместо того, чтобы ставить его первым после счётчика. В такой схеме при аварии часть сборки остаётся под напряжением. Реле напряжения должно стоять до устройств дифференциальной защиты, чтобы снимать питание со всего щита.
Третья ошибка – заниженное сечение фазного провода на вход и выход реле. Тонкий провод на клеммах прибора под нагрузкой греется, изоляция плавится. Сечение всегда подбирают под номинальный ток реле, а не «на глаз».
Четвёртая ошибка – слабо затянутые клеммы. Плохой контакт – главная причина выхода реле из строя: место соединения нагревается, клемма окисляется, прибор теряет стабильность. После монтажа клеммы обязательно протягивают, а через месяц работы желательно подтянуть повторно.
Что понадобится вместе с реле напряжения
- Магнитные пускатели – для схемы с нагрузкой выше номинала реле.
- Автоматические выключатели – вводной и групповые, работают в связке с реле.
- УЗО – дифференциальная защита от утечки тока, ставится после реле.
- Медный кабель – для ввода и межкоммутационных соединений нужного сечения.
- Пластиковые боксы – корпус щитка под DIN-рейку для всей сборки.
- Нулевые и заземляющие шины – для аккуратной разводки нуля и PE-проводника.
