Схема подключения однофазного счётчика – это порядок соединения четырёх клемм прибора, где фаза и ноль заходят из сети и выходят на нагрузку. Клемма 1 – вход фазы, клемма 2 – выход фазы на квартиру, клемма 3 – вход ноля, клемма 4 – выход ноля. Счётчик ставят после вводного автомата, перед групповыми автоматами и УЗО. Для большинства квартир и домов применяют прямое подключение, когда весь ток проходит через прибор; для больших мощностей – через трансформаторы тока. Однофазные приборы учёта относятся к измерительному оборудованию и монтируются на DIN-рейку в щиток. Важно: подключение и опломбирование счётчика выполняет представитель энергокомпании – самовольное подключение запрещено.
Схема подключения однофазного счётчика: назначение клемм
Однофазный счётчик имеет четыре клеммы, расположенные слева направо в номерном порядке 1–2–3–4. Схема соединений всегда продублирована на обратной стороне клеммной крышки самого прибора – это самый надёжный источник для конкретной модели.

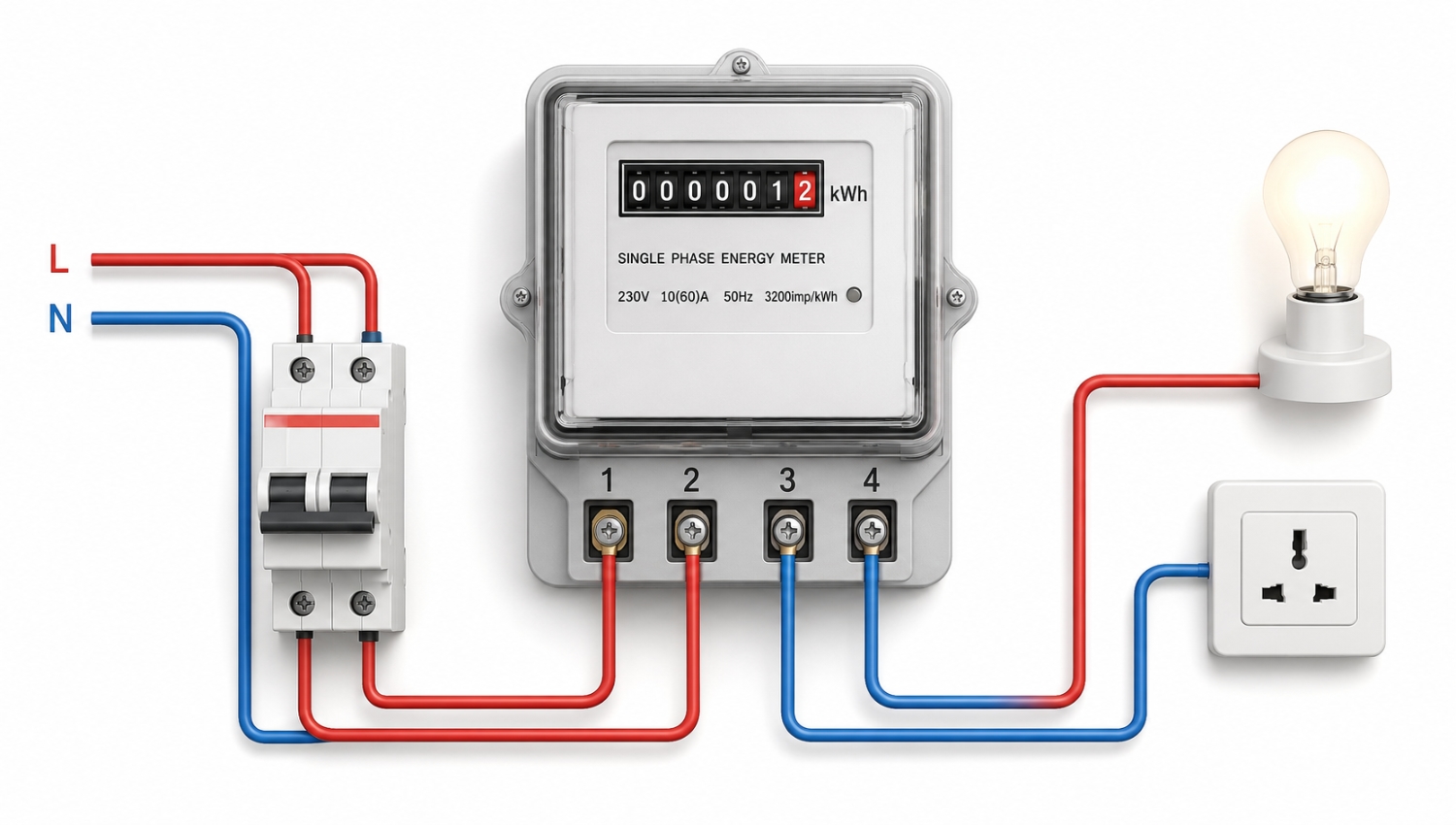

Распределение клемм стандартное для прямого включения: клемма 1 принимает фазу из сети, клемма 2 отдаёт фазу на нагрузку, клемма 3 принимает ноль, клемма 4 отдаёт ноль на нагрузку. То есть входные проводники идут на нечётные клеммы (1 и 3), а выходные на квартиру – на чётные (2 и 4). Такой порядок даёт счётчику измерять весь ток, проходящий сквозь него к потребителям.
Прямое подключение однофазного счётчика в щиток
Прямое подключение – основная схема для квартиры и частного дома, когда ток нагрузки не превышает номинал прибора (обычно до 60–100 А). Весь ток идёт непосредственно через счётчик, дополнительное оборудование не нужно.
- Обесточьте линию вводным автоматом и проверьте индикатором отсутствие напряжения.
- Закрепите счётчик на DIN-рейку в щитке вертикально, в удобном для считывания месте.
- Зачистите жилы от изоляции примерно на 15 мм по глубине клеммы.
- Заведите фазу с вводного автомата на клемму 1, а ноль с нулевой шины – на клемму 3.
- С клеммы 2 выведите фазу на групповые автоматы, с клеммы 4 – ноль на распределение нагрузки.
- Затяните каждую клемму в два подхода: сразу после монтажа и повторно через несколько минут.
- Вызовите представителя энергокомпании для проверки и опломбирования – без пломбы учёт недействителен.
Сечение входного провода подбирают под номинал вводного автомата: для 25 А – медь от 4 мм², для 40 А – от 6 мм². Слабо затянутая клемма счётчика греется так же, как в автомате, поэтому момент затяжки критически важен.
Порядок в щитке: что до и что после счётчика
Счётчик в щитке стоит вторым – сразу после вводного автомата и перед остальной защитной автоматикой. Сначала идёт вводной автоматический выключатель (часто пломбируется вместе со счётчиком), затем сам прибор учёта, потом реле напряжения, УЗО и групповые автоматы.
Вводной автомат до счётчика нужен, чтобы можно было безопасно обесточить прибор для обслуживания или замены. Вся защитная автоматика – дифференциальные устройства, групповые автоматы – ставится уже после счётчика, ведь она защищает внутреннюю проводку, а не сам узел учёта.
Какие бывают однофазные счётчики
Подключение однофазного счётчика через трансформаторы тока
Через трансформаторы тока однофазный счётчик подключают, когда ток нагрузки превышает номинал прибора прямого включения. В этой схеме токовая обмотка счётчика измеряет не весь ток, а лишь вторичный ток трансформатора, уменьшенный в кратное число раз.
Самый распространённый коэффициент трансформации – 100/5, то есть первичный ток уменьшается в 20 раз. Показание счётчика при этом умножают на коэффициент, чтобы получить реальное потребление. Такую схему дополняют испытательной коробкой, которая позволяет снимать показания и обслуживать узел без отключения питания. Для бытовой однофазной сети трансформаторное включение применяют редко – в основном на мощных вводах.
Типичные сценарии применения однофазного счётчика
Типичные ошибки при подключении однофазного счётчика
Самая распространённая ошибка – перепутать входные и выходные клеммы, заведя нагрузку на клеммы 1 и 3 вместо 2 и 4. Прибор будет работать, но схема станет нештатной, а при проверке энергокомпания зафиксирует нарушение. Всегда сверяйтесь со схемой на обратной стороне клеммной крышки.
Вторая ошибка – занижение сечения входного провода. Тонкая жила на клемме счётчика под нагрузкой греется, контакт слабеет, а место соединения подгорает. Сечение подбирают под ток вводного автомата, а не «на глаз».
Третья ошибка – слабая затяжка клемм. Клемма счётчика, как и любая силовая клемма, требует повторной протяжки через несколько минут после монтажа. Плохой контакт – основная причина нагрева и выхода узла учёта из строя.
Четвёртая ошибка – самовольное подключение без вызова энергокомпании. Прибор без пломбы считается не прошедшим учёт, а срыв или отсутствие пломбы влечёт штраф и перерасчёт. Монтаж можно сделать самому, но ввод в учёт – только через представителя поставщика.
Можно ли подключать однофазный счётчик самостоятельно
Физически установить счётчик на DIN-рейку и завести провода можно самостоятельно, но ввести его в учёт вправе только энергокомпания. Представитель поставщика проверяет правильность схемы, снимает начальные показания и устанавливает пломбу на клеммную крышку и вводной автомат.
Без пломбы прибор юридически не считает потреблённое, а самовольное подключение к сети квалифицируется как нарушение с соответствующими штрафами. Поэтому оптимальный порядок – подготовить щиток и схему, а финальное подключение и опломбирование согласовать с энергокомпанией. По опыту наших магазинов, клиенты чаще всего покупают счётчик заранее и ставят его уже во время планового вызова электрика поставщика.
Что понадобится вместе с однофазным счётчиком
- Автоматические выключатели – вводной перед счётчиком и групповые после него.
- УЗО – дифференциальная защита внутренней проводки после прибора учёта.
- Медный кабель – для ввода и соединений нужного сечения.
- Пластиковые боксы – щиток под DIN-рейку для счётчика и автоматики.
- Нулевые и заземляющие шины – для аккуратной разводки ноля и PE-проводника.
- DIN-рейка и соединительные гребёнки – для монтажа группы автоматов.
