Что такое фаза и ноль простыми словами
В обычной бытовой розетке на 220В есть два проводника, по которым течёт электрический ток: фаза и ноль. Фаза — проводник под напряжением, от которого начинается цепь питания. Ноль — проводник, по которому ток возвращается обратно к источнику (подстанции).
Простой пример: у вас в доме есть кран и слив. Кран — это фаза, из него течёт вода. Слив — это ноль, он принимает воду обратно. Без одного из них цепь не замкнута и прибор не работает.
Что такое фаза (L) в электрике
Фаза (обозначается латинской буквой L — от англ. Line) — это проводник, находящийся под переменным напряжением 220В относительно земли. По нему электроэнергия приходит от подстанции к вашей розетке. Напряжение фазы меняется 50 раз в секунду (50 Гц) от +310В до -310В — именно поэтому ток у нас "переменный".
Стандартный цвет фазы: коричневый или чёрный (по современному стандарту ДСТУ/IEC 60446). В старой советской проводке — часто красный, реже белый.
Опасность: касаться оголённого фазного проводника опасно. При контакте через ваше тело пойдёт ток на землю, если вы стоите на влажной поверхности или касаетесь заземлённых предметов.
Что такое ноль (N) в электрике
Ноль (обозначается буквой N — от англ. Neutral) — это нейтральный проводник, замыкающий электрическую цепь. Ток, прошедший через прибор, возвращается обратно к подстанции именно по нулю. Без подключённого нуля прибор не заработает.
Стандартный цвет нуля: синий или голубой. Этот цвет неизменен во всех международных стандартах — легко узнать.
Теоретически ноль безопасен: его напряжение относительно земли близко к нулю (отсюда и название). Но на практике в неисправных сетях или при плохом контакте на нуле может появиться значительное напряжение. Поэтому всегда проверяйте ноль индикатором перед работой.
Чем отличается фаза от нуля: сводная таблица
| Параметр | Фаза (L) | Ноль (N) |
|---|---|---|
| Обозначение | L (Line) | N (Neutral) |
| Цвет (стандарт) | Коричневый / чёрный | Синий / голубой |
| Напряжение относительно земли | ~220В | ~0В (в норме) |
| Индикаторная отвёртка | Светится | Не светится |
| Опасность при касании | Высокая — удар током | Обычно безопасен |
| Функция в цепи | Источник энергии | Возврат тока |

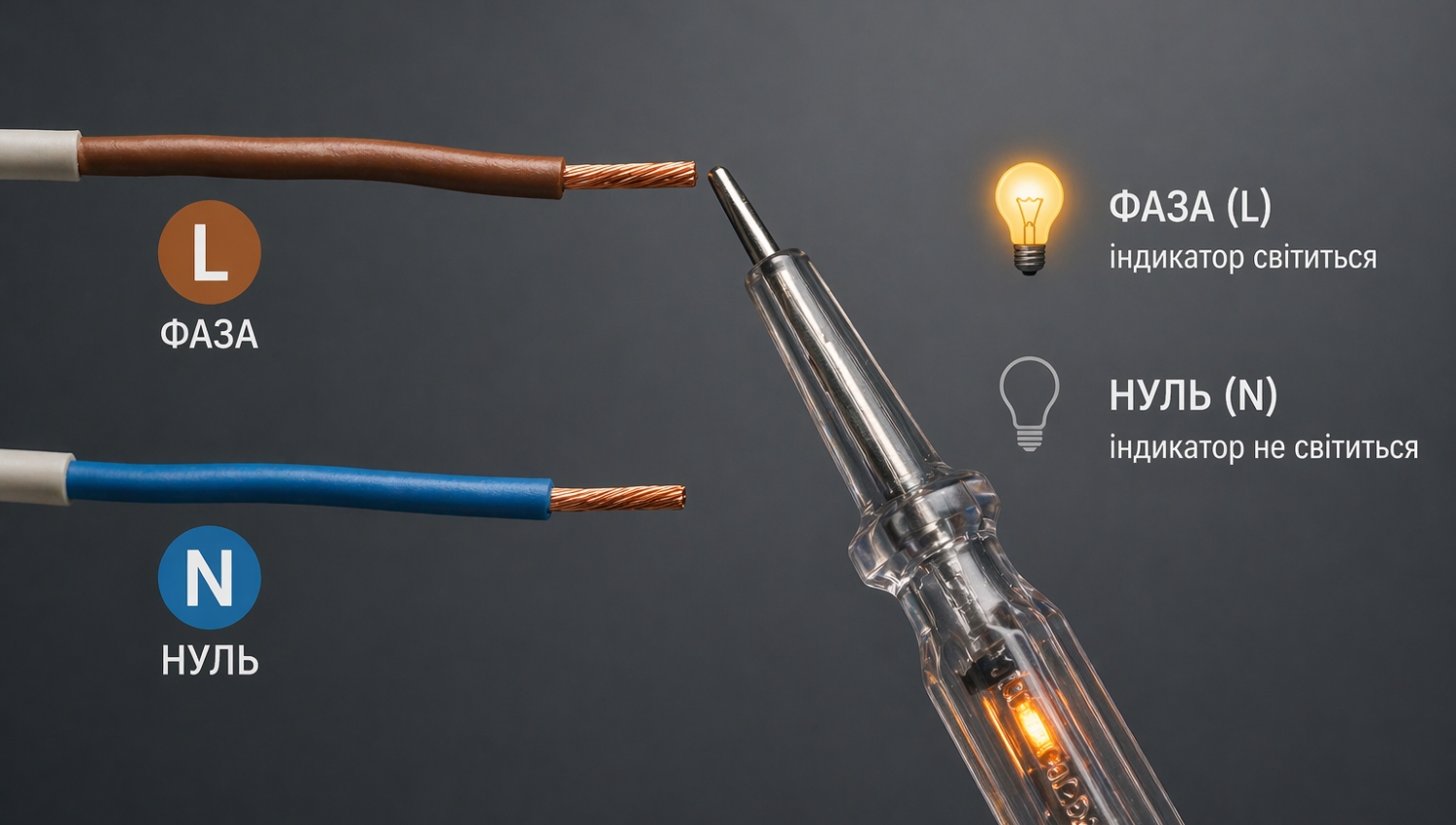

Как определить фазу индикаторной отвёрткой
Индикаторная (пробная) отвёртка — самый простой и дешёвый инструмент для определения фазы. Внутри её ручки вмонтирована неоновая лампочка с высокоомным резистором.
Порядок проверки:
- Возьмите индикаторную отвёртку за изолированную ручку
- Прижмите большим пальцем металлический контакт в верхней части ручки
- Коснитесь жалом оголённого проводника или гнезда розетки
- Лампочка засветилась — это фаза
- Лампочка не засветилась — ноль или заземление
Для бесконтактных (индуктивных) индикаторов — поднесите прибор к кабелю, не разрезая его. Они реагируют на электромагнитное поле и полезны для проверки замурованной проводки в стене.
Как определить фазу и ноль мультиметром
Мультиметр даёт точные показания. Установите переключатель в режим измерения переменного напряжения (V~, ACV) с диапазоном до 750В или выше.
Измерения в розетке:
- Фаза — ноль: ~220В (нормальное значение сети)
- Фаза — заземление: ~220В (если заземление исправно)
- Ноль — заземление: 0-5В (допустимое значение)
Если ноль-земля показывает более 10В — это тревожный сигнал: возможен плохой контакт нулевого проводника или проблемы с заземлением.
Куда подключать фазу и ноль в розетке
В стандартной розетке с заземлением три контакта:
- Левая клемма — ноль (синий провод N)
- Правая клемма — фаза (коричневый провод L)
- Нижний или центральный контакт (встроенная пружинная скоба) — заземление (жёлто-зелёный PE)
Формально прибор будет работать и при перепутанных фазе и нуле — ток идёт в цепи независимо от направления ввода. Но для правильной работы автоматов защиты (выключатель в цепи должен разрывать именно фазу, а не ноль) полярность критична.
Посмотреть розетки и выключатели с правильной маркировкой контактов в каталоге Лампочка.
Куда подключать фазу в одноклавишном выключателе
Одна из самых распространённых ошибок новичков — подключить выключатель на ноль. Он вроде бы работает — выключатель размыкает цепь. Но при выключенном выключателе цоколь лампочки остаётся под фазой. Если при замене лампы вы коснётесь цоколя, получите удар током.
Правильная схема:
- Фаза (коричневый) приходит к выключателю и выходит из него к светильнику
- Ноль (синий) идёт напрямую от распределительной коробки к светильнику, минуя выключатель
- В закрытом положении выключателя цепь разорвана на фазе — цоколь лампы безопасен
Что делать, если цвета проводов неизвестны
В старой проводке, сделанной до 2000-х, цвета могут не соответствовать современному стандарту или даже быть одинаковыми (два чёрных провода). В этом случае:
- Используйте индикатор или мультиметр для определения
- Не полагайтесь на цвет — советский "красный" = фаза, но в "импортном" кабеле красный может быть чем угодно
- При капитальном ремонте замените старую проводку на современную с правильной цветовой маркировкой
Может ли на нуле быть напряжение: "двухфазная розетка"
Да. Это довольно распространённая аномалия в старых квартирах. Если при измерении напряжения между нулём и землёй мультиметр показывает около 100-200В — это значит, что ноль "отгорел" где-то в подъезде или во вводном щитке. Через неисправную сеть часть напряжения с фазы через нагрузку попадает на нулевой провод.
Такая ситуация опасна: все защитные автоматы могут не срабатывать корректно, а приборы — быстро ломаться. Если обнаружили такое — немедленно обратитесь в ваше облэнерго.
Нужен ли мультиметр каждому владельцу квартиры
Для базовых проверок дома достаточно простой индикаторной отвёртки за 50-100 грн. Мультиметр (цифровой или аналоговый) понадобится, если вы:
- Самостоятельно подключаете сложную технику (бойлер, варочная поверхность)
- Диагностируете неисправности (не работает розетка, мигает свет)
- Работаете со старой проводкой, где цвета неизвестны
