Чем отличается лента 12В, 24В и 220В - что выбрать для дома
Прежде чем подключать - разберитесь, какая у вас лента. От этого зависит вся схема:
- 12В и 24В - стандарт для интерьера. Подсветка потолка, кухонных шкафов, мебели. Требуют блока питания. Безопасные, дают ровный приятный свет. Их чаще всего используют дома.
- 220В - для улицы и фасадов. Подключаются напрямую в розетку через встроенный выпрямитель. Мерцают и не подходят для жилых помещений.
В этой статье говорим о подключении LED лент 12В и 24В - они самые распространённые.
Как рассчитать мощность блока питания для LED ленты
Это первый шаг перед покупкой. Формула простая:
Мощность БП = мощность ленты (Вт/м) × длина (м) × 1,3
Коэффициент 1,3 - это запас 30%. Без запаса блок питания перегревается и быстро выходит из строя.
Пример: лента 10 Вт/м, длина 3 метра. Расчёт: 10 × 3 × 1,3 = 39 Вт. Берём блок питания на 40-45 Вт.
Важно: напряжение блока питания должно точно совпадать с напряжением ленты. 12В лента - блок 12В, 24В лента - блок 24В. Если перепутать - лента сгорит.
Как подключить блок питания к светодиодной ленте - пошаговая инструкция
Стандартная схема для одноцветной ленты 12В:
- Подключите блок питания к сети 220В. На клеммах БП обозначены L (фаза), N (ноль) и PE (заземление). Соедините соответствующие провода от розетки или кабеля.
- На выходе блока питания есть клеммы V+ и V- (или +12В и GND). К V+ подключите плюсовой провод ленты (обычно красный), к V- - минусовой (чёрный или синий).
- Проверьте полярность - если перепутать плюс и минус, лента просто не засветится (но не сгорит).
- Включите питание и проверьте работу. Дайте ленте поработать 5 минут. Блок питания может быть тёплым - это нормально. Горячий - плохо, проверьте расчёт мощности.
Для подключения без паяния удобно использовать коннекторы - зажимы, которые фиксируются на контактных площадках ленты.
Схема подключения LED ленты через выключатель
Выключатель всегда ставят до блока питания - между розеткой и БП. Так вы полностью отключаете систему от сети, и блок питания не потребляет ток в режиме ожидания.
Схема: розетка → выключатель → блок питания → лента.
Если хотите регулировать яркость - вместо обычного выключателя поставьте диммер. Он монтируется между блоком питания и лентой (со стороны 12В). Большинство диммеров подходят только для одноцветных лент. Для RGB нужен отдельный RGB-контроллер с функцией диммирования.
Как подключить RGB ленту с контроллером
RGB лента имеет 4 контакта: R (красный), G (зелёный), B (синий) и +12В (или +V). Подключать её напрямую к блоку питания нельзя - нужен RGB контроллер.

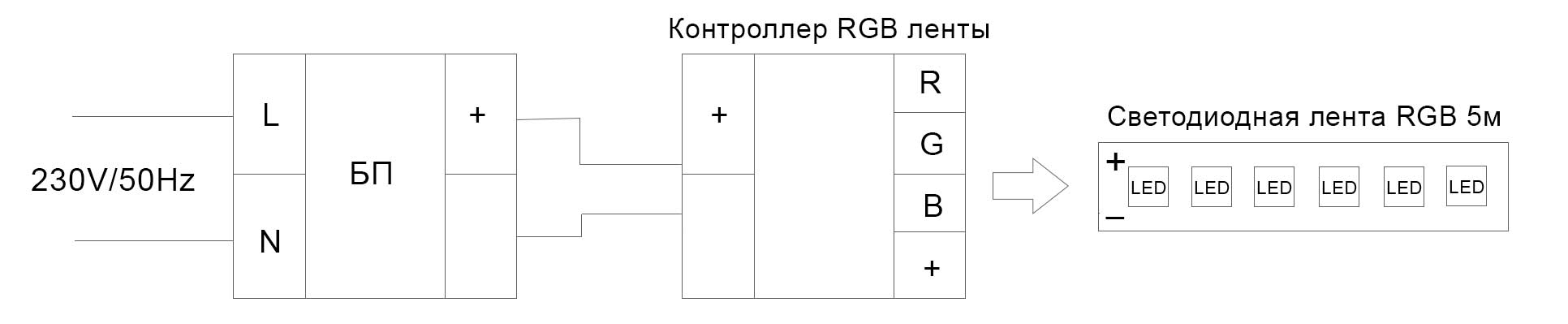

Схема подключения RGB ленты:
- Блок питания подключите к сети 220В.
- Выход БП (V+ и V-) подключите к входу контроллера.
- Выход контроллера (R, G, B, V+) подключите к соответствующим контактам ленты.
- Пульт или кнопки на контроллере позволят менять цвета и режимы.
Если лента подключена, но кнопки на пульте не совпадают с цветами - проверьте, правильно ли подключены R, G, B провода к контроллеру.
Как подключить два отрезка LED ленты к одному блоку питания

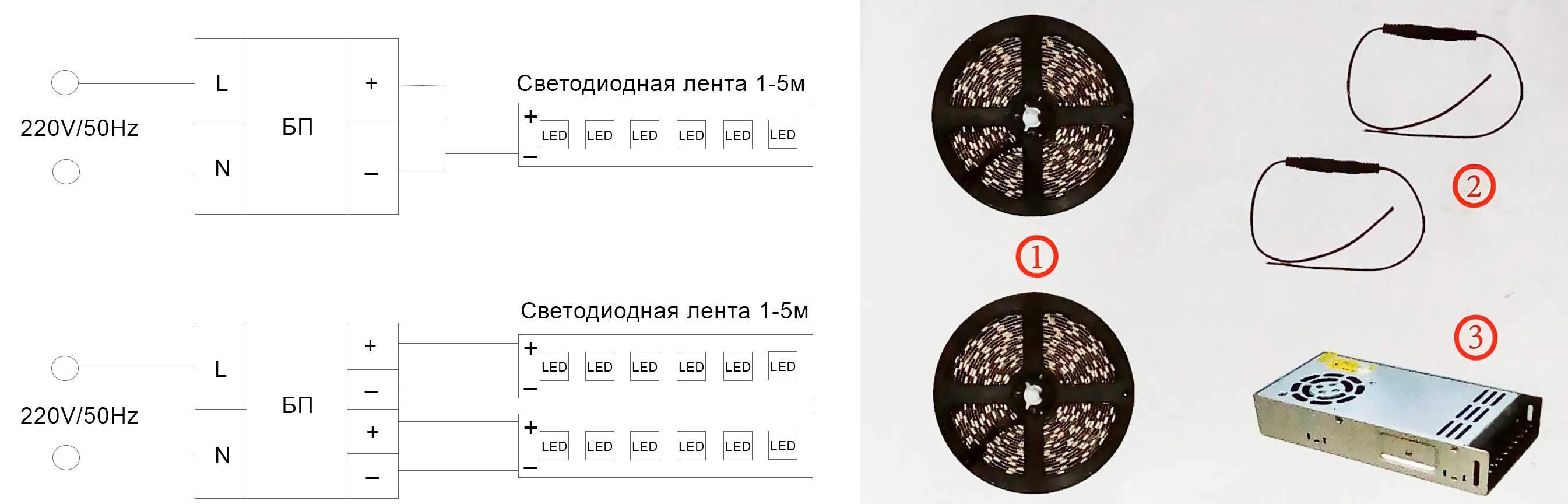

Подключать несколько отрезков к одному БП можно только параллельно - плюс к плюсу, минус к минусу. Последовательное подключение (цепочкой) приведёт к перегоранию ленты.
Ещё одно ограничение: длина одного отрезка ленты 12В - не более 5 метров. Если нужно больше - подключайте следующие 5 метров отдельным кабелем от блока питания, а не продолжайте цепь. Иначе в конце ленты диоды будут светить тусклее из-за падения напряжения.

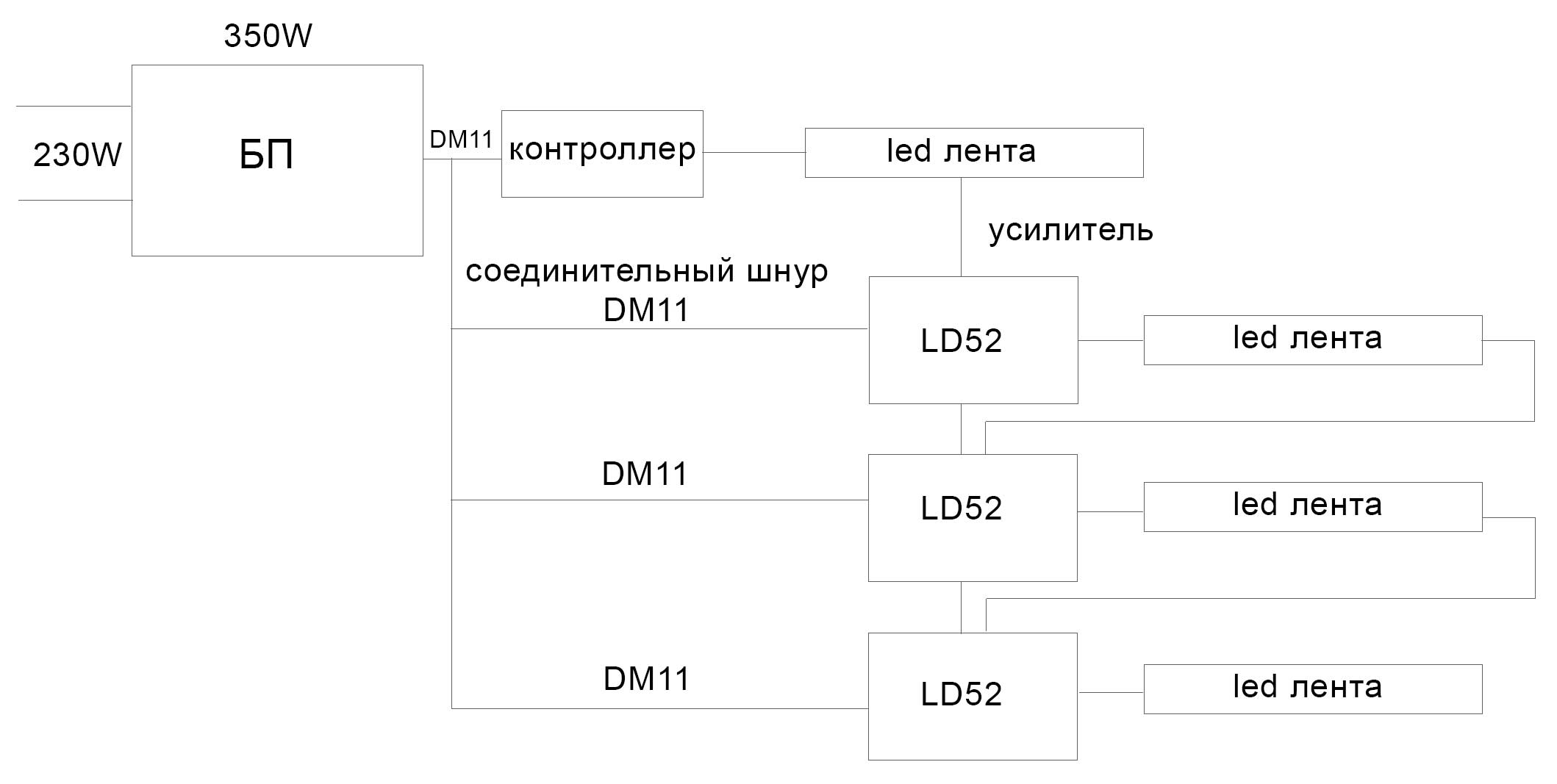

Для очень длинных инсталляций (10+ метров RGB) используют усилители - они позволяют управлять большим количеством ленты с одного контроллера.
Где резать и как соединять LED ленту

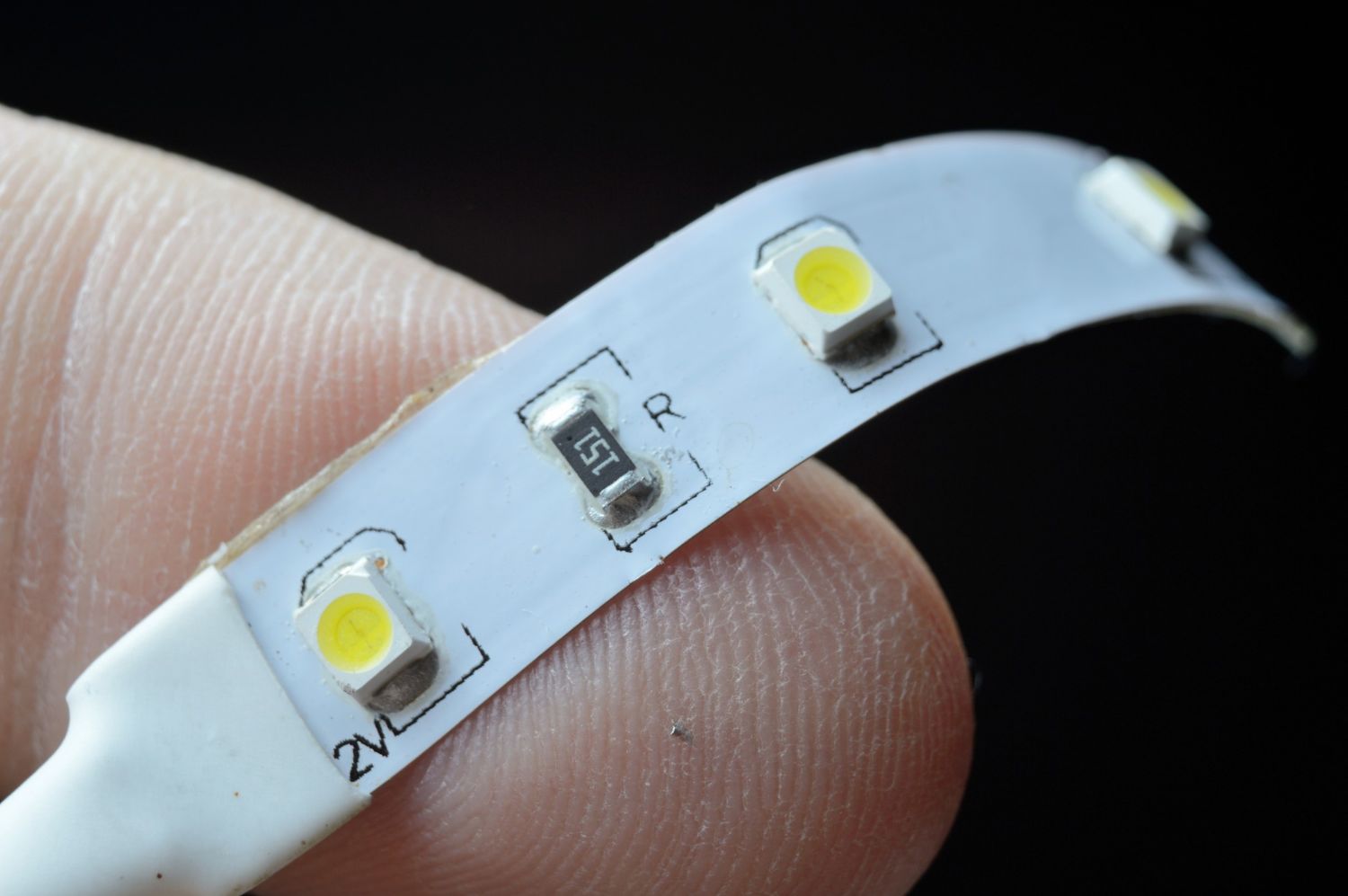

Резать ленту можно только по специальным отметкам - пунктирная линия с изображением ножниц. На 12В ленте обычно каждые 5 см (каждые 3 диода). Если резать в другом месте - повредите медные дорожки и отрезок не засветится.
Соединить два отрезка между собой можно двумя способами:
- Коннектор-зажим - быстро, без паяльника. Подходит для лент до 10 Вт/м. Для более мощных лент контакт может перегреваться.
- Пайка - надёжнее. Обязательный вариант для лент свыше 10 Вт/м.
Почему LED лента не светится - частые причины
- Перепутана полярность - проверьте, где V+ и V-, поменяйте провода местами.
- Лента подключена напрямую к 220В - нужен блок питания.
- Блок питания с недостаточной мощностью - лента светит тускло или не включается. Пересчитайте мощность.
- Резка не по линии - повреждены дорожки. Отрезанный кусок не восстановить, нужен новый отрезок.
- Для RGB: неправильно подключены R, G, B - цвета на пульте не совпадают с цветами ленты. Переставьте провода.

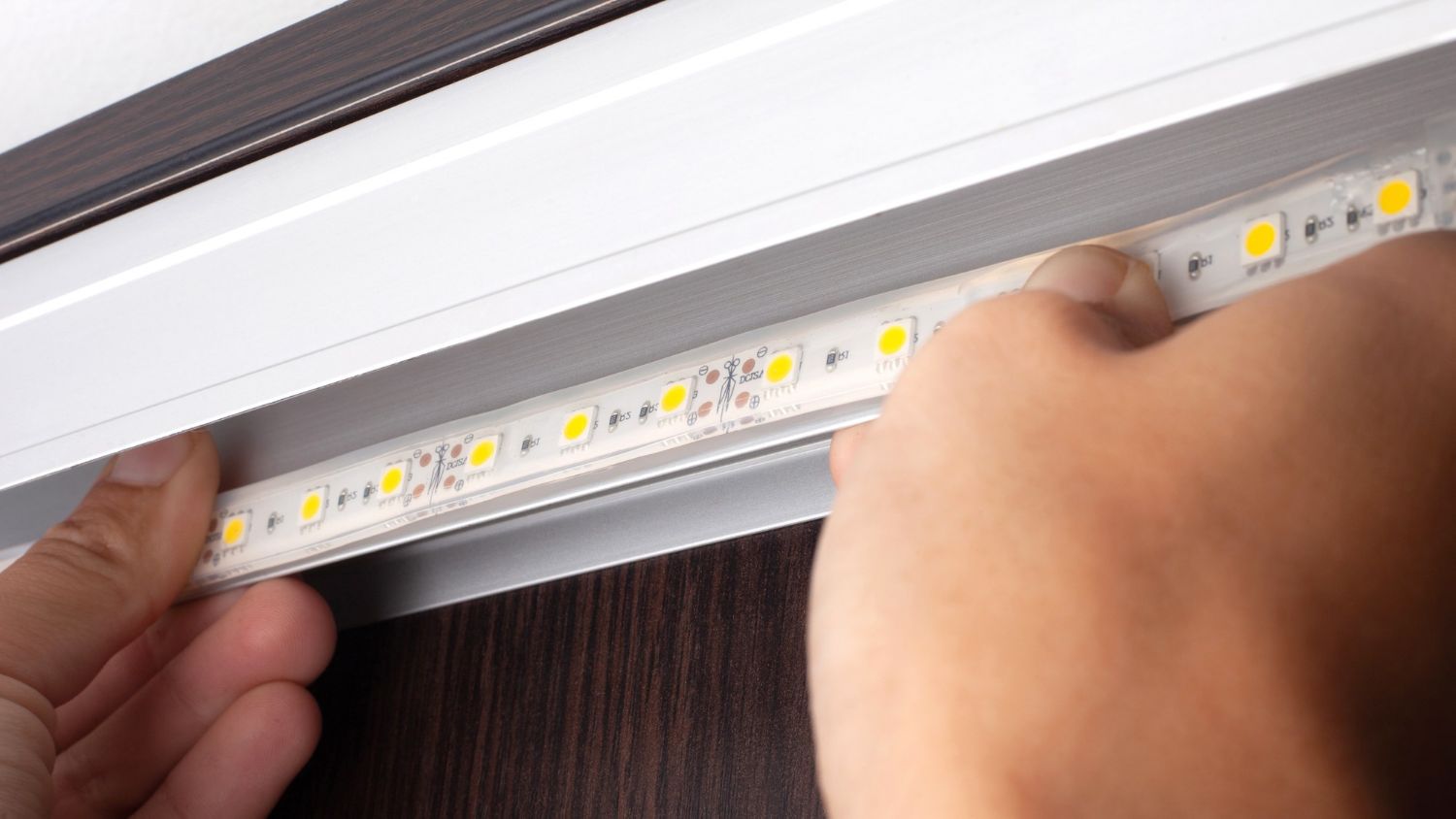

Для защиты ленты от перегрева и равномерного рассеивания света рекомендуем укладывать её в алюминиевый профиль. Он отводит тепло и продлевает срок службы ленты в несколько раз.
