Что нужно сделать перед подключением розетки
Начните с того, что полностью обесточьте линию:
- Отключите автомат в щитке - тот, который защищает нужную линию. Не выключатель на стене, а именно автомат в щитке.

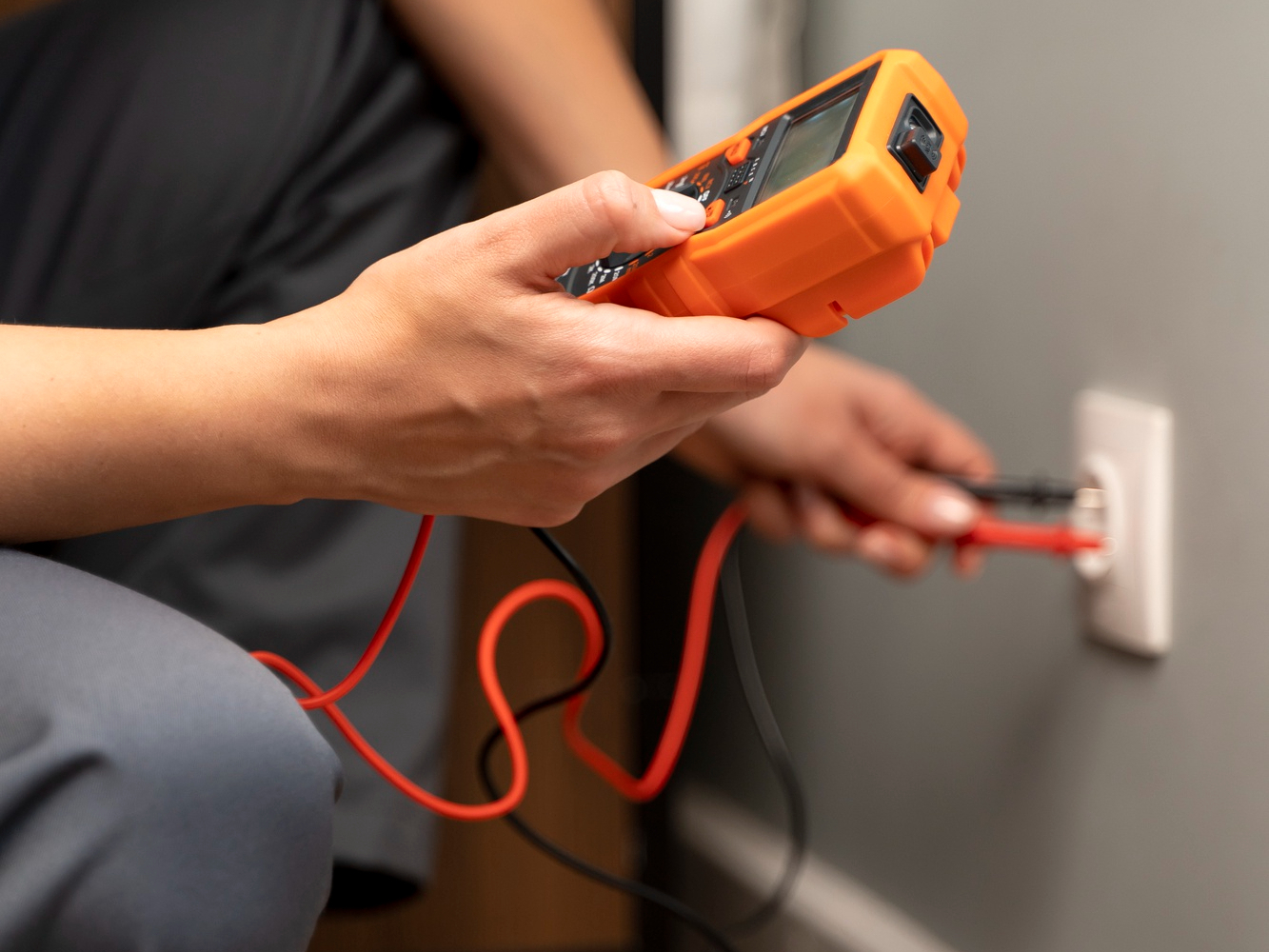

- Проверьте индикаторной отвёрткой или мультиметром, что напряжения нет. Проверяйте прямо в подрозетнике.
- Наклейте стикер на автомат или предупредите домашних - чтобы никто не включил его пока вы работаете.
Никогда не работайте под напряжением. Даже "на секунду проверить" - это опасно.
Что такое L, N и PE - маркировка проводов в розетке
В современной трёхжильной проводке три проводника:
- L (фаза) - коричневый или красный провод. Всегда под напряжением, даже когда ничего не подключено.
- N (ноль) - синий или голубой провод. Обратный проводник тока.
- PE (заземление) - жёлто-зелёный провод. Защищает от удара током при повреждении изоляции в приборе.
В старых домах (до 90-х) заземления нет. Только два провода - фаза и ноль. Часто оба одного цвета или чёрный/белый.
Как найти фазу без маркировки: прикоснитесь щупом индикаторной отвёртки к каждому проводу. Где засветился индикатор - там фаза (L).
Где клеммы L, N и PE расположены на розетке
На большинстве розеток клеммы подписаны:
- Клемма L - для фазного провода. Обычно правая, если смотреть спереди.
- Клемма N - для нулевого провода. Обычно левая.
- Клемма ⏚ или PE - для заземления. Центральный металлический контакт между двумя гнёздами вилки.
Для большинства бытовых приборов не критично, где L, а где N. Но лучше подключать правильно - так удобнее при обслуживании.
Как подключить розетку с заземлением - схема для трёх проводов
Это стандартная схема для современных квартир, где есть трёхжильная проводка ВВГ-П 3×2,5 мм²:
- Снимите изоляцию с концов всех трёх проводов на 10-12 мм.
- Жёлто-зелёный (PE) подключите к клемме со значком ⏚.
- Синий (N) подключите к клемме N.
- Коричневый или красный (L) подключите к клемме L.
- Затяните все винты плотно. Слабый контакт - это нагрев и искрение.
- Вставьте механизм в подрозетник, выровняйте и закрепите лапками или винтами.
- Установите рамку и лицевую панель.
Как подключить розетку без заземления - схема для двух проводов
Если у вас старая двухжильная проводка и заземления нет - схема простая:
- Фазный провод (L) подключите к одной клемме.
- Нулевой (N) - к другой.
- Клемму PE на розетке оставьте пустой.
Розетку с заземляющим контактом поставить можно, но не подключайте PE к нулевому проводу. Это "псевдозаземление" - опасно.
Если заземления нет, но нужно подключить стиральную машину или бойлер - поставьте УЗО на 30 мА перед этой линией. Оно заменит функцию защитного заземления.
Как подключить розетку от розетки - параллельное и последовательное подключение
Есть два способа подключить новую розетку от уже существующей:
Не наращивайте длинную цепочку розеток. Суммарная мощность всех приборов не должна превышать допустимую нагрузку кабеля и автомата.

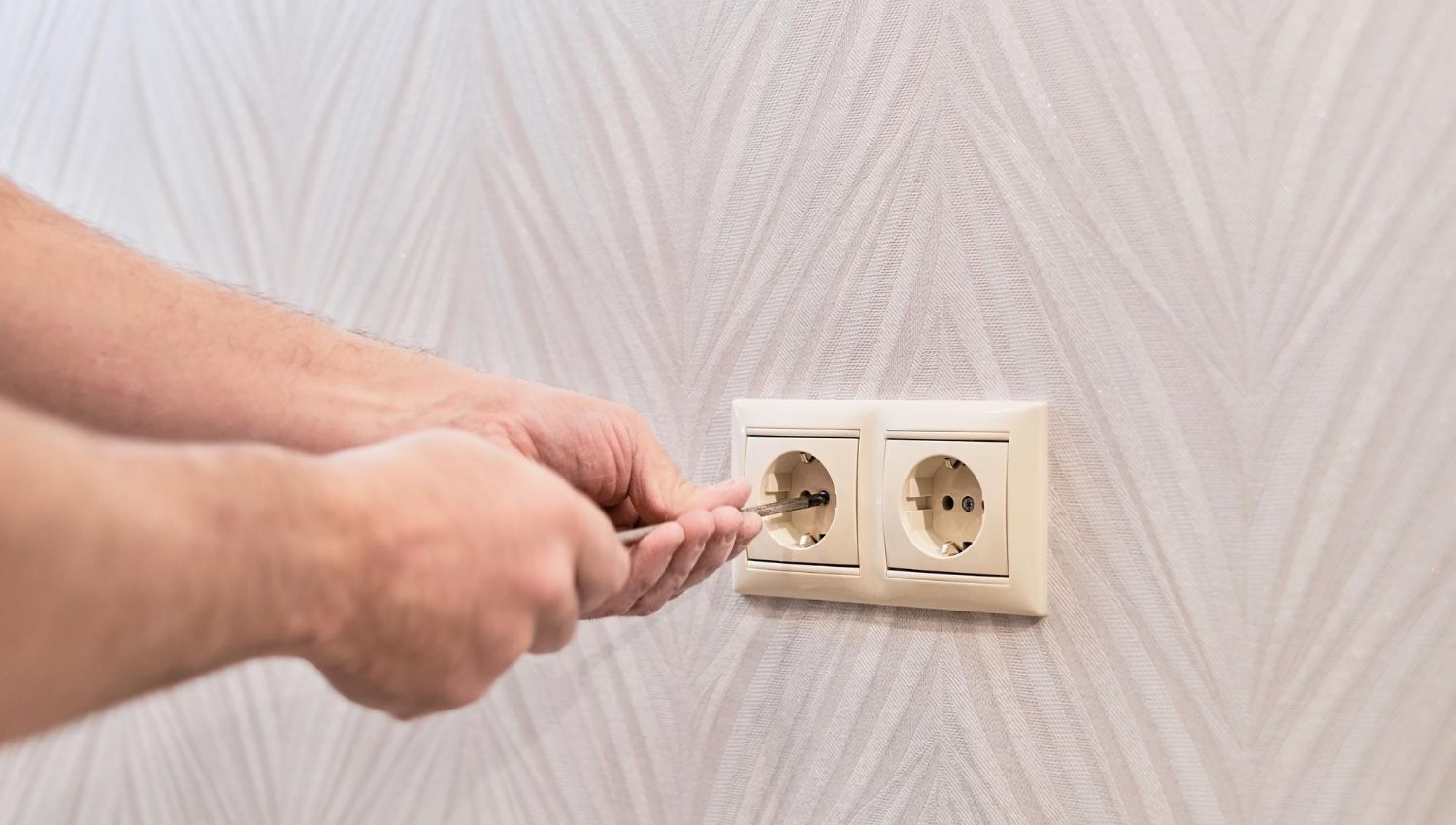

Как правильно подключить двойную розетку
Подключение двойной розетки в одном корпусе ничем не отличается от одинарной - те же три провода к трём клеммам. Обратите внимание: некоторые модели имеют по две клеммы на каждой шине для удобного шлейфа. Не подключите L и N к клеммам одной шины - это короткое замыкание.
Типичные ошибки при подключении розетки
- Не соединяйте PE и N между собой в подрозетнике. При обрыве нуля весь корпус прибора окажется под напряжением.
- Не оставляйте оголённые концы проводов без изоляции и без подключения в коробке.
- Не подключайте через шлейф мощную технику - стиральная машина, бойлер и плита требуют отдельных линий.
- Не используйте алюминиевый кабель для нового подключения. Только медь.
- Проверяйте затяжку клемм после монтажа. Слабый контакт - частая причина пожаров в квартирах.
Когда подключение розетки лучше доверить электрику
Есть работы, где лучше не рисковать:
- Прокладка новой линии от щитка - нужно штробить стены и работать в щитке.
- Подключение розетки 380 В для плиты или оборудования.
- Старая алюминиевая проводка в плохом состоянии.
- Розетка в ванной или душевой - нужны IP44 и обязательное УЗО.
- Если непонятно, какая линия и откуда приходит - не гадайте, вызовите мастера.
