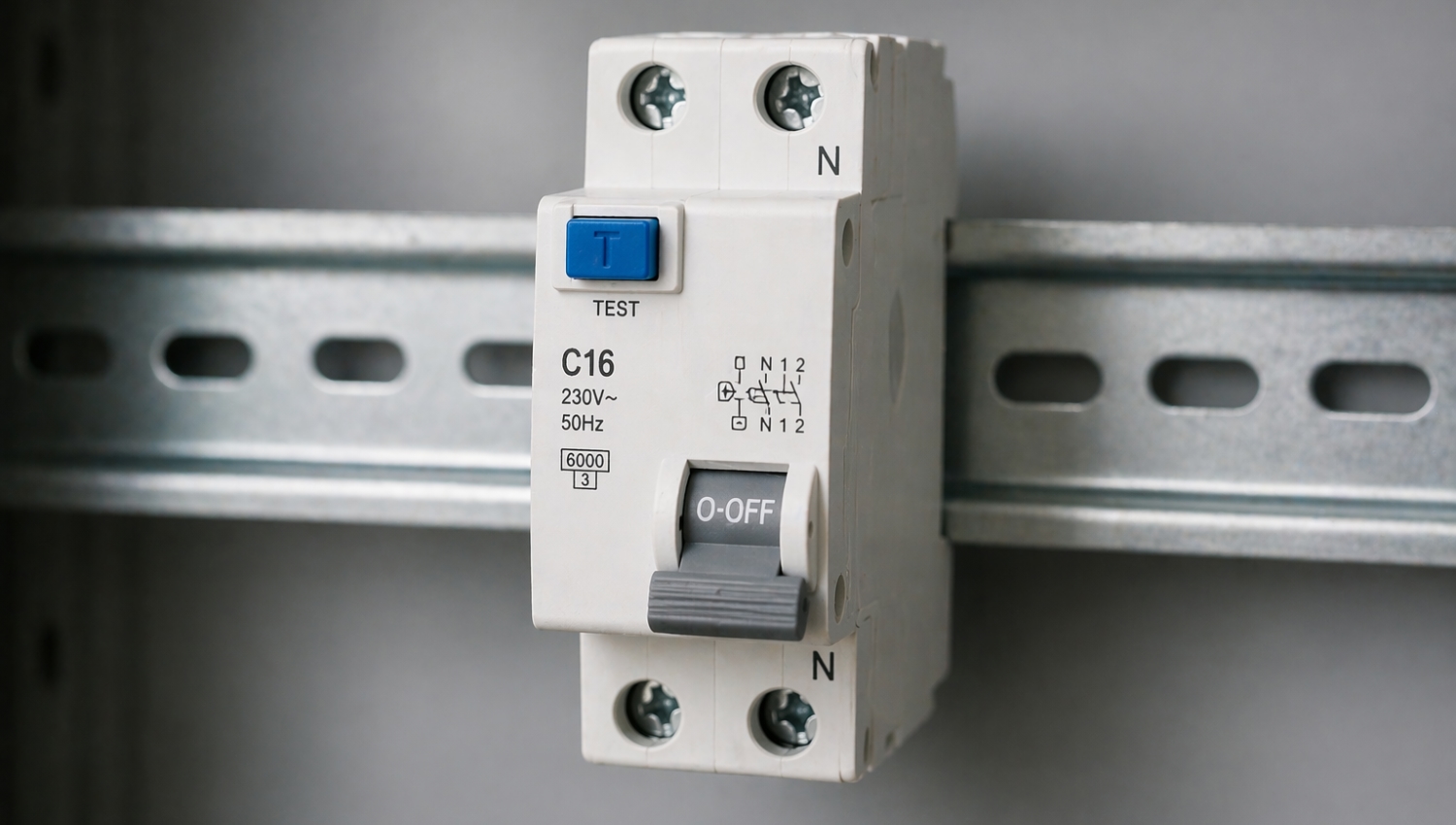

В чём суть вопроса об автомате на ноль
В большинстве украинских квартир на групповых линиях (розетки, освещение, бойлер) стоят однополюсные автоматы - они размыкают только фазный проводник. Нулевой проводник проходит мимо автомата напрямую и соединён с нулевой шиной. У многих возникает вопрос: не нужно ли также поставить "автомат на ноль", чтобы размыкать и его тоже? Безопасно ли оставлять ноль без защиты?
Ответ зависит от двух вещей: какая у вас система заземления и для какой линии используется автомат. Разберём по порядку.
Как устроены автоматы: количество полюсов
Автоматические выключатели выпускаются с разным количеством полюсов - от 1 до 4. Каждый "полюс" - это отдельный канал размыкания для одного проводника:
Система TN-C: почему ноль не размыкают
В старых советских домах (хрущёвки, брежневки, ранние высотки) использовалась устаревшая двухпроводная система TN-C. В ней функции нулевого и защитного проводника совмещены в одном проводнике - PEN (Protective Earth Neutral).
PEN-проводник одновременно:
- Является рабочим нулём для замыкания электрической цепи
- Обеспечивает заземление для защиты от поражения током
Важная особенность: размыкать PEN-проводник категорически запрещено. Если разорвать PEN, все заземлённые приборы в доме останутся без защиты, и при пробое изоляции на корпусе появится полное фазное напряжение 220В. Человек, касающийся такого прибора, получит опасный удар.
Именно поэтому в системе TN-C на групповые линии ставят только однополюсные автоматы (1P) - чтобы размыкать только фазу, а PEN оставлять всегда подключённым.
Система TN-S и TN-C-S: ноль разделён с землёй
В современных домах (с 2000-х годов) используется система TN-S или гибридная TN-C-S. В них нулевой проводник (N) и защитный проводник (PE) разделены на отдельные жилы:
- N (ноль) - рабочий проводник для тока
- PE (заземление) - отдельная жила для защиты, не несёт тока в нормальном режиме
В такой системе ноль можно размыкать безопасно - даже если он будет отключён, защитное заземление PE продолжает работать и обеспечивает безопасность. Поэтому в системе TN-S есть смысл использовать двухполюсные автоматы (2P) для полного обесточивания линий.
Когда обязательно нужен двухполюсный автомат (2P)
1. Вводной автомат квартиры или дома
Вводной автомат должен полностью обесточивать всю квартиру при необходимости - например, для безопасного обслуживания щитка или в аварийных ситуациях. Только 2P размыкает и фазу, и ноль, гарантируя полное отсутствие напряжения.
2. Линия ванной комнаты
Ванная - зона повышенной опасности (вода + электричество). Двухполюсный автомат полностью обесточивает все розетки и светильники, когда вы проводите работы в помещении с водой. Особенно важно при замене душа, смесителя, бойлера.
3. Линии к внешним постройкам
Гараж, сарай, беседка с освещением, уличное освещение двора. Эти линии эксплуатируются в сложных погодных условиях (влажность, перепады температуры). 2P автомат даёт полную изоляцию при работах.
4. Мощные потребители
Варочная поверхность, электропечь, проточный водонагреватель мощностью свыше 5 кВт. Для таких линий 2P автомат обеспечивает максимально безопасное обслуживание.
5. Линии в системе TT (полное изолированное заземление)
Для частных домов с собственным заземлением, не связанным с энергосистемой. В TT ноль и нейтраль облэнерго могут иметь разный потенциал, поэтому размыкание нуля автоматом нужно для полной безопасности.
Когда хватает однополюсного (1P)
Для обычных групповых линий внутри квартиры в городских домах однополюсные автоматы вполне достаточны и правильны:
- Освещение комнат - 1P 10А. При срабатывании размыкается фаза, лампы гаснут, ноль остаётся на шине - это безопасно
- Розетки комнат (кроме ванной) - 1P 16А. Фаза размыкается при перегрузке или КЗ, защита выполнена
- Бойлер в квартире (если не в ванной) - 1P 16А
- Кухня (розетки, холодильник) - 1P 16А
- Кондиционер в комнате - 1P 16А или 25А
Во всех этих случаях однополюсный автомат:
- Экономит место в щитке (1 модуль вместо 2)
- Экономит деньги (2P стоит в 1,8-2 раза дороже)
- Обеспечивает защиту от перегрузки и короткого замыкания на уровне, достаточном для безопасности
Сравнение 1P vs 2P для разных линий
| Линия | Рекомендуемый тип | Причина |
|---|---|---|
| Вводной автомат квартиры | 2P | Полное обесточивание при обслуживании |
| Освещение комнат | 1P | Стандартная линия, не требует размыкания нуля |
| Розетки комнат | 1P | Достаточно размыкания фазы для безопасности |
| Ванная комната | 2P | Зона повышенной опасности, полное отключение |
| Бойлер в ванной | 2P | Контакт с водой, полное обесточивание |
| Бойлер в кладовой | 1P | Вне влажной зоны |
| Кухонные розетки | 1P | Обычная линия, дополнительная защита через УЗО 10мА |
| Варочная поверхность | 2P | Мощный потребитель, полное обесточивание |
| Гараж, сарай | 2P | Внешняя постройка, условия эксплуатации |
| Уличное освещение | 2P | Эксплуатация вне помещения |
Что не является "автоматом на ноль"
Иногда возникает путаница в терминах. Разберёмся, чем не является "автомат на ноль":
Типичные ошибки при выборе автомата
Ошибка 1: 2P на все линии "на всякий случай"
Купить 8 двухполюсных автоматов вместо 8 однополюсных стоит в 2 раза дороже и занимает в 2 раза больше места в щитке. Для обычных групповых линий квартиры это избыток без преимуществ безопасности.
Ошибка 2: 1P на вводной автомат дома
Вводной автомат должен размыкать всё питание сразу в критических ситуациях. 1P размыкает только фазу - ноль остаётся подключённым к нулевой шине и квартира частично "подпитывается". Такой монтаж опасен.
Ошибка 3: Размыкание PEN-проводника в системе TN-C
В старых домах с двухпроводной системой TN-C категорически нельзя ставить 2P автоматы в разрыв PEN. При срабатывании такого автомата все заземлённые приборы в квартире окажутся под полным фазным напряжением.
Ошибка 4: Путаница 1P+N с 2P
Существуют "1P+N" автоматы - внешне похожие на 2P, но внутри размыкают только фазу, а ноль просто проходит через второй модуль. Это компромиссное решение занимает 2 модуля, но фактически работает как 1P. Если вам нужно полное размыкание обоих проводников - покупайте именно 2P, а не 1P+N.
Как определить свою систему заземления
Чтобы правильно выбрать автоматы, нужно знать, какая у вас система заземления. Определить можно так:
- Посмотрите на щиток и вводную проводку. Если ввод в квартиру приходит двумя жилами (фаза + PEN) - это TN-C. Если тремя жилами (фаза + N + PE) - TN-S.
- Спросите у управляющей компании или облэнерго. Для новых домов после 2000-х - обычно TN-C-S или TN-S. Для старых - TN-C.
- Проверьте розетки. Если в старых розетках только два контакта без заземления - 100% TN-C. Если трёхконтактные с заземлением - TN-S или TN-C-S.
Оптимальная схема защиты для современной квартиры
Для квартиры с системой TN-C-S (самая распространённая в современных новостройках) типичная оптимальная схема:
2. Счётчик электроэнергии
3. Реле напряжения
4. УЗО 63А 30мА - общая защита от утечки
5. 1P 10А - освещение комнат
6. 1P 16А - розетки комнат
7. 1P 16А - кухня розетки
8. 1P 16А - кондиционер
9. 2P 16А - ванная (свет + бойлер)
10. 2P 32А - варочная поверхность
Такая структура даёт правильный баланс между безопасностью, стоимостью и удобством обслуживания.
