Що таке УЗО (ПЗВ) і навіщо воно потрібне
УЗО (пристрій захисного відключення, в міжнародній термінології — RCD, в українській — ПЗВ) — це пристрій, який захищає людину від ураження електричним струмом. На відміну від автоматичного вимикача, який спрацьовує при короткому замиканні або перевантаженні, ПЗВ спрацьовує при витоку струму — навіть дуже малому, небезпечному для людини.
Простий приклад: у пральній машині перетерся провід і фаза потрапила на металевий корпус. Автомат — не вибиє: ніякого перевантаження немає. Але варто людині торкнутися мокрого корпусу — через тіло піде струм. ПЗВ відчує, що частина струму "зникла" (пішла не туди), і відключить лінію за 0,02-0,03 секунди — швидше, ніж людина встигає отримати смертельний удар.
Як працює ПЗВ: принцип дії
ПЗВ постійно порівнює струм, що йде у фазному проводі, зі струмом у нульовому. За законом Кірхгофа вони мають бути рівні: скільки пішло — стільки повернулося. Якщо є різниця (витік) — значить частина струму пішла іншим шляхом, наприклад, через людину або пошкоджену ізоляцію.
Як тільки витік перевищує поріг спрацювання (зазвичай 10 або 30 мА) — ПЗВ миттєво розриває ланцюг. Струм 10 мА — ледве відчутний. Струм 100 мА — смертельний за 0,5 секунди. ПЗВ спрацьовує до того, як ви встигнете відчути укол.
Від чого ПЗВ захищає, а від чого ні
ПЗВ захищає:
- Від ураження струмом при торканні несправного приладу
- Від займання через тривалий витік струму через пошкоджену ізоляцію
- Від "б'ється" пральна машина, водонагрівач, металеві труби
ПЗВ НЕ захищає:
- Від короткого замикання — для цього є автоматичні вимикачі
- Від перевантаження лінії
- Від торкання одночасно фази і нуля (при симетричному витоку прилад не спрацює)
Саме тому ПЗВ і автоматичний вимикач завжди ставляться разом, а не замість одне одного.
Де обов'язково ставити ПЗВ
За нормами ПУЕ і здоровим глуздом ПЗВ є обов'язковим у таких місцях:
- Ванна кімната і туалет — вода і електрика найнебезпечніший союз. Обов'язково, без варіантів.
- Кухня — мийка, посудомийна машина, холодильник стоять поруч з водою.
- Дитяча кімната — підвищена безпека для дітей.
- Вулиця, тераса, гараж — підвищена вологість і контакт з землею.
- Лінія електроводонагрівача (бойлера) — завжди окремо з ПЗВ 10 мА.

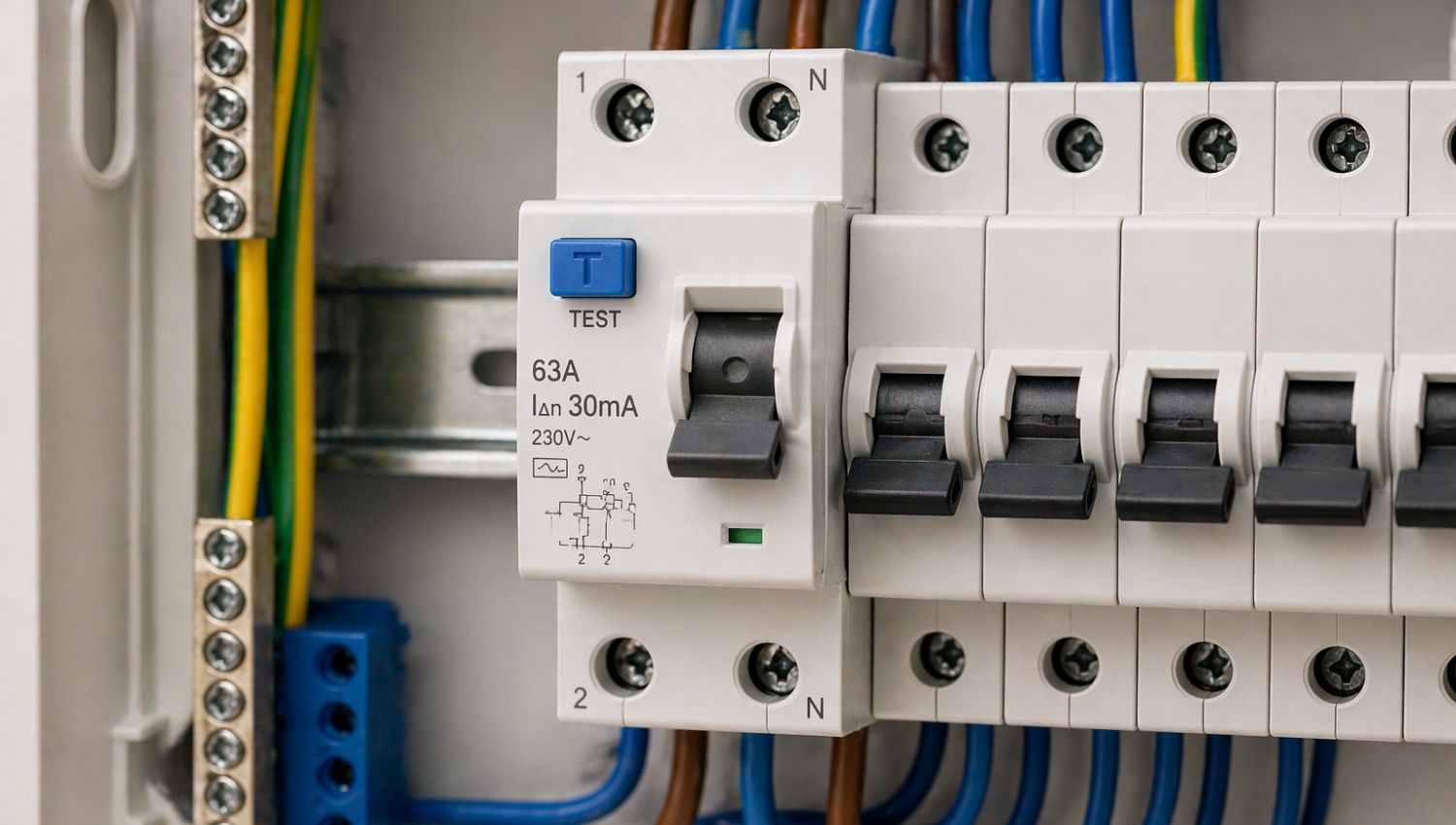

Ідеальне рішення — загальне ПЗВ на всю квартиру (63А, 30 мА) плюс окреме ПЗВ 10 мА на ванну. Загальне захищає при великих витоках, часткове — максимально чутливе там, де небезпека найвища.
ПЗВ і дифавтомат: в чому різниця
Дифавтомат (диференційний автомат) — це ПЗВ і автоматичний вимикач в одному корпусі. Він захищає і від витоку струму, і від короткого замикання одночасно.
Як вибрати ПЗВ: на що звертати увагу
- Струм витоку спрацювання: 10 мА — для ванної і бойлера (максимальна чутливість). 30 мА — для загального захисту квартири. 100-300 мА — для протипожежного захисту (не захищає від ураження людини).
- Номінальний струм: повинен бути рівним або більшим за номінал автомата на цій лінії. Якщо автомат 16А — ПЗВ мінімум 25А. Якщо автомат 32А — ПЗВ 40А.
- Тип АС або А: тип АС реагує тільки на змінний струм витоку. Тип А — і на змінний, і на постійний. Для сучасної техніки з імпульсними блоками живлення рекомендується тип А.
- Кількість полюсів: 2P для однофазної мережі (квартира), 4P для трифазної.
