Чим відрізняється стрічка 12В, 24В і 220В - що вибрати для дому
Перш ніж підключати - розберіться, яка у вас стрічка. Від цього залежить вся схема:
- 12В і 24В - стандарт для інтер'єру. Підсвітка стелі, кухонних шаф, меблів. Потребують блоку живлення. Безпечні, дають рівне приємне світло. Саме їх найчастіше використовують вдома.
- 220В - для вулиці і фасадів. Підключаються напряму в розетку через вбудований випрямляч. Мерехтять і не підходять для жилих приміщень.
У цій статті говоримо про підключення LED стрічок 12В і 24В - вони найпоширеніші.
Як розрахувати потужність блоку живлення для LED стрічки
Це перший крок перед покупкою. Формула проста:
Потужність БЖ = потужність стрічки (Вт/м) × довжина (м) × 1,3
Коефіцієнт 1,3 - це запас 30%. Без запасу блок живлення перегрівається і швидко виходить з ладу.
Приклад: стрічка 10 Вт/м, довжина 3 метри. Розрахунок: 10 × 3 × 1,3 = 39 Вт. Беремо блок живлення на 40-45 Вт.
Важливо: напруга блоку живлення має точно збігатися з напругою стрічки. 12В стрічка - блок 12В, 24В стрічка - блок 24В. Якщо переплутати - стрічка перегорить.
Як підключити блок живлення до світлодіодної стрічки - покрокова інструкція

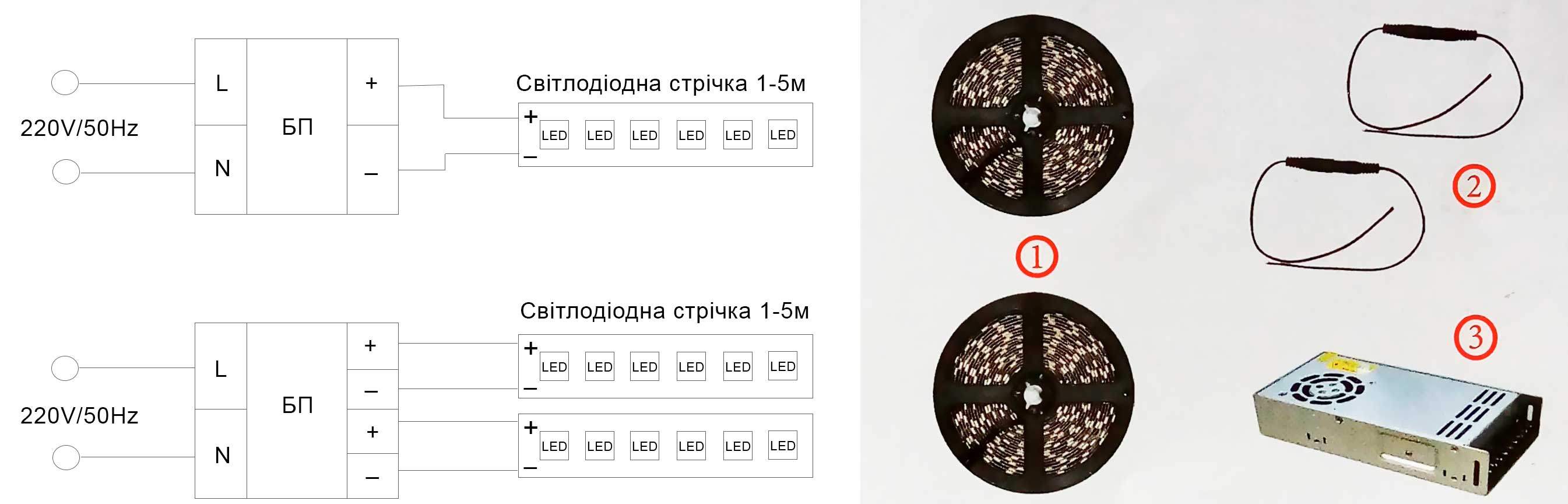

Стандартна схема для одноколірної стрічки 12В:
- Підключіть блок живлення до мережі 220В. На клемах БЖ позначені L (фаза), N (нуль) і PE (заземлення). З'єднайте відповідні дроти від розетки або кабелю.
- На виході блоку живлення є клеми V+ і V- (або +12В і GND). До V+ підключіть плюсовий дріт стрічки (зазвичай червоний), до V- - мінусовий (чорний або синій).
- Перевірте полярність - якщо переплутати плюс і мінус, стрічка просто не засвітиться (але не згорить).
- Увімкніть живлення і перевірте роботу. Дайте стрічці попрацювати 5 хвилин. Блок живлення може бути теплим - це нормально. Гарячий - погано, перевірте розрахунок потужності.
Для підключення без паяння зручно використовувати конектори - затискачі, які фіксуються на контактних майданчиках стрічки.
Схема підключення лед стрічки через вимикач
Вимикач завжди ставлять до блоку живлення - між розеткою і БЖ. Так ви повністю відключаєте систему від мережі, і блок живлення не споживає струм в режимі очікування.
Схема: розетка → вимикач → блок живлення → стрічка.
Якщо хочете регулювати яскравість - замість звичайного вимикача поставте димер. Він монтується між блоком живлення і стрічкою (з боку 12В). Більшість димерів підходять тільки для одноколірних стрічок. Для RGB потрібен окремий RGB-контролер з функцією диммінгу.
Як підключити RGB стрічку з контролером
RGB стрічка має 4 контакти: R (червоний), G (зелений), B (синій) і +12В (або +V). Підключати її напряму до блоку живлення не можна - потрібен RGB контролер.

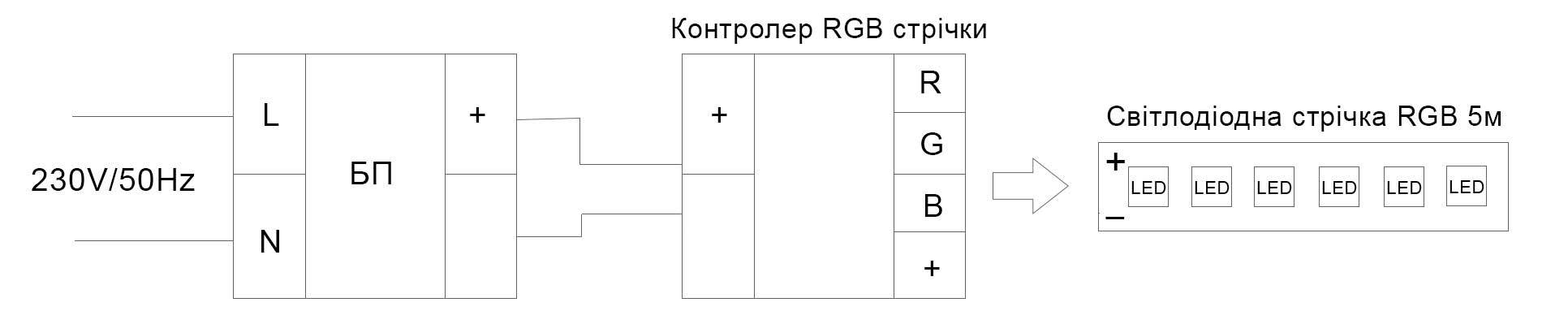

Схема підключення RGB стрічки:
- Блок живлення підключіть до мережі 220В.
- Вихід БЖ (V+ і V-) підключіть до входу контролера.
- Вихід контролера (R, G, B, V+) підключіть до відповідних контактів стрічки.
- Пульт або кнопки на контролері дозволять змінювати кольори і режими.
Якщо стрічка підключена, але кнопки на пульті не збігаються з кольорами - перевірте, чи правильно підключені R, G, B дроти до контролера.
Як підключити два відрізки LED стрічки до одного блоку живлення
Підключати кілька відрізків до одного БЖ можна тільки паралельно - плюс до плюса, мінус до мінуса. Послідовне підключення (ланцюжком) призведе до перепалення стрічки.
Є ще одне обмеження: довжина одного відрізку стрічки 12В - не більше 5 метрів. Якщо потрібно більше - підключайте наступні 5 метрів окремим кабелем від блоку живлення, а не продовжуйте ланцюг. Інакше наприкінці стрічки діоди будуть світити тьмяніше через падіння напруги.

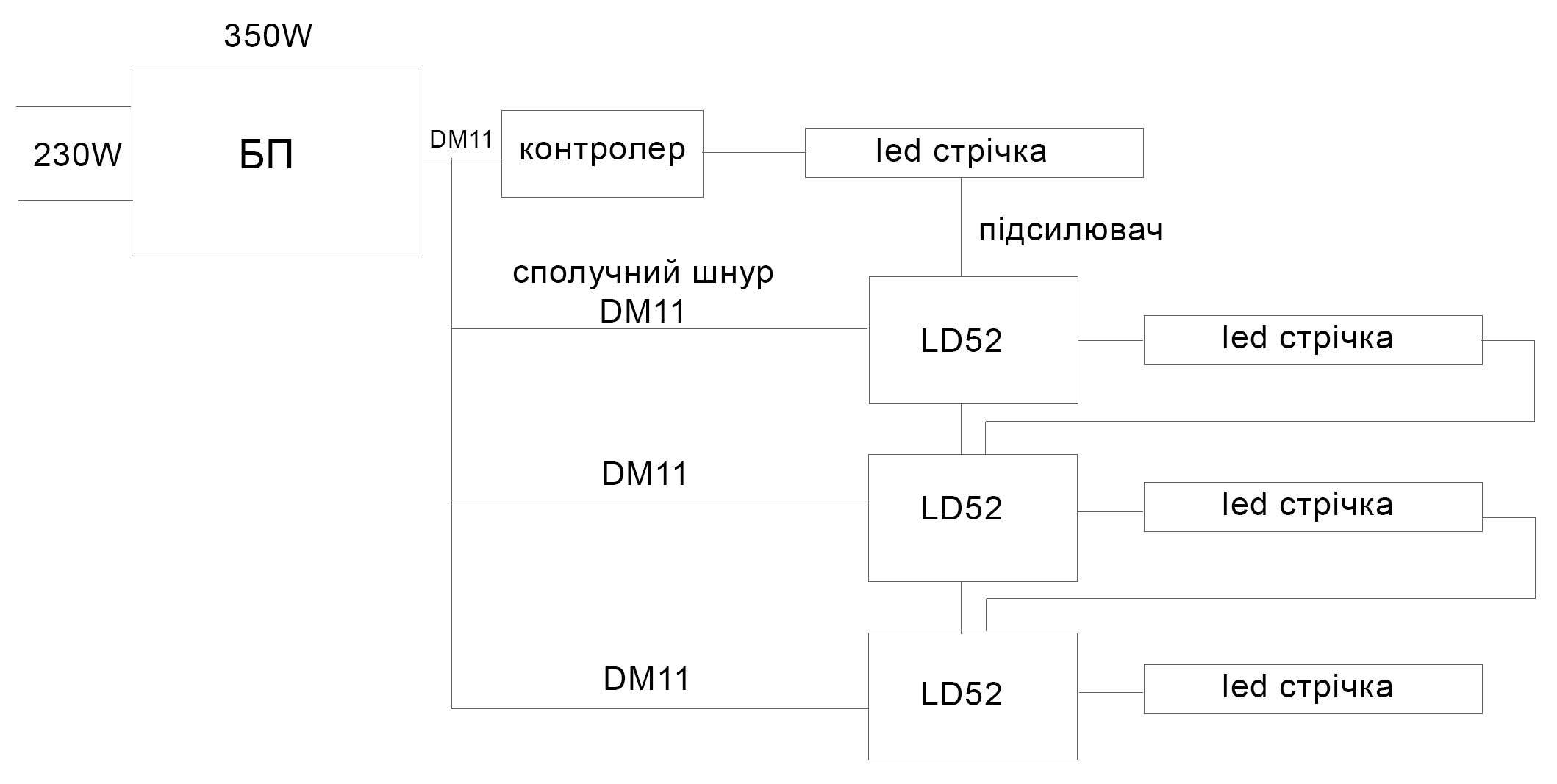

Для дуже довгих інсталяцій (10+ метрів RGB) використовують підсилювачі - вони дозволяють керувати великою кількістю стрічки з одного контролера.
Де різати і як з'єднувати LED стрічку
Різати стрічку можна тільки по спеціальним позначкам - пунктирна лінія із зображенням ножиць. На 12В стрічці зазвичай кожні 5 см (кожні 3 діоди). Якщо різати в іншому місці - пошкодите мідні доріжки і відрізок не засвітиться.
З'єднати два відрізки між собою можна двома способами:
- Конектор-затискач - швидко, без паяльника. Підходить для стрічок до 10 Вт/м. Для потужніших стрічок контакт може перегріватись.
- Пайка - надійніше. Обов'язковий варіант для стрічок більше 10 Вт/м.
Чому LED стрічка не світиться - часті причини
- Переплутана полярність - перевірте, де V+ і V-, поміняйте дроти місцями.
- Стрічка підключена напряму до 220В - потрібен блок живлення.
- Блок живлення з недостатньою потужністю - стрічка світить тьмяно або не вмикається зовсім. Порахуйте потужність заново.
- Різання не по лінії - пошкоджені доріжки. Відрізаний шматок не відновити, потрібен новий відрізок.
- Для RGB: неправильно підключені R, G, B - кольори на пульті не збігаються з кольорами стрічки. Переставте дроти.
Для захисту стрічки від перегріву і рівномірного розсіювання світла рекомендуємо укладати її в алюмінієвий профіль. Він відводить тепло і подовжує термін служби стрічки в кілька разів.
