Чому важливо правильно вибрати переріз
Переріз кабелю — це площа поперечного зрізу його мідної (або алюмінієвої) жили, що вимірюється в мм². Від правильного вибору перерізу залежить не лише робота електроприладів, а й пожежна безпека. Занадто тонкий кабель під великим навантаженням нагрівається, оплавляє ізоляцію і може стати причиною короткого замикання або пожежі.
Переріз підбирають за струмом навантаження (в амперах) або за потужністю споживачів (у кіловатах). Ці два параметри пов'язані простою формулою для однофазної мережі 220 В: I = P / 220, де I — струм в амперах, P — потужність у ватах.

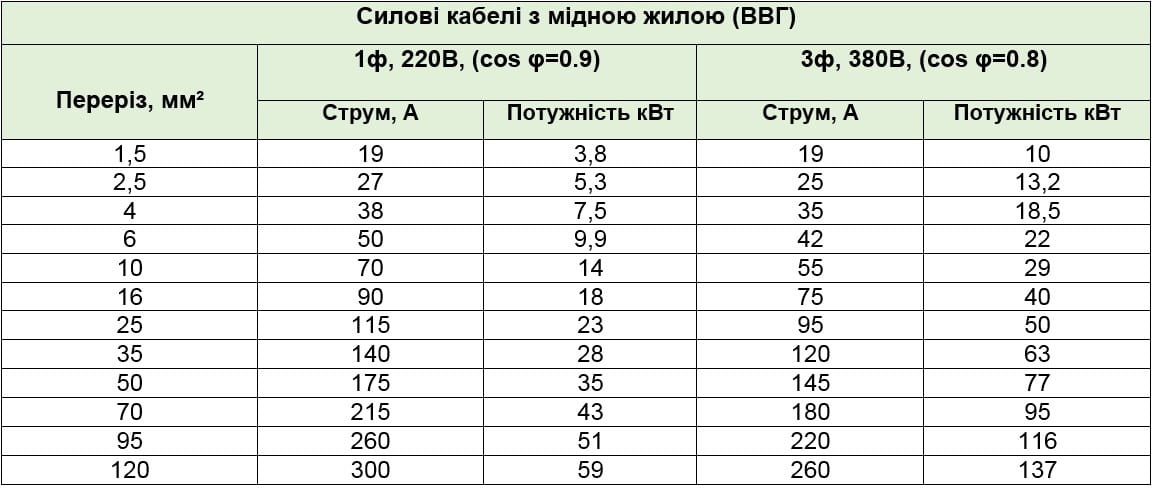

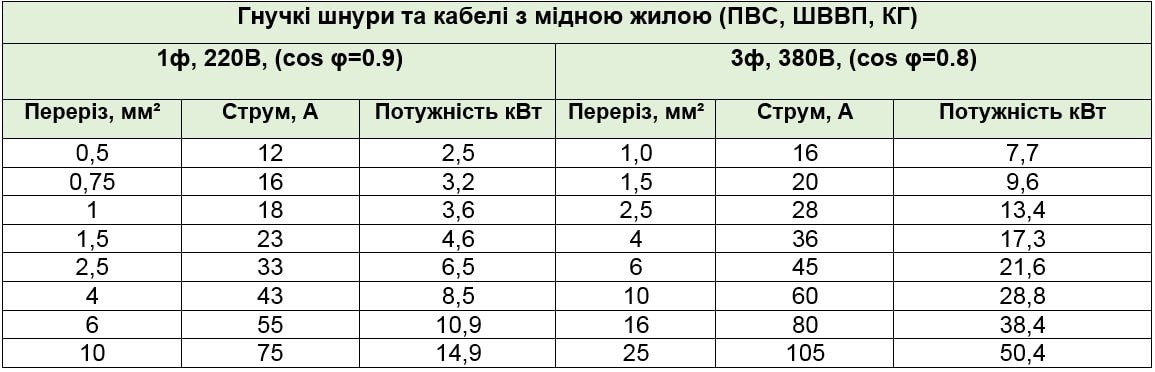

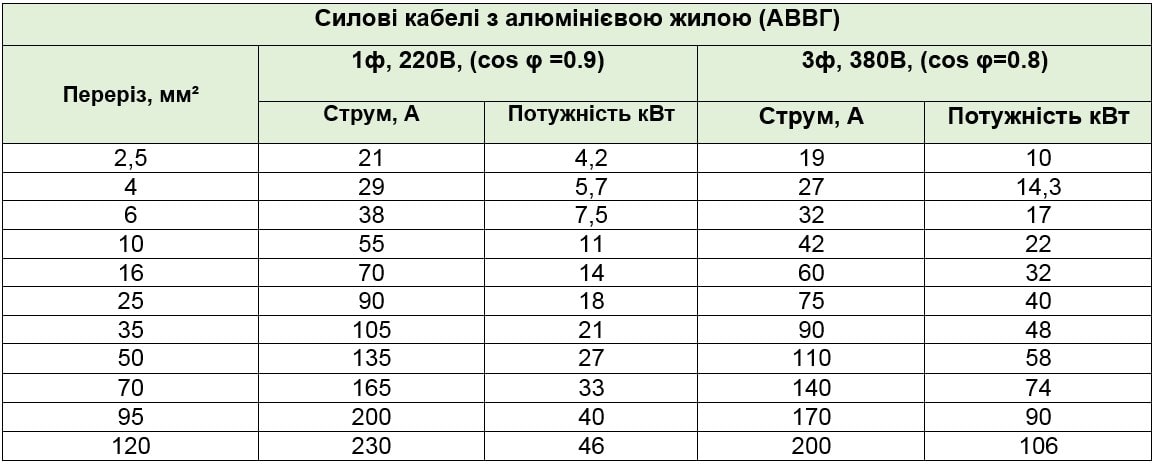

Таблиця перерізу мідного кабелю по потужності і струму
Нижче наведені практичні дані для мідного кабелю при прихованій прокладці в стінах (найпоширеніший спосіб для квартир і будинків). При відкритій прокладці допустиме навантаження на 15–20% більше.
Прихована чи відкрита прокладка: чому це важливо
Допустиме струмове навантаження на кабель залежить від того, як він прокладений:
- Відкрита прокладка (по стіні, в кабельному каналі) — кабель добре охолоджується повітрям, тому витримує більше навантаження. Наприклад, 2,5 мм² мідь — до 27 А при відкритій прокладці.
- Прихована прокладка (в стіні, штробі, гофрі) — тепловіддача погіршена, тому норми суворіші. Той самий 2,5 мм² — до 19–21 А.
- В пучку з іншими кабелями — навантаження ще менше через взаємний нагрів. При 3–4 кабелях в пучку — знижуйте допустиме навантаження ще на 15–20%.
Правило безпеки: завжди вибирайте переріз за умовами прихованої прокладки навіть якщо кабель йде відкрито — це дає запас надійності.
Мідь чи алюміній
Для проводки в квартирах і будинках ПУЕ вимагає виключно мідь. Алюміній офіційно дозволений лише для зовнішніх ліній, вводів і промислових об'єктів. Причини:
- Алюміній окислюється і контактний опір з'єднань зростає з часом → нагрів → пожежа.
- Алюміній крихкіший — при вигинах тріскає.
- Алюміній провідний приблизно в 1,6 рази гірший за мідь — при однаковому перерізі витримує менший струм.
Якщо в будинку залишилася стара алюмінієва проводка і потрібно з'єднати з новою мідною — ніколи не з'єднуйте їх напряму (утворюється гальванічна пара). Використовуйте клемники Wago або болтові з'єднання з шайбою.
Як розрахувати переріз для конкретного приладу
Простий алгоритм для однофазної мережі 220 В:
- Знайдіть на шильдику приладу або в інструкції його потужність у Ватах (P).
- Розрахуйте струм: I = P / 220. Наприклад, бойлер 2000 Вт → I = 2000 / 220 ≈ 9,1 А.
- Знайдіть у таблиці переріз, який витримує цей струм з запасом 20–25%. Для 9,1 А → фактично потрібно витримати ~11 А → підходить 1,5 мм² (до 19 А). Але для бойлера краще 2,5 мм² окремою лінією.
- Результат завжди округлюйте до більшого стандартного значення. Стандартні перерізи: 0,75 — 1,0 — 1,5 — 2,5 — 4 — 6 — 10 — 16 мм².
Рекомендовані перерізи для типового українського будинку
- Освітлення (люстри, точкові світильники) — 1,5 мм², автомат 10 А
- Розеткові групи — 2,5 мм², автомат 16 А
- Пральна машина — 2,5 мм² окрема лінія, автомат 16 А
- Посудомийна машина, бойлер, кондиціонер — 2,5–4 мм², автомат 16–25 А
- Електроплита або варильна панель — 6 мм², автомат 32–40 А
- Ввід в квартиру (до 8 кВт) — 6 мм², автомат 32–40 А
- Ввід в будинок — 10–16 мм², залежно від дозволеної потужності
Для прихованої стаціонарної проводки в квартирі найкраще підходить кабель ВВГ-П (плоский, зручний для прокладання в штробах) або ВВГнг-П (не підтримує горіння). Вибрати потрібний переріз і марку можна в нашому каталозі кабелів.
Не впевнені в розрахунку? Скористайтесь калькулятором перерізу кабелю - введіть потужність і довжину лінії, отримаєте готову відповідь.
Після завершення монтажу можна скористатися калькулятором електроенергії — він допоможе розрахувати вартість споживання і перевірити, чи правильно розподілені лінії за навантаженням.
Типові помилки при виборі перерізу
- Встановлення кабелю 1,5 мм² на всі лінії — це нормально для освітлення, але небезпечно для розеток з потужними споживачами.
- Завищення потужності автомата при заниженому перерізі — автомат на 25 А при кабелі 1,5 мм² не захистить кабель від перегріву. Автомат завжди обирається під переріз кабелю, а не навпаки.
- Ігнорування запасу — не кладіть кабель "в нуль". Враховуйте, що реальне споживання з часом зростає (новий телевізор, додаткова техніка).
- З'єднання мідного кабелю з алюмінієвим напряму — це вогонь. Використовуйте клемники.
