З чого складається електрична мережа в квартирі
Більшість людей стикаються з електрикою тільки коли вставляють вилку в розетку. Але за цією розеткою ховається ціла система пристроїв, кожен з яких має своє призначення. Знаючи, як вона влаштована, ви розумієте чому вибиває автомат, звідки береться напруга і що робити при аварії.

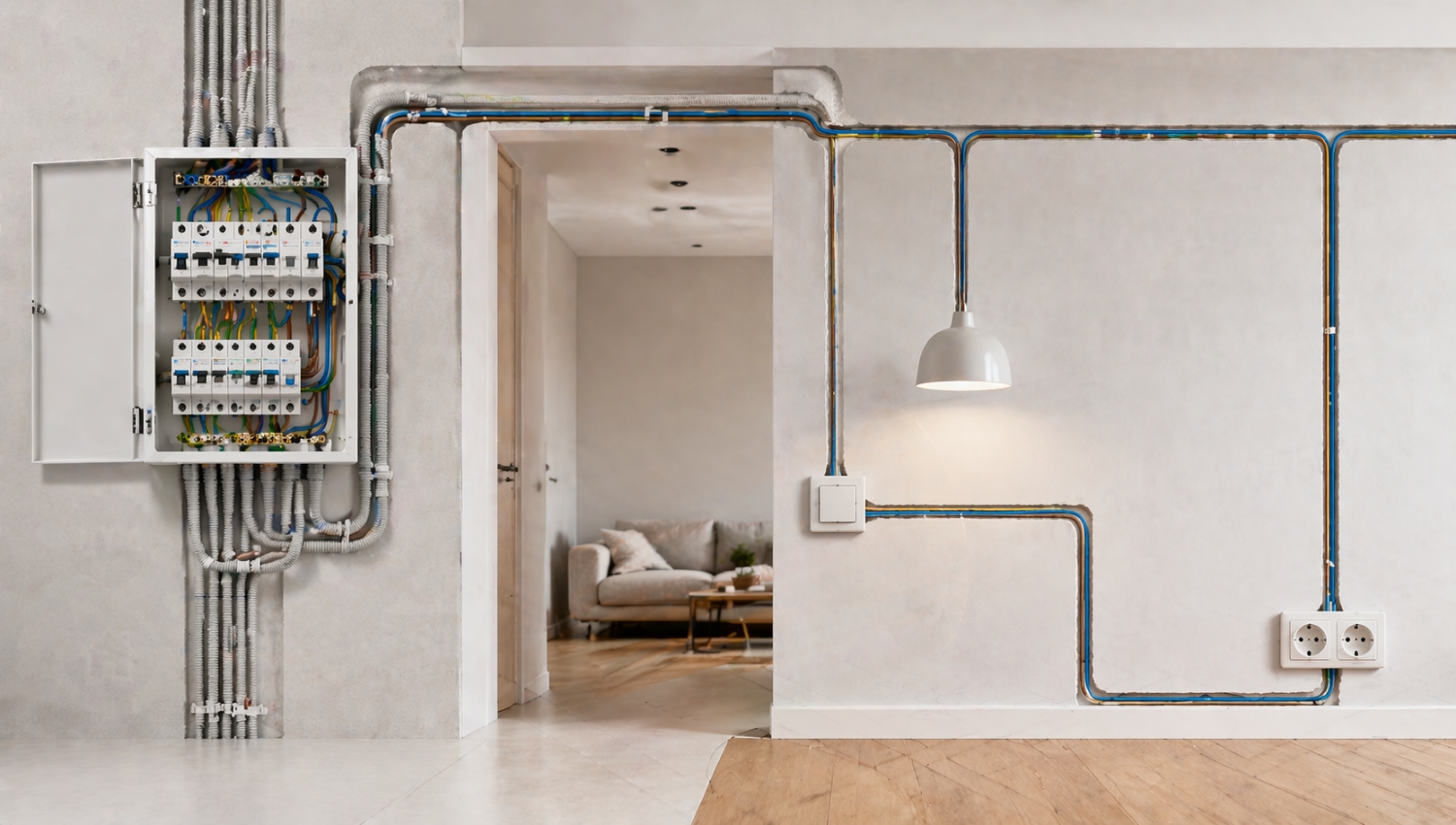

Шлях електроенергії від підстанції до вашої розетки виглядає так: підстанція → ввідний кабель будинку → поверховий щиток → квартирний щиток → розподільні коробки → розетки і вимикачі.
Квартирний щиток: серце електромережі
Квартирний електрощиток — це розподільча коробка з приладами захисту, встановлена при вході в квартиру або в коридорі. В ньому знаходяться:
Лінії в квартирі: навіщо їх кілька
Сучасна квартира має не одну спільну лінію, а декілька окремих. Це не зайва складність — це безпека і зручність:
- Лінія освітлення — кабель 1,5 мм², автомат 10А. Живить усі люстри, бра і накладні світильники.
- Загальна розеткова лінія — кабель 2,5 мм², автомат 16А. Для телевізора, комп'ютера, дрібної техніки.
- Лінія кухні — окремо для мікрохвильовки, холодильника, кавоварки. Бажано дві-три окремі лінії на кухню.
- Лінія бойлера — кабель 2,5 мм², автомат 16А. Окремо, бо бойлер — потужний і вологий споживач.
- Лінія варильної поверхні/духовки — кабель 4-6 мм², автомат 25-32А. Потужні прилади на окрему товсту лінію.
- Лінія кондиціонера — окремо, кабель 2,5 мм².
Якщо всі споживачі на одній лінії — будь-яка поломка або перевантаження залишає без світла і розеток одразу всю квартиру. На окремих лініях проблема однієї не торкається інших.
Розподільні коробки: де з'єднуються дроти
Від щитка до кожної кімнати прокладається магістральний кабель. У кімнаті від нього в спеціальних розподільних коробках відгалужуються дроти до конкретних розеток і вимикачів. Коробки зазвичай розміщують у стелі або у верхній частині стіни і закривають кришкою.
Всі з'єднання в коробках мають бути виконані надійно: скруток голих проводів недостатньо — потрібні затискачі Wago або клемники. Погані з'єднання — найпоширеніша причина нагрівання, іскріння і пожеж.
Кабель у стінах: що де прокладається
Від щитка до коробок і від коробок до розеток прокладається мідний кабель. Переріз залежить від лінії:
- Освітлення: ВВГ-П 3х1,5 мм² або NYM 3x1,5
- Розетки: ВВГ-П 3х2,5 мм² або NYM 3x2,5
- Потужні споживачі: ВВГ 3х4 або 3х6 мм²
Кабель прокладається в штробах (канавках у стіні), гофрованих трубах або кабельних каналах. Алюмінієві дроти в сучасних квартирах вже не використовуються — тільки мідь.
Фаза, нуль і заземлення: три дроти в кожній розетці
Кожна розетка і кожна лінія мають три дроти:
- Фаза (L) — коричневий або чорний провід. Несе напругу 220В відносно нуля. Саме він "б'є" струмом при торканні.
- Нуль (N) — синій провід. Зворотний провідник, замикає коло. Без нуля прилад не працює.
- Заземлення (PE) — жовто-зелений провід. З'єднує корпус приладів із землею. Якщо всередині пральної машини або бойлера стався пробій ізоляції — струм йде через заземлення в землю, а не через людину.
У старих квартирах заземлення може бути відсутнє (двопровідна схема TN-C). Це небезпечно і при капітальному ремонті варто переробити на трипровідну схему.
Що перевірити в електриці при покупці квартири
- Чи є окремі лінії для кухні, ванної, потужних приладів
- Стан автоматичних вимикачів — чи не старі і чи правильно підібрані по номіналу
- Чи є ПЗВ (УЗО) хоча б на ванну
- Матеріал кабелю — мідь або алюміній
- Чи є заземлення в розетках (три гнізда замість двох)
