Що таке ПЗВ і навіщо воно потрібне
ПЗВ (пристрій захисного відключення) - це прилад, який захищає людину від ураження електричним струмом. Він постійно порівнює струм, що йде по фазному проводу, зі струмом, що повертається по нульовому. Якщо різниця між ними перевищує допустиме значення (наприклад, 30 мА) - ПЗВ спрацьовує і знеструмлює лінію за 0,02-0,04 секунди.
Коли ця різниця виникає? Наприклад, якщо людина доторкнулась до оголеного дроту - частина струму пішла через тіло в землю, а не повернулась по нульовому проводу. Саме це і фіксує ПЗВ.
Важливо: ПЗВ не захищає від перевантаження і короткого замикання. Тому його завжди встановлюють разом із звичайним автоматичним вимикачем - автомат захищає кабель, ПЗВ захищає людину.
Що таке дифавтомат і чим він відрізняється від ПЗВ
Дифавтомат (диференційний автомат) - це два пристрої в одному корпусі: звичайний автоматичний вимикач + ПЗВ. Він одночасно захищає і від короткого замикання та перевантаження, і від витоку струму на землю.
Переглянути дифавтомати і ПЗВ в нашому каталозі — Schneider, Hager, ABB, Промфактор.
Що краще вибрати - ПЗВ чи дифавтомат
Однозначної відповіді немає - залежить від ситуації:
- Великий щиток з місцем - краще ПЗВ + автомат. При спрацюванні одразу видно: якщо відключився тільки автомат - було перевантаження або КЗ, якщо ПЗВ - витік струму. Простіше знайти причину.
- Маленький щиток або потрібно заощадити місце - дифавтомат. Займає 2 модулі замість 3-4.
- Часта заміна - ПЗВ + автомат. Якщо вийшов з ладу автомат - міняєте тільки автомат. Якщо згорів дифавтомат - міняєте весь дорогий пристрій.
Більшість електриків рекомендують схему ПЗВ + автомат як зручнішу в обслуговуванні. Дифавтомат - коли місця у щитку мало.
Як читати маркування дифавтомата і ПЗВ
На корпусі вказані кілька ключових параметрів:
- Номінальний струм (наприклад, 16А, 25А, 32А) - максимальне струмове навантаження лінії.
- Струм витоку (10 мА, 30 мА, 100 мА, 300 мА) - при якому спрацює захист від витоку.
- Тип А або АС - тип витоку, на який реагує пристрій. Тип АС - тільки змінний струм. Тип А - і змінний, і пульсуючий постійний. Для сучасної техніки (інвертори, зарядки, комп'ютери) потрібен тип А.
- Характеристика спрацювання B або C (тільки для дифавтомата) - те саме, що у звичайного автомата.
Який струм витоку 10 мА чи 30 мА вибрати
- 10 мА - максимальний захист. Використовується для ванної, душової, зони над басейном. Навіть мінімальний витік одразу відключає лінію.
- 30 мА - стандарт для більшості житлових приміщень. Надійно захищає від ураження струмом - людське серце перестає нормально працювати при струмі понад 30 мА через тіло.
- 100-300 мА - для захисту від пожежі (не від ураження струмом). Використовується як вводний на весь будинок.
Для квартири: ванна і вологі зони - ПЗВ на 10 мА, решта ліній - 30 мА.

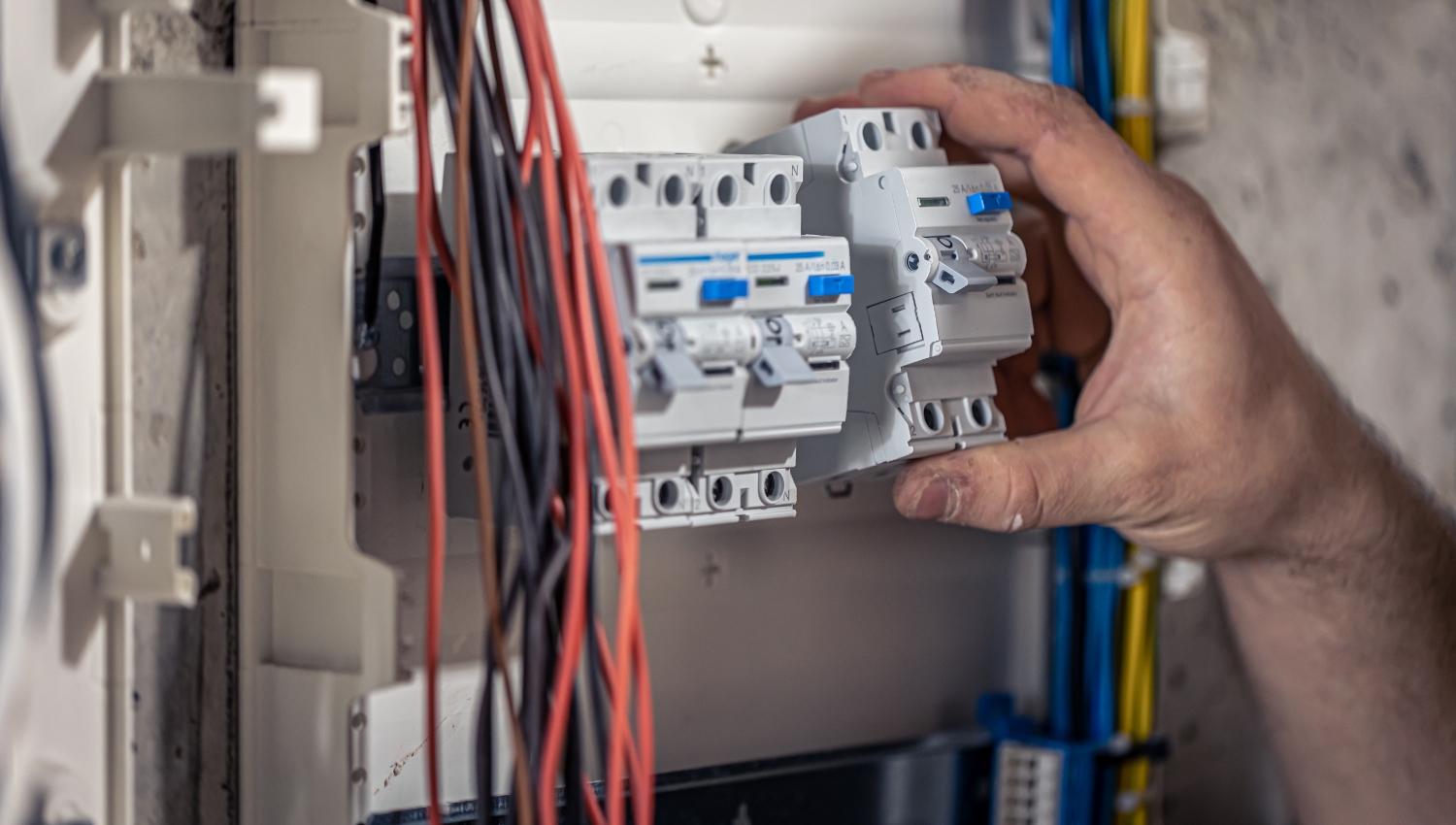

Де встановлювати ПЗВ або дифавтомат у квартирі
- Ванна кімната, душова - обов'язково. ПЗВ 10 мА або дифавтомат з 10 мА на окрему лінію.
- Бойлер, пральна машина, посудомийка - ПЗВ або дифавтомат 30 мА на кожен прилад окремо.
- Кухня - рекомендується ПЗВ 30 мА на розеткові групи.
- Увесь щиток (вводне ПЗВ) - 300 мА. Захищає від пожежі при витоку, але не захищає людину (100-300 мА смертельні).
- Дитяча кімната - ПЗВ 30 мА обов'язково.
Як перевірити чи працює ПЗВ або дифавтомат
Кожен ПЗВ і дифавтомат має кнопку "TEST" на корпусі. Натисніть її - пристрій повинен відключитися. Якщо не відключився - пристрій несправний і потребує заміни.
Перевіряйте роботу ПЗВ та дифавтоматів раз на місяць. Це займає 5 секунд, але гарантує що захист реально спрацює коли потрібно.
