Що таке реле напруги і як воно працює
Реле напруги — це електронний пристрій захисту, який постійно стежить за напругою в мережі і автоматично відключає навантаження, якщо напруга виходить за допустимі межі. Простою мовою: це "сторож" між лічильником і вашою технікою, який не допускає, щоб небезпечна напруга дійшла до холодильника, телевізора або котла.
В Україні мережева напруга часто виходить за норму: при підключенні потужних споживачів вона просідає нижче 200В, а при їх відключенні — стрибає вище 250В. Будь-який з цих режимів поступово руйнує побутову техніку. Реле напруги відключає все до тих пір, поки напруга не повернеться в норму, а потім автоматично відновлює живлення з регульованою затримкою.
Від чого захищає реле напруги
- Перенапруга (вище 250В) — виникає при обриві нульового проводу в трифазній мережі (так звана "поява фаз"). Один з найнебезпечніших режимів: напруга може стрибнути до 380В, що миттєво знищує всю техніку в будинку.
- Занижена напруга (нижче 180-200В) — при просіданні мережі двигуни холодильника, пральної машини і насоса починають перегріватися і виходять з ладу.
- Імпульсні перенапруги — короткочасні стрибки при ввімкненні потужних приладів або перемиканні на підстанції.

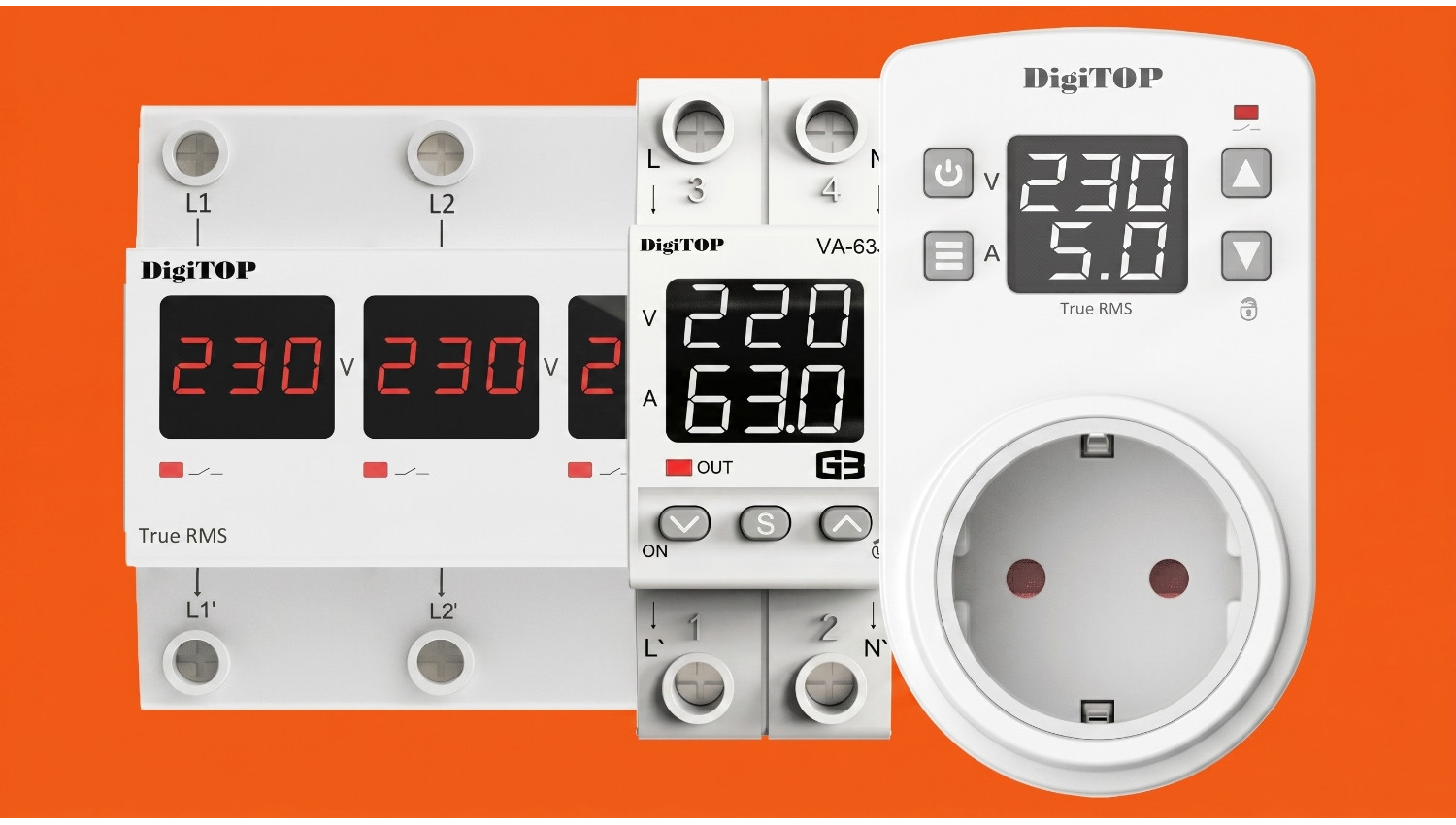

Як виглядає реле напруги і куди встановлюється
Більшість побутових реле напруги мають стандартний модульний корпус і кріпляться на DIN-рейку у розподільчому щитку — точно так само, як автоматичні вимикачі. Встановлюється після лічильника і захищає всю квартиру одразу. Є також варіанти у вигляді розетки — для захисту одного конкретного приладу, наприклад, холодильника.
Типові моделі для квартири: DigiTop VP-63A, ZUBR D63, Новатек-Електро РН-106. Вибір за струмом: для стандартної квартири достатньо 32-63А. Для будинку з потужними споживачами (котел, теплова помпа) — 63-100А.
Як налаштувати реле напруги
Сучасні реле мають регулятори або кнопки для налаштування трьох параметрів:
- Верхня межа спрацювання — зазвичай виставляють 240-250В. При перевищенні реле відключає навантаження.
- Нижня межа спрацювання — зазвичай 195-200В. При просіданні нижче цього значення — відключає.
- Затримка відновлення — час від нормалізації напруги до повторного ввімкнення. Зазвичай 10-180 секунд. Для холодильника рекомендується 3-5 хвилин, щоб компресор не запускався одразу після зупинки під навантаженням.
Реле напруги і стабілізатор: яка різниця і що вибрати
Це два різних підходи до захисту техніки від проблем з мережею:
Практична рекомендація: для більшості квартир достатньо реле напруги. Якщо у вас часті тривалі просідання і ви хочете щоб все продовжувало працювати — купуйте стабілізатор. Якщо головне — захистити від пробоїв і аварій — реле.
Чи обов'язково ставити реле напруги
Юридично — ні. Але враховуючи вартість техніки в сучасній квартирі (холодильник, пральна машина, котел, телевізор — легко 50 000-100 000 грн і більше), реле напруги за 1 000-2 000 грн є найдешевшою страховкою. Один ремонт компресора холодильника або плати котла коштує більше, ніж весь пристрій захисту.
Особливо важливо встановити реле напруги в будинках і котеджах, підключених до трифазної мережі 380В — тут ризик "обриву нуля" і появи повних 380В в однофазних розетках є реальним і регулярним.
Переглянути асортимент реле напруги в каталозі — DigiTop, ZUBR, Новатек-Електро, VIDEX. Є моделі для квартири і для будинку, однофазні і трифазні, з термозахистом і без.
