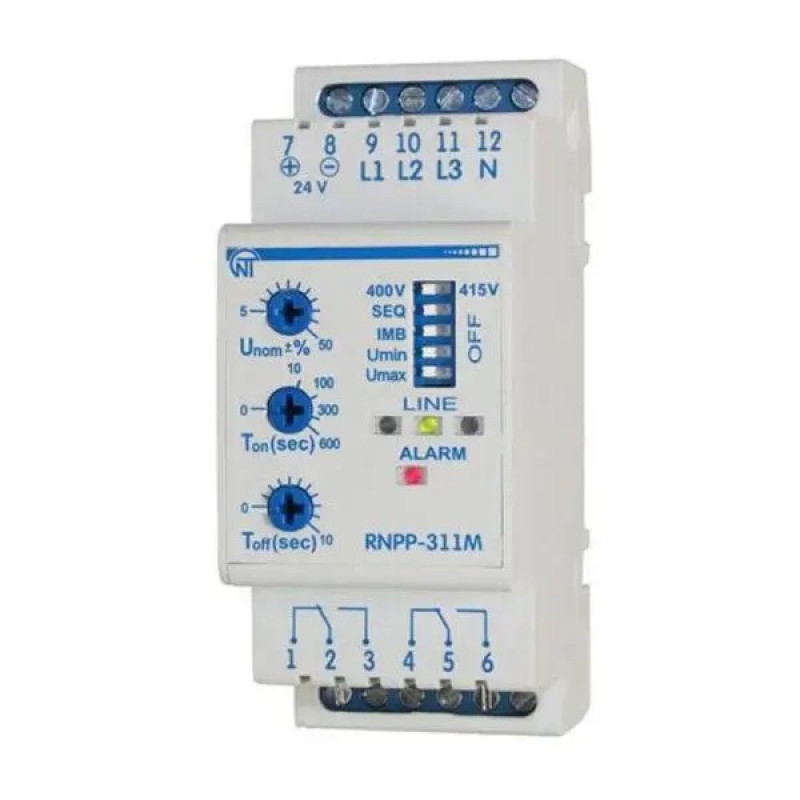

Реле напруги 3ф 5А РНПП-311М Новатек

RNPP-311М призначене: для контролю допустимого рівня напруги. для контролю правильного чергування і відсутності злипання фаз. для контролю повнофазності і симетричності напруги мережі (перекосу фаз). для вимкнення навантаження при неякісній напрузі мережі. для контролю напруги мережі після вимкнення навантаження і автоматичного увімкнення її після відновлення параметрів напруги. для відображення аварії при виникненні аварійної ситуації і відображення наявності напруги на кожній фазі. RNPP-311М здійснює контроль нуля непрямим методом. У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги мережі, що контролюється (400 В або 415 В) і набору захисних функцій. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ. RNPP-311М працює в різних режимах: Контроль мінімальної / максимальної напруги. Контроль мінімальної напруги; – Контроль максимальної напруги. Контроль наявності фаз; – Контроль неправильного чергування і наявності злипання фаз. Контроль перекосу фаз. Контроль наявності фаз зберігається в будь-якому режимі роботи. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 B на одній або декількох фазах за фіксований час 0,2 с. Виріб на виході має дві групи незалежних вихідних перекидних контактів (1-2-3, 4-5-6). В «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключений) контакти 1-2 (4-5) замкнені, а контакти 2-3 (5-6) розімкнені. Коли реле навантаження спрацьовує, вимкнення навантаження відбувається шляхом розриву ланцюга живлення котушки МП через контакти 1-2 (4-5), за виключенням режиму «Контроль максимальної напруги», в якому виріб працює із зворотною логікою увімкнення.
