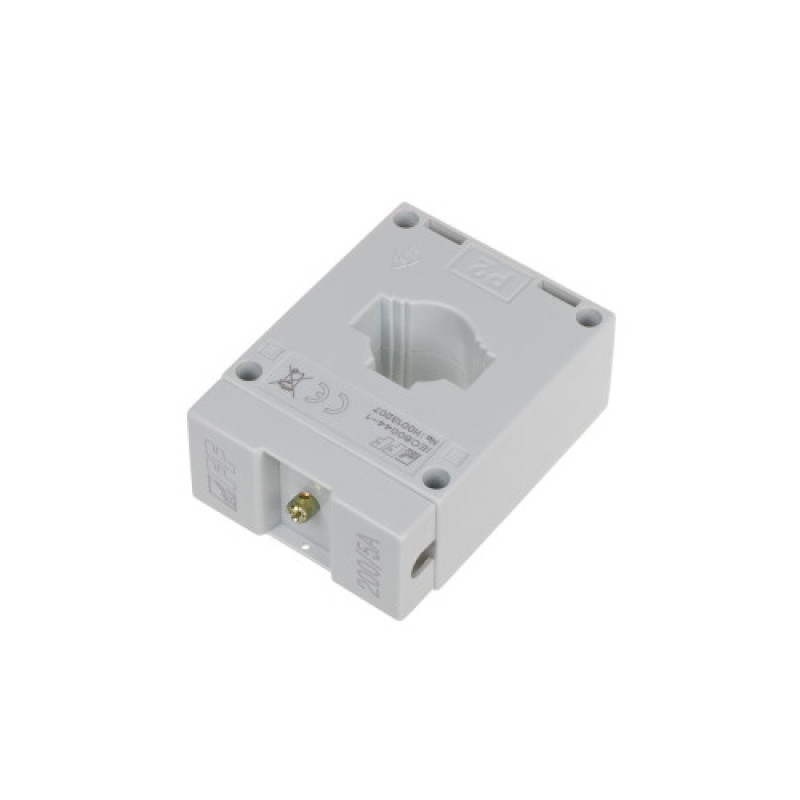

Трансформатор струму вимірювальний TI-200-5 200/5 з замкнутим сердечником F&F
Тільки оригінальні товари!
Тип: Однофазний.
Корпус: з замкнутим сердечником.
Трансформація: 200/5.
Потужність: 5 VA.
Трансформатор струму служить пропорційній зміні великих струмів на менші значення, адаптовані до діапазонів вимірювань контрольно-вимірювальних приладів.
Як працює трансформатор струму TI.
Провід з вимірюваним струмом проходить через основний отвір трансформатора (Р1/Р2), що еквівалентно. Виходи S1 та S2 вторинної обмотки підключаються до затискачів вимірювального. електричного ланцюга контрольного або вимірювального приладу.
Коефіцієнт сил струмів в обох обмотках є постійною величиною.
Це постійний коефіцієнт IPn/ISn = N, де IPn– номінальний первинний струм;
ISn – номінальний вторинний струм; значення трансформації.
За величиною струму, що протікає по вторинній обмотці, можна визначити величину струму, що протікає по первинній обмотці:ISm * N = IPm, деISm– виміряний первинний струм;
IPm – вторинний вимірюваний струм.
УВАГА!
До кола вторинного струму рекомендується підключати провід діаметром не менше 2,5 мм.
Заземлення клеми S2 рекомендується. пошкодження пристрою). Увага! Тільки для TI-30* Для правильної роботи трансформатора необхідно 4 рази пропустити кабель через отвір трансформатора.
